Сопло Samsung CN220 SMT J9055139B для машины CP45 SM

Сопло Samsung CN220 SMT J9055139B для машины CP45 SM

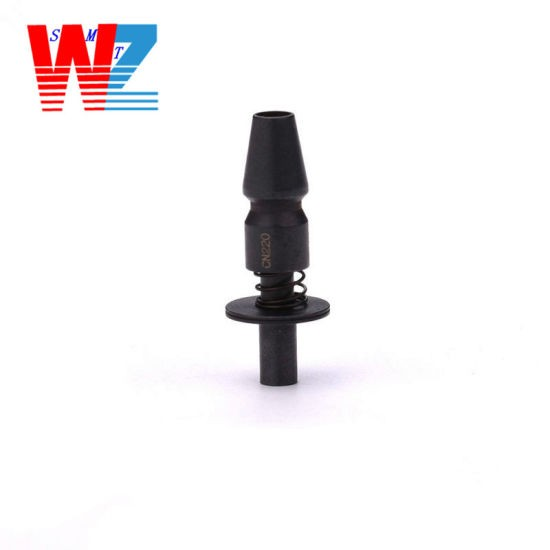

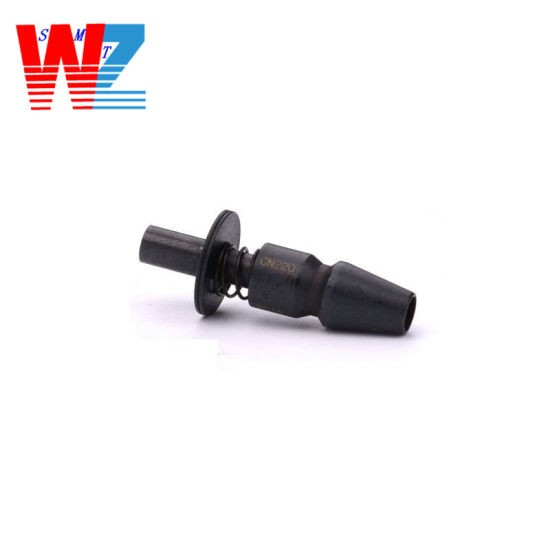

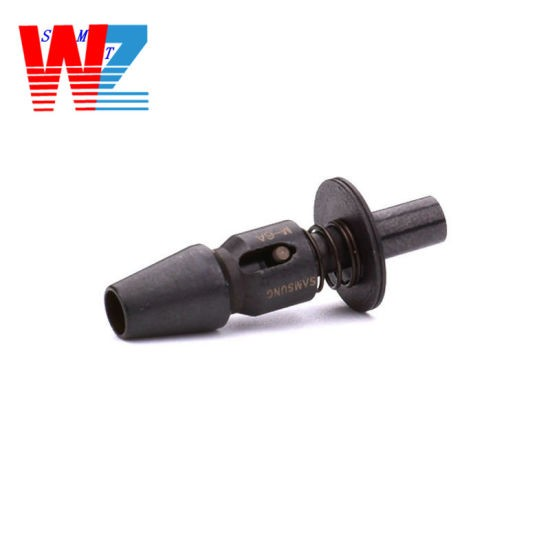

Об этом сопле Samsung CN220 SMT

CN220 — это приемное сопло для укладочных машин Samsung, номер на этой странице — J9055139B. Его наконечник имеет внешнюю ширину 3,6 мм и отверстие диаметром 2,2 мм, что ставит его в середину диапазона CN - достаточно тонкий для мелких деталей и достаточно широкий для более крупной стружки, которую узкий наконечник не удержит.

Он принадлежит к серии CN, которую Samsung подходит для поколения CP45 NEO и машин SM. Один и тот же корпус насадки изготавливается с отверстиями восьми размеров, от микронасадки CN030 до CN1100, поэтому линия, в которой используются компоненты нескольких размеров, обычно содержит комплект, а не одну насадку. В таблицах ниже указан диапазон CN вместе со старыми номерами N и TN, а также соответствующие номера деталей, используемые на машинах CP45, CP45FV и CP60.

Основные характеристики и обзор сопел

- Название продукта: НАСАДКА SAMSUNG CN220

- Тип: Детали машины SMT

- Бренд: САМСУНГ

- Состояние: Оригинал

-Посылка: стандартная упаковка (пластиковый пакет+картонная коробка)

- Порт: Шэньчжэнь

-Доставка: в течение 3 дней/Dhl, Fedex, по мере необходимости

- Использование: машина для захвата и размещения Samsung.

- Фондовый: большой

- Оплата: L/CT/TD/P Western Union Paypal Money Gram и другие

- Отгрузка: В течение трёх дней.

- Гарантия: 1 год

Размеры сопла, конструкция наконечника и соответствие компонентов SMD

Каждая строка таблицы спецификации содержит цифры OUT и IN. OUT — это диаметр внешней части наконечника, а IN — отверстие, в котором удерживается компонент, поэтому пара сообщает вам как пространство, необходимое наконечнику на плотной доске, так и самую большую часть, которую он может взять. На CN220 эти две цифры составляют 3,6 мм и 2,2 мм.

Диаметр отверстия – это цифра, устанавливающая предел. На маленьком конце CN030, CN040 ​​и CN065 имеют отверстия диаметром 0,28 мм, 0,38 мм и 0,65 мм для самых тонких чипов; на большом конце CN750 и CN1100 открываются до 7,5 мм и 11,0 мм для больших корпусов. Отверстие диаметром 2,2 мм, такое как у CN220, находится между двумя концами, поэтому в наборе CN оно является наконечником общего назначения. Когда работа решена, сначала сопоставьте отверстие с выбираемой деталью, а затем сравните внешний диаметр с пространством вокруг места установки.

Совместимость машин разных серий и полные номера деталей

Ассортимент сопел по семействам машин:

| Семейство машин | Сопло | ВЫХОД/ВХОД (мм) |

| --- | --- | --- |

| САМСУНГ CP40 | №45 | 1,0/0,45 |

| | NO80 | 1,5/0,8 |

| | N140 | 2,7/1,4 |

| | N240 | 4.0/2.4 |

| | Н400 | 6.0/4.0 |

| | N7500 | 9,0/7,5 |

| | N1100 | 12,7/11,0 |

| CP45F / CP45FV | ТН040 | 0,8/0,38 |

| | ТН065 | 1,5/0,65 |

| | ТН140 | 2,2/1,4 |

| | ТН220 | 3,6/2,2 |

| | ТН400 | 6.0/4.0 |

| | ТН750 | 9,0/7,5 |

| | ТН1100 | 12,7/11,0 |

| CP45FNEO / CP45FVNEO | CN030 | 0,7/0,28 |

| | CN040 ​​| 0,8/0,38 |

| | CN065 | 1,5/0,65 |

| | CN140 | 2,2/1,4 |

| | CN220 | 3,6/2,2 |

| | CN400 | 6.0/4.0 |

| | CN750 | 9,0/7,5 |

| | CN1100 | 12,7/11,0 |

| СМ310/СМ320/СМ321 | CN030 | 0,7/0,28 |

| | CN040 ​​| 0,8/0,38 |

| | CN065 | 1,5/0,65 |

| | CN140 | 2,2/1,4 |

| | CN220 | 3,6/2,2 |

| | CN400 | 6.0/4.0 |

| | CN750 | 9,0/7,5 |

| | CN1100 | 12,7/11,0 |

| СМ411/СМ421 | CN030 | 0,7/0,28 |

| | CN040 ​​| 0,8/0,38 |

| | CN060 | 1,5/0,65 |

| | CN140 | 2,2/1,4 |

| | CN220 | 3,6/2,2 |

| | CN400 | 6.0/4.0 |

| | CN750 | 9,0/7,5 |

| | CN1100 | 12,7/11,0 |

| СМ741/СМ481/СМ482 | CN030 | 0,7/0,28 |

| | CN040 ​​| 0,8/0,38 |

| | CN065 | 1,5/0,65 |

| | CN140 | 2,2/1,4 |

| | CN220 | 3,6/2,2 |

| | CN400 | 6.0/4.0 |

| | CN750 | 9,0/7,5 |

| | CN1100 | 12,7/11,0 |

Значение 3,6/2,2 мм для CN220 повторяется в каждой группе CN в этом списке — CP45 NEO и во всех трех группах SM — поэтому одна насадка J9055139B обслуживает их всех. Номера N и TN, которые были до серии CN, находятся в том же списке для старых машин.

Соответствующие номера деталей насадок:

| Семейство машин | Сопло | Номер детали | ВЫХОД/ВХОД (мм) |

| --- | --- | --- | --- |

| САМСУНГ CP45FV | ТН03 | | 0,8/0,28 |

| | ТН04 | J7055246A | 0,75/0,38 |

| | ТН65 | J7055267A | 1,2/0,65 |

| | ТН14 | J7055131C | 2,2/1,4 |

| | ТН22 | J7055132C | 3,6/2,2 |

| | ТН40 | J7055133C | 6,2/4,0 |

| | ТН75 | J7055135C | 9,0/7,5 |

| | ТН110 | J7055137C | 12,7/11,0 |

| САМСУНГ CP45 | CN030 | J9055133B | 0,8/0,28 |

| | CN040 ​​| J9055134B | 0,75/0,38 |

| | CN065 | J9055135B | 1,2/0,65 |

| | CN140 | J9055138B | 2,2/1,4 |

| САМСУНГ CP60 | ТН030 | J9055069B | 0,8/0,3 |

| | ТН045 | J9055070B | 0,75/0,38 |

| | ТН070 | J9055071B | 1,2/0,65 |

| | ТН140 | J9055072C | 2,2/1,4 |

| | ТН220 | J9055073C | 3,6/2,2 |

| | ТН400 | J9055074C | 6,2/4,0 |

Стандарты качества, варианты состояния и упаковка

Состояние указано как оригинальное, а запас такой же большой. Упаковка представляет собой стандартную упаковку из полиэтиленового пакета и картонной коробки, доставка осуществляется в течение трех дней службами DHL, FedEx или другим перевозчиком, указанным в заказе. Условия оплаты: аккредитив, T/T, D/P, Western Union, Paypal, Money Gram и другие.

Укажите состояние и необходимое количество в запросе, а размер упаковки и общая сумма указаны на той же основе.

Часто задаваемые вопросы о сопле CN220

В1: Какие машины используют CN220?

О: Во всех группах CN для CP45 NEO и машин SM указано CN220 с диаметром 3,6/2,2 мм.

В2: Что означают цифры OUT и IN?

A: OUT — внешний диаметр наконечника, IN — внутреннее отверстие. На CN220 они составляют 3,6 мм и 2,2 мм.

В3: какой номер детали у CN220?

А: J9055139Б.

В4: Как мне выбрать размер CN?

A: Сначала сопоставьте отверстие с компонентом, от 0,28 мм на тонком конце до 11,0 мм на большом конце, затем проверьте внешний диаметр по доступному пространству.

В5: Доступны ли другие номера сопел Samsung?

О: Соответствующий список охватывает номера CP45FV, CP45 и CP60, а таблица диапазонов охватывает семейства CP40, CP45 и SM.

В6: Как он упакован и доставлен?

О: Пластиковый пакет и картонная коробка доставляются в течение трех дней службами DHL, FedEx или другим указанным перевозчиком.

Запрос на заказ и поддержка в поиске сопел SMT

- Компания: WEN ZHAN Technology

- Тел/WhatsApp: +86 18823383970

- Электронная почта: wenzhanhucai@163.com

Отправьте модель машины, модель сопла и количество, а соответствующий номер детали будет подтвержден ценой.
