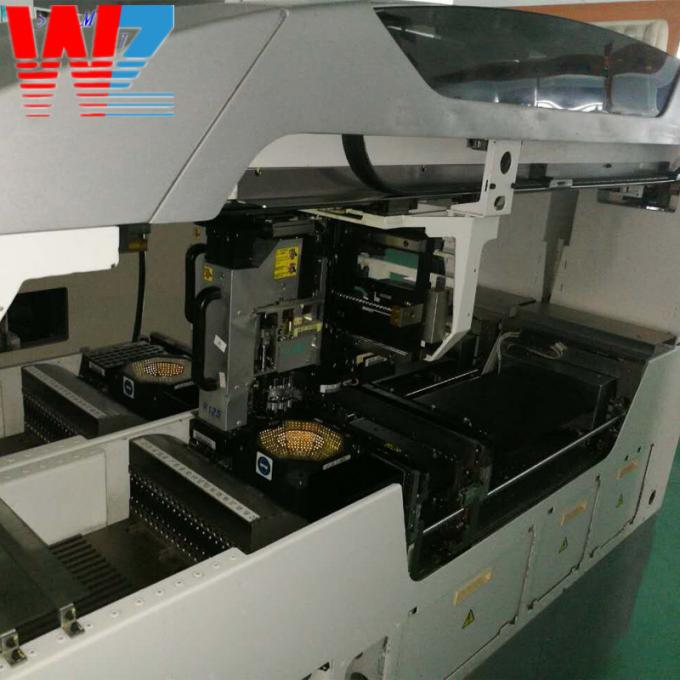

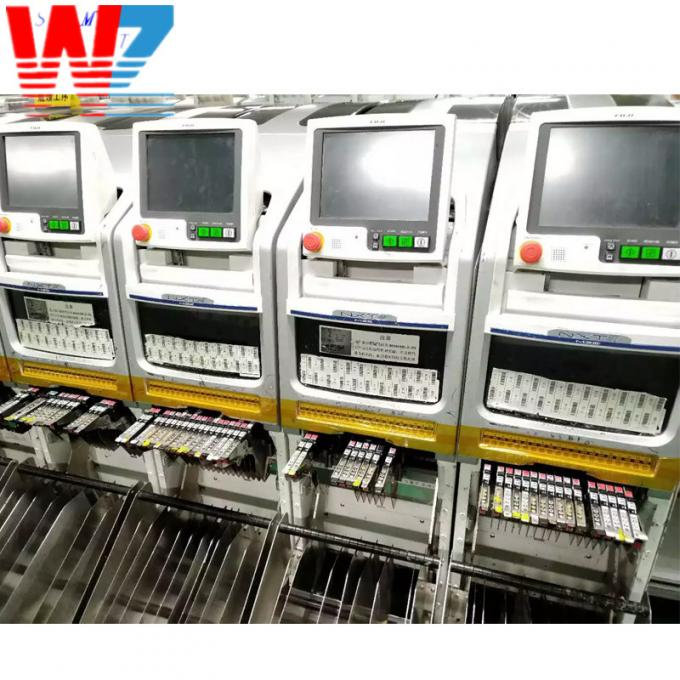

FUJI NXT M3 Ⅱ Машина для захвата и размещения
M3 II / M6 II: 48 мм x 48 мм ~ 510 мм x 534 мм (двойная направляющая)
48 мм x 48 мм ~ 610 мм x 534 мм (одинарная транспортная направляющая)
M6 IISP: 48 мм x 48 мм ~ 510 мм x 520 мм (двойная направляющая)
48 мм x 48 мм ~ 610 мм x 520 мм (одна погрузочно-разгрузочная колея)
Тип компонента:
M3 II: MAX 20 (переход ленты 8 мм)
M6 II / M6 IISP: MAX 45 (переход ленты 8 мм)
Точность монтажа:
H12S / H08 / H04 / OF: ± 0,05 мм (3 сигмы) cpk≥1,00
H01 / H02 / G04: ± 0,03 мм (3 сигмы) cpk≥1,00
GL: ± 0,10 мм (3 сигма) cpk≥1,00
Производственная мощность:
H04: 6500 куб.см в час; H01: 4200 куб.см в час; G04: 6800 куб.см в час; OF: M3 II не монтируется /
М6 II 3000 куб.см в час; GL: 16 363 страниц в час (0,22 секунды на точку))
H04: 6 000 страниц в час; H01: 3500 куб.см в час; G04: 5100 куб.см в час; ВЫС: 2800 куб.см в час,
GL: 16 363 точек в час (0,22 сек/точка))
Компоненты объекта:
H12S: 0402 ~ 7,5 x 7,5 мм в высоту: MAX 3,0 мм
H08: 0402 ~ 12 x 12 мм в высоту: MAX 6,5 мм
H04: 1608 ~ 38 x 38 мм в высоту: MAX 13 мм
H01 / H02 / OF: от 1608 до 74 x 74 мм (32 мм) × 180 мм) Высота: МАКС. 25,4 мм
G04: 0402 ~ 15,0 мм x высота 15,0 мм: МАКС. 6,5 мм.
Поставка компонентов:
Интеллектуальный питатель: соответствует ширине ленты 8,12,16,24,32,44,56,72,88 мм.
Устройство подачи материала: ширина элемента 4≤15 мм (ширина трубки 6≤18 мм),
Ширина элемента 15≤32 мм (ширина трубы 18≤36 мм)
Лоток: 135,9x322,6 мм (стандарт JEDEC) (лоток M), 276x330 мм, 138x330 мм (лоток LT)
Размер машины:
База 2MII: 740 (Д) x 1934 (Ш)
База 4M II: 1390 (Д) x 1934 (Ш)
В: 1474 мм (M3 II) 1476 мм (M6 II / M6 IISP)
