- Скорость: 30 000 куб.см (оптимальная)
- Печатная плата: Макс. 460(Д) x400(Ш)
- Структура: 1 портальный x 6 шпинделей/головка
- Диапазон компонентов: 0402 ~ 55 мм (В 15 мм)
- Описание продукта: Машина для захвата и размещения Hanwha SM482 Plus, скорость: 30 000 циклов в час (оптимальная), печатная плата: макс. 460 (Д) x 400 (Ш), Структура: 1 портальный x 6 шпинделей/головка, Диапазон компонентов: 0402 ~ 55 мм (В 15 мм), вес: 1600 кг.

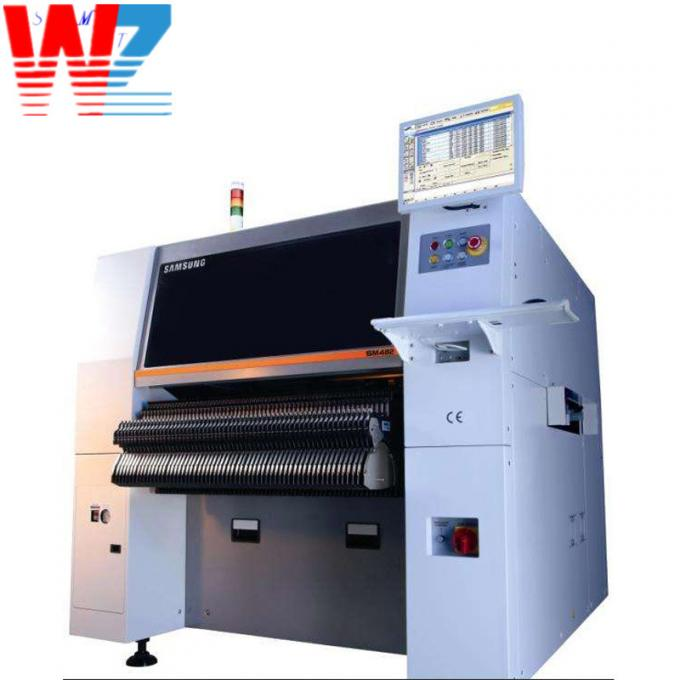

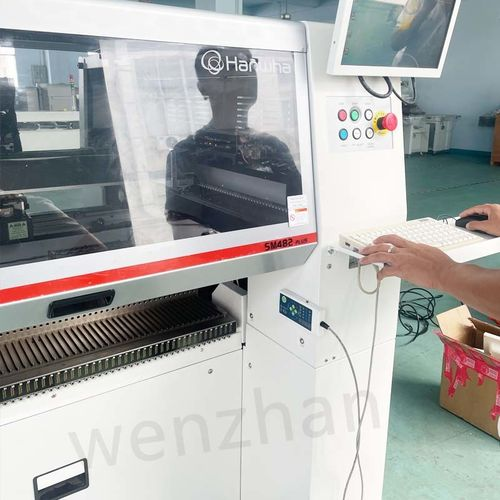

Hanwha SM482 Plus Машина для захвата и размещения
фидер с.
6. Скорость размещения: 30 000 CPH (оптимальный)
7. Размер платы (мм)): 50 (Д) * 40 (Ш) ~ 460 (Д) * 400 (Ш)
8. Опция: 50 (Д) * 40 (Ш) ~ 760 (Д) * 460 (Ш)
9. Толщина печатной платы: 0,38 мм ~ 4,2 мм
10. Внешний размер (мм): 1650(Д)*1680(Г)*1530(В)
11. Стандартное направление транспортировки печатной платы: слева направо/справа налево (опция)
Главное преимущество:
2. Высокоскоростной, высокоточный питатель с электроприводом.
3. Новая вакуумная система и оптимизированное движение захвата/размещения.
| Название модели | SM471plus | SM481plus | SM482plus |
| Шпиндели | 10 шпинделей ×2 портальных | 10 шпинделей × 1 портальный | 6 шпинделей × 1 портальный |
| Скорость размещения | 78 000 CPH (оптимум) | 40 000 цен в час (оптимум) | 30 000 цен в час (оптимум) |
| Точность размещения | ±50 мкм при мкм±3σ | ±30 мкм при мкм±3σ | ±30 мкм при мкм±3σ |
| Применимые детали | 0402 ~ 14 мм (В 12 мм) | 0402 ~ 42 мм (В15 мм) | 0402 ~ 55 мм (В 15 мм) |
Применимая печатная плата |
Макс. 510 (Д) x 460 (Ш) (стандарт) | Макс. 460(Д) x400(Ш)(Стандарт) | Макс. 460(Д) x400(Ш)(Стандарт) |
| Макс. 610 (Д) x 460 (Ш) (опция) | Макс. 1500 (Д) x 460 (Ш) (опция) | Макс. 1200 (Д) x 510 (Ш) (опция) | |
| Размер (мм) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
