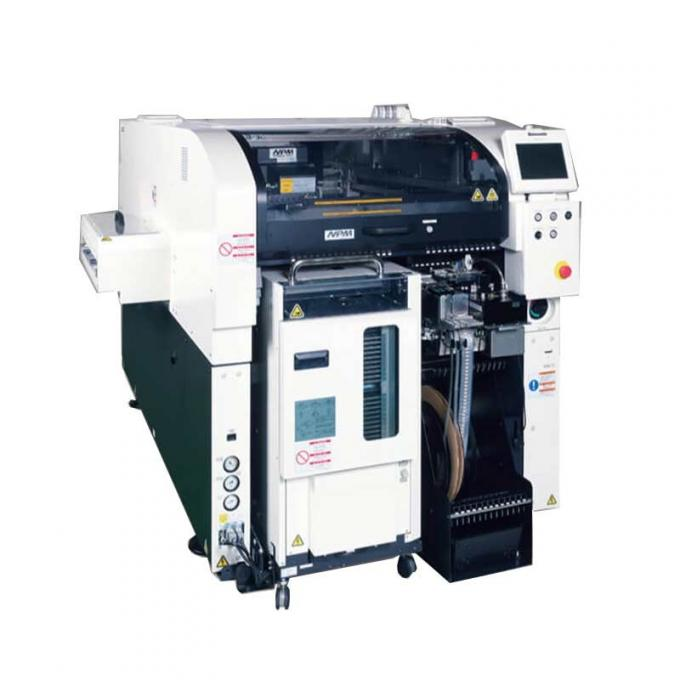

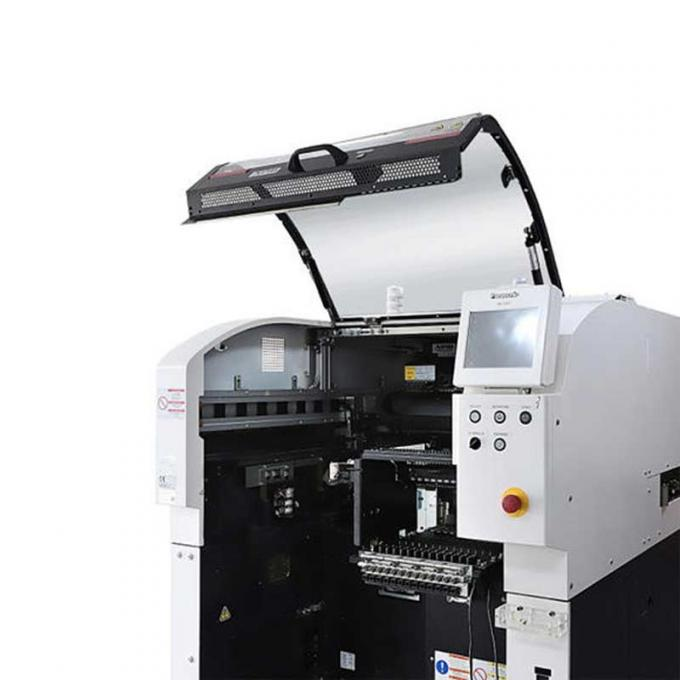

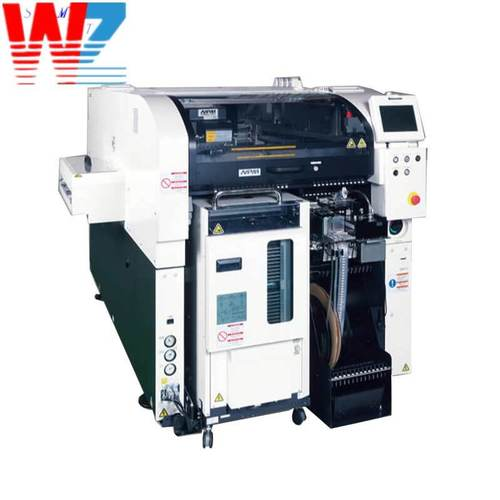

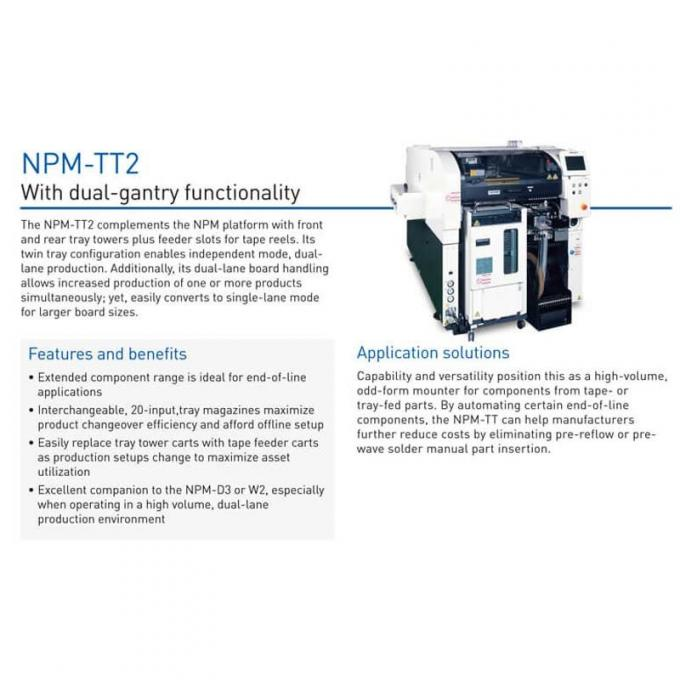

Высокопроизводительный чипмонтажный станок Panasonic NPM-TT2
Устройство для монтажа чипов Panasonic NPM-TT2 — это высокопроизводительное модульное устройство для монтажа чипов от Panasonic Electronics Manufacturing, предназначенное для высокоточного и высокоэффективного производства SMT. Ниже приведены его основные характеристики и характеристики:
Основная производительность
Скорость и точность размещения
Головка с 8 соплами: скорость установки достигает 36 000 карт в час (0,1 секунды на чип) для размера ПК, 34 920 карт в час для размера M; точность размещения: ±40 мкм (чипы), ±30 мкм (QFP 12–32 мм), ±50 мкм (QFP <12 мм).
Головка с тремя соплами: поддерживает компоненты нестандартной формы, обрабатывает до 150×25×30 мм, со скоростью укладки 14 400 куб.см в час (размер ПК). Субстрат
Мощность обработки
Размер ПК: однодорожечный, максимум 510 x 590 мм, двухдорожечный, 510 x 300 мм; Размер M: одинарный, максимум 510 x 510 мм, двухдорожечный, максимум 510 x 260 мм.
Время замены подложки: однодорожечный, 4 секунды (при отсутствии компонентов на задней стороне), двухдорожечный, 0 секунд (время цикла > 4 секунд).
Особенности
Гибкая конфигурация: поддерживает переключение между 8 сопловыми головками (для компонентов общего назначения) и 3 сопловыми головками (для компонентов специальной формы), а также может быть переконфигурирована с помощью лоткового устройства подачи/сменной тележки для соответствия различным форматам подачи компонентов.
Интеллектуальная идентификация: многофункциональные камеры обеспечивают высокоскоростное определение высоты, улучшая стабильность размещения компонентов специальной формы.
Масштабируемость: напрямую подключается к системам NPM-D3/W2, поддерживает такие опции, как автоматическая замена опорных штифтов и блок передачи для оптимизации эффективности переключения моделей. Технические параметры
Электропитание: трехфазный переменный ток 200–480 В, 2,5 кВА; Источник давления воздуха должен быть ≥0,5 МПа, 200 л/мин.
Размеры и вес: 1300×2798×1444 мм (Ш×Г×В); Вес основного блока: 2690 кг
