Основные параметры
Размер печатной платы: стандартная подложка 650×370 мм, поддержка двойного зажима (максимум 1200×370 мм)
Минимальный компонент: микросхема 0201 (008004 по-британски), максимальный размер компонента до 74 мм или 50×150 мм (лазерное распознавание)
Высота компонента: Максимально поддерживаемая 25 мм

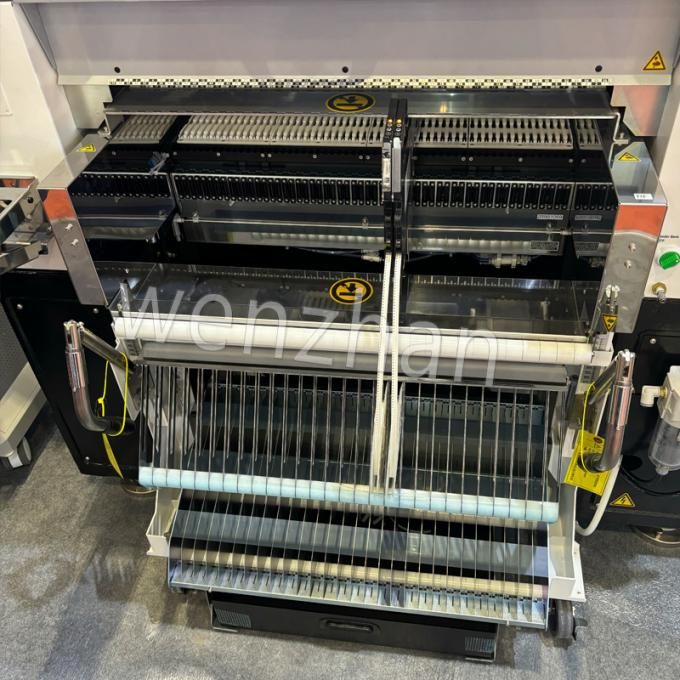

Позиции подачи: 112 (эквивалент 8 мм)
Параметры производительности
Скорость размещения:
Оптимальные условия: 42 000 CPH (компоненты чипа)
Максимальный номинал: 47 000 CPH (некоторые модели, например RS-1R)
Точность размещения:
Лазерное распознавание: ±0,035 мм, распознавание изображений: ±0,03 мм
Некоторые модели имеют маркировку ±35 мкм (CPK ≥ 1)
Конфигурация оборудования
Размещающая головка: Модульная конструкция, поддерживает переключение между лазерным и визуальным распознаванием
Размеры устройства: 1500 × 1810 × 1440 мм (стандартная подложка).
Вес: около 1700 кг.
Другие функции
Операционная система: Windows XP, поддержка нескольких языков
Распознавание изображений: три дополнительных типа камер (10 мм/27 мм/54 мм)
Применение: высокоскоростное размещение, совместимость с несколькими компонентами, такими как светодиоды
