90-градусный конвейерный конвейер

Количество:




Запросить Добавить в корзину

Тип перевода печатной платы Конвейер Конвейер линейного перемещения SMT 90-градусный конвейерный конвейер

Подробная информация о продукте

Выделять:

Тип перевода печатной платы Конвейер

Конвейер линейного перемещения SMT

90-градусный конвейерный конвейер

Название продукта: Тип перевода машина переворачивания конвейера

Бренд: Вэньчжан

Модель: СМТ330

Расстояние перевода: 100 мм

Максимальный размер печатной платы: 460*330 мм

Размеры: Д800*Ш800*В1200

Длина: 500 мм

Вес (кг): 150

Описание продукта

Подробные характеристики и особенности

Конвейер переводного типа Переворачивающая машина Конвейерная машина для переноса печатных плат на 90 градусов для производственной линии SMT

Транспортер для печатных плат под углом 90 градусов — это специализированное оборудование, используемое в электронной промышленности для эффективного и точного перемещения печатных плат (PCB) под углом 90 градусов. Он предлагает ряд функций и возможностей, которые повышают эффективность рабочего процесса, оптимизацию пространства и гибкость производства.

I. Основные функции
Используется для угла 90 градусов производственной линии SMT. После получения сигнала от машины нижнего уровня он автоматически поворачивает печатную плату на 90 градусов и передается на машину нижнего уровня.
Технические параметры
1) Размеры: Д700 * Ш700 * В1100
2) Длина направляющей 500 мм, диапазон регулировки ширины 50 ~ 330 мм
3) Максимальный размер печатной платы L460 * 330 мм
4) Высота направляющей от земли 920 ± 30 мм
5) Расстояние перемещения 100 мм
6) Максимальный диаметр поворота F 650 мм
7) Лента представляет собой плоский ремень толщиной 7 мм, скорость транспортировки печатной платы составляет 9 м/мин.
8) Источник воздуха составляет 4 ~ 6 кг; источник питания - 220 В переменного тока, 50 Гц / 2 А.
10) Полностью закрытая коробчатая форма.
11) Вращение и перемещение плавные, плавные и точные.

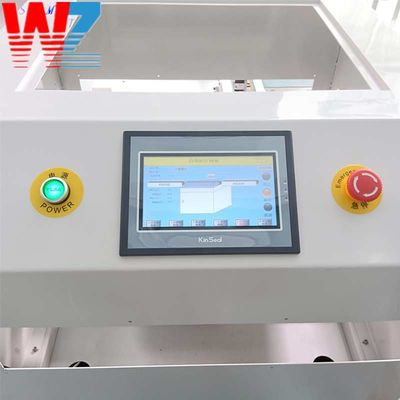

12) Панель управления, отображения и управления сенсорным экраном ПЛК Xinjie.
13) Настройка типа вперед T; Вращение на 90 ° (вперед), использование: используется в производственной линии SMT.
Для изменения направления печатной платы для достижения функции изменения направления потока.
14) Один комплект электрического блока управления.

Параметры устройства
Размеры:	Д800 * Ш800 * В1200
Длина рельса:	500 мм
Диапазон регулировки ширины	50-390 мм
Максимальный размер печатной платы	Л460*390ММ
высота направляющей на земле	920+=30ММ
расстояние перевода	100 мм
Максимальный диаметр поворота	650 мм
пояс	7 мм
скорость передачи данных на печатной плате	9М/МИН
источник питания	200 В переменного тока, 50 Гц/2 А

Функциональность:

1. Плавная и точная передача: 90-градусный транспортер печатных плат предназначен для плавной и точной передачи печатных плат под углом 90 градусов. Он использует конвейерные ленты, ролики или другие механизмы для обеспечения точного выравнивания и позиционирования печатных плат во время процесса транспортировки. Эта функция сводит к минимуму риск повреждения или смещения печатной платы, сохраняя целостность продукта.

2. Оптимизация пространства. Конвейер предназначен для оптимизации использования пространства на производственной линии. Это позволяет эффективно переориентировать печатные платы, делая компоновку сборочной линии компактной и занимающей мало места. Это особенно полезно при работе с ограниченной площадью или при интеграции нескольких процессов на ограниченном пространстве.

3. Регулируемая скорость передачи. Машина предоставляет операторам возможность регулировать скорость передачи в соответствии с производственными требованиями. Такая гибкость обеспечивает плавную интеграцию с вышестоящими и последующими процессами, обеспечивая плавную координацию рабочих процессов и предотвращая узкие места или перегрузки на сборочной линии.

4. Гибкость в выборе размера и ориентации печатных плат. 90-градусный транспортер печатных плат может работать с печатными платами различных размеров и ориентаций. Его можно настраивать для работы с печатными платами различных размеров, например, прямоугольной или квадратной формы, и можно перемещать печатные платы с компонентами, установленными с обеих сторон. Такая универсальность позволяет работать с различными типами печатных плат и сводит к минимуму необходимость ручного вмешательства.

5. Интеграция с другим оборудованием. Конвейерную систему можно интегрировать с другим автоматизированным оборудованием, таким как машины для захвата и размещения, системы контроля или печи оплавления. Такая интеграция позволяет беспрепятственно переносить печатные платы между различными процессами, оптимизируя эффективность производства и сокращая объем ручной обработки.

Диапазон использования:

Транспортер для печатных плат с углом наклона 90 градусов находит применение в различных областях электронной промышленности, в том числе:

1. Переносы на сборочной линии: он служит ключевым компонентом на сборочных линиях, где печатные платы необходимо перемещать под углом 90 градусов. Конвейер обеспечивает плавный переход печатных плат между различными рабочими станциями или процессами, обеспечивая эффективную координацию рабочего процесса и сводя к минимуму перебои в производстве.

2. Проверка и тестирование печатных плат. Конвейерная система используется в процессах проверки и тестирования. Он облегчает перемещение печатных плат со сборочной линии на станции контроля или испытательное оборудование, позволяя проводить тщательные проверки качества, такие как визуальный осмотр, автоматический оптический контроль (AOI) или функциональное тестирование.

3. Изменение направления производственной линии. Конвейерная система используется, когда необходимо изменить направление потока печатных плат внутри производственной линии. Это позволяет плавно переориентировать печатные платы, обеспечивая эффективное использование пространства и оптимизируя компоновку сборочной линии.

4. Интеграция с оборудованием SMT: 90-градусный транспортер для печатных плат может быть интегрирован с оборудованием для поверхностного монтажа (SMT), таким как машины для захвата и размещения или печи оплавления. Он облегчает перемещение печатных плат между различными процессами SMT, поддерживая непрерывные и автоматизированные операции сборки.

5. Компактная компоновка производственной линии. Конвейерная система особенно полезна в ситуациях, когда пространство ограничено. Его способность эффективно перемещать печатные платы под углом 90 градусов позволяет сделать сборочную линию более компактной, оптимизируя использование площади и повышая общую эффективность производства.

Конвейер для транспортировки печатных плат под углом 90 градусов играет решающую роль в плавном и эффективном перемещении печатных плат в процессе производства электроники. Он обеспечивает точное выравнивание, оптимизацию пространства и интеграцию с другим оборудованием, что способствует повышению эффективности рабочего процесса, сокращению ручного труда и повышению производительности.

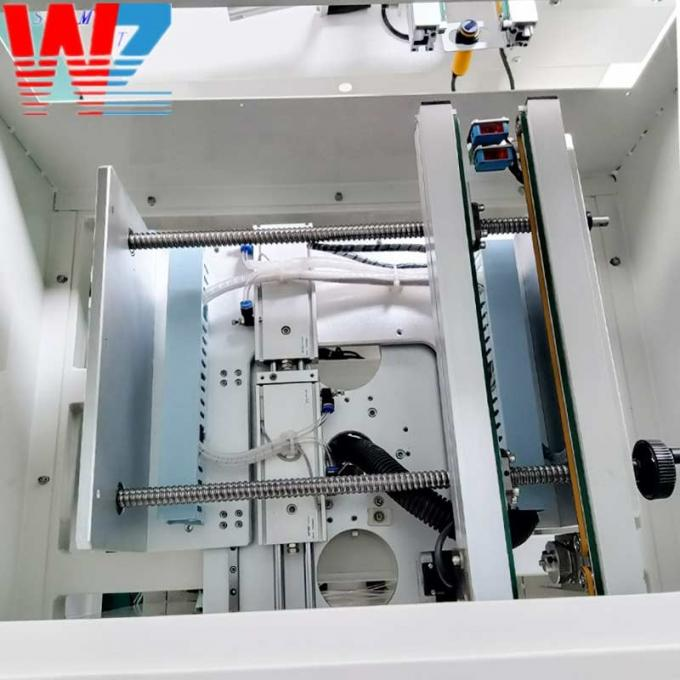

90-градусный конвейер 0 Транспортерная машина 90 градусов 1
