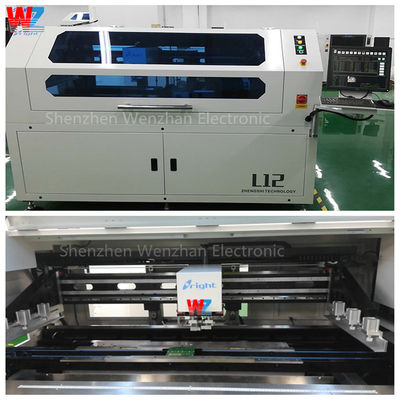

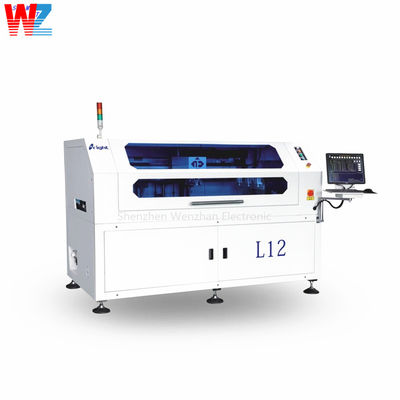

Полностью автоматическая машина для трафаретной печати паяльной пасты SMT
Имя: Полноавтоматическая машина для трафаретной печати паяльной пасты ПКБ СМТ
Бренд: ОДМ
Модель: L12
Спецификация: Полностью автоматическая машина для трафаретной печати паяльной пасты для печатных плат
Состояние: оригинал/копия
Качество: высшее качество
Запас: большой
Оплата: L/CT/TD/P Western Union PayPal Money Gram и другие
Отгрузка: Через три дня
Гарантия: 1 год
Доставка: FedEx, UPS, DHL, по мере необходимости.
Упаковка: картонная коробка с пенопластовой защитой.
1. Функции продукта:
L12 — высокоточный автоматический трафаретный принтер с паяльной пастой, предназначенный для высокоточной трафаретной или трафаретной печати в SMT-индустрии.
2. Характеристики продукта:
Поддержка широкого спектра размеров печатных плат от 80 x 50 мм до 1200 x 350 мм и толщины печатных плат от 0,4 до 6 мм.
Высокое разрешение печати:
Высокая точность позиционирования, повторяемая точность позиционирования ± 0,015 мм; точность печати 0,03 мм
Поддержка клеевой печати.
Автоматическое управление повышает эффективность производства, контроль качества и экономит себестоимость продукции:
Автоматическая калибровка печатной платы
Регулируемое давление ракеля
Автоматическая печать
Автоматическая очистка трафаретов (сухая, влажная, вакуумная)
Многофункциональная система позиционирования печатных плат для удобного и точного позиционирования печатных плат.
Программируемая подъемная платформа для печатной платы обеспечивает подъем печатной платы на нужную высоту.
Визуальное позиционирование вверх и вниз.
Встроенная система обработки изображений

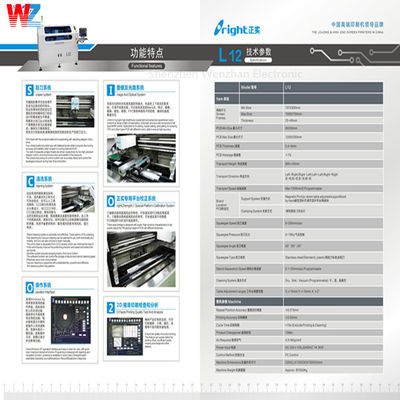

Технические характеристики
| Модель | G12 | |
| Элемент | ||
| Экранные рамки | Минимальный размер | 737*300 мм |
| Максимальный размер | 1500*750 мм | |
| Мысльность | 25~40 мм | |
| Минимальный размер печатной платы | 80*50 мм | |
| Максимальный размер печатной платы | 1200*350 мм | |
| Толщина печатной платы | 0,4~6 мм | |
| Деформация печатной платы | <1% | |
| Транспортная высота | 900±40 мм | |
| Транспортное направление | Левое-правое, право-лево, лево-лево, право-право | |
| Транспортная скорость | Макс. 1500 мм/с (программируемый) | |
| Расположение платы | Система поддержки | Магнитный штифт/стол вверх-вниз регулируемый/опорный блок |
| Зажимная система | Боковой зажим, Вакуумная насадка | |

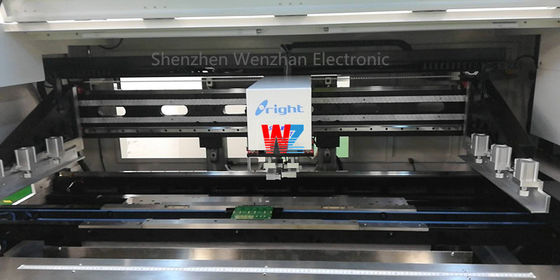

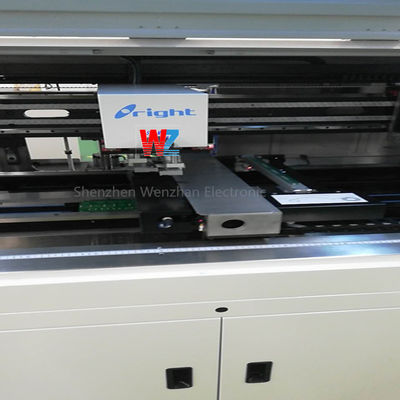

| Печатающая головка | Две независимые моторизованные печатающие головки. | |
| Скорость ракеля | 6~200 мм/сек. | |
| Давление ракеля | 0~15 кг (управление двигателем) | |
| Угол ракеля | 60°/55°/45° | |
| Тип ракеля | Нержавеющая сталь (стандарт), пластик | |
| Скорость разделения ракеля | Программируемый 0,1~20 мм/сек. | |
| Система очистки | Сухой, влажный, вакуумный (программируемый) | |
| Диапазоны регулировки стола | X:±10 мм;Y:±10 мм;θ:±2° | |
| Проверка паяльной пасты | Стандарт 2D-контроля | |
| Машина | ||
| Повторите точность позиции | ±0,015 мм | |
| Точность печати | ±0,03 мм | |
| Время цикла | <15 с (исключая печать и очистку) | |
| Смена продукта | <5 минут | |
| Требуется воздух | 4,5~6 кг/см2 | |
| Входная мощность | Переменный ток: 220±10%, 50/60 Гц, 3 кВт | |
| Метод управления | Управление ПК | |
| Размеры машины | 2200(Д)X1200(Ш)X1500(В)мм | |
| Вес машины | Приблизительно: 1500 кг | |
Сопутствующий продукт

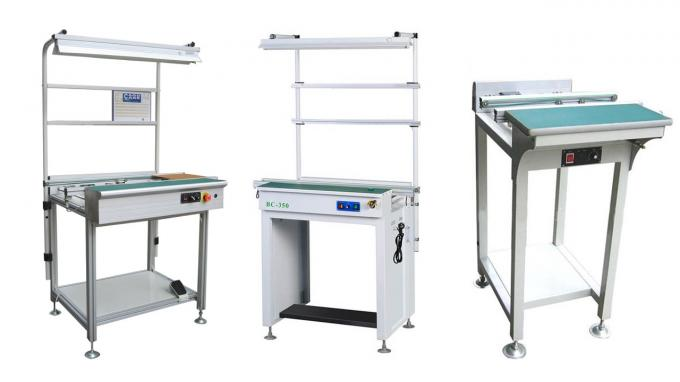

У нас есть полный спектр машин для захвата и размещения SMT для FUJI, JUKI, SAMSUNG, YAMAHA и т. Д., Устройство подачи, сопло, машина для захвата и размещения SMT, конвейер для печатных плат, цилиндр и вибрационный питатель, все, что вам нужно, просто скажите мне!
