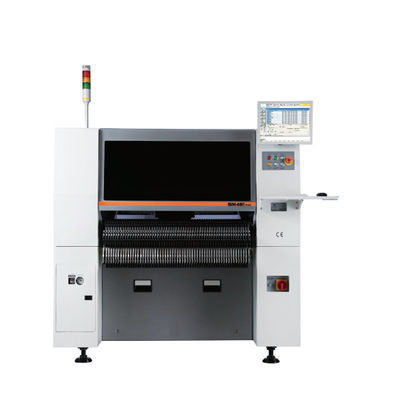

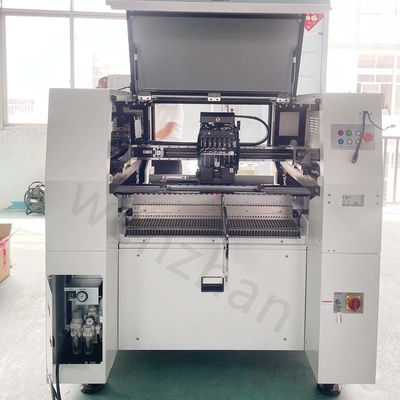

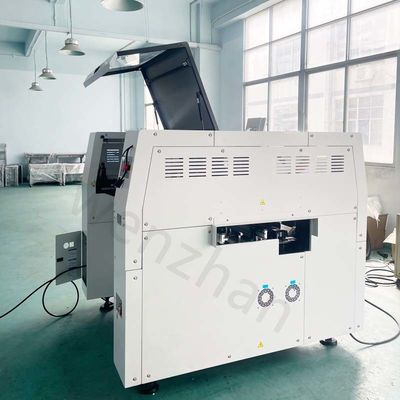

SM481 Устройство для установки чипов Samsung Hanwha
Обзор продукта
SM481 — это устройство для установки/переборки микросхем для сборки печатных плат SMT, указанное на этой странице как SAMSUNG SM481 (в соответствии с атрибутами продукта) и обозначенное в заголовке страницы как Hanwha SM481. Он обеспечивает скорость размещения 38 000 CPH (оптимальная) и обрабатывает детали размером от 0402 (01005 дюймов) до □42 мм (H15 мм), с обзором полета и выравниванием сценического обзора. Поскольку в этом списке не указано состояние машины, перед заказом спросите нас о конкретном устройстве — серийном номере, году, конфигурации и состоянии.
Ключевые особенности
1. Платформа захвата и размещения SM481 — устройство для установки микросхем SM481 для смешанного SMT-производства, указано как SAMSUNG SM481, а в заголовке страницы также упоминается Hanwha SM481.
2. Высокоскоростное размещение — производительность 38 000 куб.см в час при оптимальных условиях.

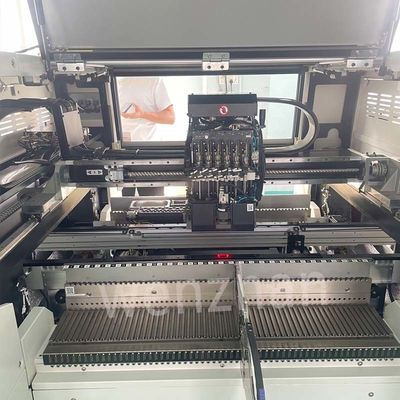

3. Выравнивание с помощью двойного обзора — обзор во время полета для проверки компонентов на ходу и сценический обзор для точной проверки размещения.
4. Широкий диапазон деталей — поддерживает компоненты размером от 0402 (01005 дюймов) до крупных деталей размером до □42 мм (В15 мм), как указано в атрибутах списка.
5. Упаковка в деревянный ящик — на экспорт машина отправляется упакованной в деревянный ящик.
6. Гибкая доставка — UPS, DHL или FedEx в соответствии с вашим заказом.
7. Состояние подтверждено для каждой единицы — на этой странице не делается никаких общих заявлений о состоянии; По вашему запросу мы опишем фактическое состояние, год выпуска и конфигурацию устройства.
Технические характеристики
Название продукта: Машина для захвата и размещения SAMSUNG SM481.
Номер модели: SM481
Бренд: Samsung (по атрибутам продукта; ссылка на заголовок страницы Hanwha SM481)
Мировоззрение: полетное зрение + сценическое видение.
Скорость размещения: 38 000 CPH (оптимальная)
Применимые детали: 0402 (01005 дюймов) ~ □42 мм (В15 мм)
Пакет: деревянный ящик
Доставка: UPS/DHL/FedEx согласно вашему заказу.
| Технические характеристики | SAMSUNG-HANWHA SMT машина для захвата и размещения | ||
| Модель | СМ471 | СМ481 | SM482Плюс |
| Выравнивание | Летающее Видение | Летающее видение+сценическое видение | Летающее видение+сценическое видение |
| Шпиндели | 10 шпинделей x 2 портальных | 10 шпинделей и 1 портал | 6 шпинделей и 1 портал |
| Скорость размещения | 75 000 CPH (оптимум) | 38 000 CPH (оптимум) | 27 000 CPH (оптимум) |
| Точность размещения | 卤50um@+3 (на основе стандартных чипов) | 卤40 минут @ 渭卤 3 часа | 卤40 минут @ 渭卤 3 часа |
| Применимые детали | Чип 0402 ~ 14 мм (В 12 мм), IC, разъем (шаг выводов 0,4 мм), BGA, CSP (шаг шарика 0,4 мм) | 0402 (01005 дюймов) ~□42 мм (В15 мм) |
0603 (0201 дюйм) ~ □55 мм (В15 мм) 0402 (01005 дюйм) (опция), ~ L75 мм Разъем |
| Размер платы (мм) | 50 (Д) x 40 (Ш) ~ 510 (Д) x 460 (Ш) 610 (Д) x 460 (Ш) (опция) | 460 (Д) x 400 (Ш) (стандарт) | 460 (Д) x 400 (Ш) (стандарт) |
| Макс. 1500 (Д) x 460 (Ш) (опция) | Макс. 1200 (Д) x 510 (Ш) (опция) | ||
| Емкость питателя | 120 шт./112 шт. (стыковочная тележка) (из расчета на 8 мм) | 120 шт./112 шт. (стыковочная тележка) | 120 шт./112 шт. (стыковочная тележка) |
| Расход воздуха | 0,5 ~ 0,7 МПа (5 ~ 7 кгс/см2) | ||
| Размер (ЛДХ) | 1650 х 1690 х 1485 | 1650–1680–1530 | 1650–1680–1458 |
| Масса (кг) | Прибл. 1820 г. | Прибл. 1655 г. | Прибл. 1600 |
Опции машины и проверка
- Перед заказом запросите серийный номер устройства, год выпуска, конфигурацию головки/податчика и текущее состояние — мы поделимся фотографиями или видео реальной машины и ответим на вопросы по конфигурации.
- Нужна линия вокруг него? Мы можем предложить подходящие принтеры, печи оплавления, AOI и устройства подачи или предложить SM481 как часть полной линии — сообщите нам свой набор печатных плат и целевую производительность.
Приложения
- Производство печатных плат SMT с использованием чип-монтажного станка SM481.
- Для получения рекомендаций по настройке для конкретного приложения (размер вашей платы, набор компонентов и расположение линий) отправьте нам свои производственные данные, и мы подтвердим подходящую конфигурацию.
Почему стоит выбрать технологию WEN ZHAN
Мы являемся поставщиком, а не просто листингом: WEN ZHAN Technology привносит более чем 20-летний опыт работы в отрасли SMT в каждую машину, которую мы продаем. Мы помогаем вам подтвердить правильную конфигурацию вашей линии, можем поделиться фотографиями и видео фактического устройства до того, как вы его примете, и оказать поддержку после доставки с удаленной видеопомощью, руководством по эксплуатации и установке, а также поставкой полного оборудования и запасных частей.
Часто задаваемые вопросы
В1: Эта машина новая или бывшая в употреблении?
О: В этом списке не указано состояние машины. Устройства SM481 на рынке можно найти в разных состояниях — сообщите нам свои ожидания, и мы опишем конкретное устройство, которое мы можем поставить, включая его год и конфигурацию, прежде чем вы сделаете заказ.
В2: Это машина Samsung или Hanwha?
Ответ: В списке указаны оба названия: в атрибутах продукта указано SAMSUNG SM481 под брендом Samsung, а в заголовке страницы упоминается Hanwha SM481. Если у вас есть какие-либо сведения о названии бренда, пожалуйста, подтвердите это у нас перед заказом.
В3: Какова скорость размещения?
A: До 38 000 куб.см в час при оптимальных условиях, как указано в списке.
В4: Какие размеры деталей он может обрабатывать?
A: От 0402 (01005 дюймов) до □42 мм (В15 мм), как указано в атрибутах списка.
Вопрос 5: Какие системы машинного зрения он использует?
Ответ: Полетное зрение для выравнивания компонентов во время подъема и сценическое видение для выравнивания размещения.
В6: Как машина упакована и отправлена?
О: в деревянном ящике для экспорта, с UPS, DHL или FedEx в соответствии с вашим заказом.
В7: Можем ли мы увидеть реальную машину перед заказом?
О: Да — запросите у нас серийный номер, год и конфигурацию устройства, и мы предоставим вам фотографии или видео реальной машины.
В8: Поставляете ли вы другие машины или линейное оборудование?
О: Мы поставляем машины для нанесения SMT, принтеры, печи оплавления, AOI и сопутствующее линейное оборудование, а также запасные части — пришлите нам все ваши требования для предложения линии.
