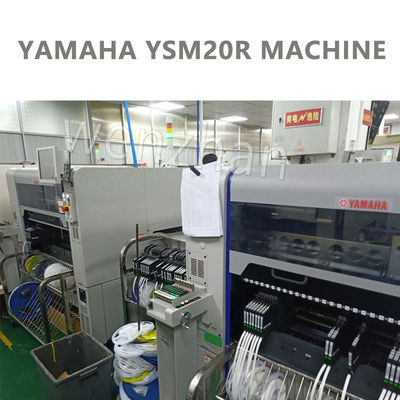

YAMAHA SMT Установка для установки YSM20R МАШИНА ДЛЯ ВЫБОРКИ И УСТАНОВКИ применимых компонентов размером от 0201 до 45 × 45 мм 445 мм

YAMAHA SMT Установка для установки YSM20R МАШИНА ДЛЯ ВЫБОРКИ И УСТАНОВКИ применимых компонентов размером от 0201 до 45 × 45 мм 445 мм

Количество:




Запросить Добавить в корзину

Машина для установки поверхностного монтажа 45×45 мм МАШИНА ДЛЯ ПОДБОРКИ И РАЗМЕЩЕНИЯ YSM20R 0201 Машина для размещения поверхностного монтажа

Подробная информация о продукте

Выделять:

Машина для установки поверхностного монтажа 45×45 мм

МАШИНА ДЛЯ ПОДБОРКИ И РАЗМЕЩЕНИЯ YSM20R

0201 Машина для размещения поверхностного монтажа

Название продукта: YAMAHA YSM20R МАШИНА ДЛЯ ПОДБОРКИ И РАЗМЕЩЕНИЯ

Применение: Сборочный конвейер ПКБ

Бренд: ЯМАХА

Качество: 100% протестировано

Скорость: 95 000 куб.см.

Применимые компоненты: 0201 до 45×45 мм

Источник подаваемого газа: 0,45 МПа

Номер фидера: 140

Размеры: Д 1374×Ш 1857×В 1445 мм

Пакет: Деревянная коробка

Описание продукта

Подробные характеристики и особенности

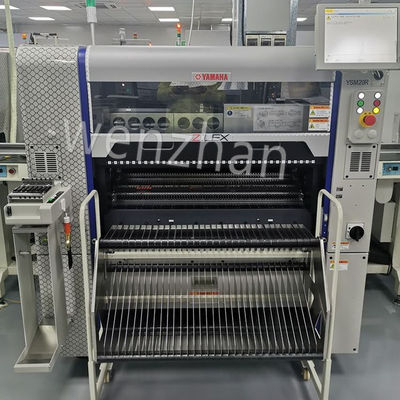

YAMAHA SMT Установочная машина YSM20R МАШИНА ДЛЯ ПОДЪЕМА И РАЗМЕЩЕНИЯ

Машина для захвата и размещения Yamaha YSM20R — это высокотехнологичная автоматизированная сборочная система, используемая в электронной промышленности для размещения устройств поверхностного монтажа (SMD) на печатных платах (PCB). Его дизайн и функциональность обеспечивают эффективное и точное размещение компонентов, способствуя созданию высококачественных электронных сборок.

Принцип работы:

Подача компонентов: YSM20R использует различные устройства подачи для хранения и подачи SMD. Эти питатели могут работать с компонентами различных размеров и типов, обеспечивая универсальность производства.
Система обзора: машина оснащена усовершенствованной системой обзора, которая идентифицирует и находит компоненты на устройствах подачи. Это обеспечивает точный захват и размещение каждого компонента на печатной плате.
Механизм захвата и размещения: головка захвата и размещения с несколькими соплами перемещается по осям X и Y машины. Он извлекает компоненты из устройств подачи с помощью всасывания, а затем с высокой точностью размещает их на печатной плате.
Регулировка оси Z: машина также оснащена механизмом оси Z, который позволяет точно регулировать высоту, гарантируя точное размещение компонентов на площадках печатной платы.
Мониторинг в реальном времени: YSM20R контролирует весь процесс сборки в режиме реального времени, позволяя немедленно вносить коррективы и обеспечивая стабильное качество.

Модель	YSM20R
Применимые размеры печатной платы	Двойной этап	Одна печатная плата: от Д810Ш490 мм до Д50Ш50 мм
	(Только для двухлучевого варианта оси X)	Двойная печатная плата: от Д380Ш490 мм до Д50Ш50 мм
	Одиночный ряд	От Д810Ш490 мм до Д50Ш50 мм
Возможность монтажа	2-лучевая ось X: 95 000 циклов в час (при оптимальных условиях, определенных Yamaha Motor) при использовании 2 высокоскоростных мультиголовок (HM)
Применимые компоненты	Высокоскоростная мультиголовка (HM)*	0201 до 45*45 мм
	Высокоскоростная мультиголовка (HM)*	L100 мм, H15 мм или меньше
	Гибкая мульти (FM) головка	03015 до 55*55 мм
	Гибкая мульти (FM) головка	L100 мм, H28 мм или меньше
	*Высота компонента 6,5 мм или выше или размеры компонента 12 мм в длину/ширину или больше требуют наличия дополнительной мультикамеры.
	Пожалуйста, свяжитесь с нами для получения информации об установке компонентов 0201.
Точность монтажа	В оптимальных условиях, определенных Yamaha Motor.
	(при использовании стандартных оценочных материалов):
	±0,035 мм (±0,025 мм) Cpk?1,0 (3?)
Количество типов компонентов	Фиксированная пластина	140 типов макс.
	Фиксированная пластина	(эквивалент устройства подачи ленты шириной 8 мм)
	Фидерная каретка	128 типов макс.
	(эквивалент устройства подачи ленты шириной 8 мм)
	Поднос	10 типов: Тип каретки (максимум, при наличии CATS10)
	Поднос	30 типов: фиксированный тип (максимум, при наличии SATS30)
Источник питания	3-фазный переменный ток 200/208/220/240/380/400/416 В ±10% 50/60 Гц
Подача воздуха	Чистый сухой воздух с давлением 0,45 МПа и более.
Внешние размеры (без учета выступов)	Д 1374Ш 1857В 1445 мм
Масса	2050 кг

Инструкции по использованию:

Настройка: Расположите YSM20R в подходящем месте с необходимым питанием и подключениями для передачи данных. Убедитесь, что все компоненты и фидеры установлены правильно.
Загрузка компонентов. Заполните питатели необходимыми SMD-элементами, убедившись, что они правильно выровнены для операции захвата и размещения.
Настройка параметров машины: используйте удобный интерфейс для ввода производственных параметров, включая типы компонентов, скорость размещения и настройки программирования.
Начало производства: запустите машину и наблюдайте за процессом захвата и размещения. Система технического зрения будет определять точное размещение компонентов.
Регулярное техническое обслуживание. Выполняйте плановые проверки и техническое обслуживание, чтобы обеспечить оптимальную производительность и долговечность машины.

Области применения:

Yamaha YSM20R широко используется в:

Производство электроники: для сборки бытовой электроники, автомобильных компонентов и промышленных устройств.
Медицинские приборы: для точной сборки медицинского оборудования, требующего высокой надежности.
Телекоммуникации: при производстве устройств связи, требующих точного размещения компонентов.

Машина для захвата и размещения Yamaha YSM20R необходима для повышения эффективности и качества процессов сборки электроники, что делает ее ценным активом в современных производственных условиях.
