Zenith устраняет все источники дефектов, используя все возможности 3D-измерительного оборудования. Используя запатентованную технологию True 3D, Zenith измеряет истинную профилометрическую форму компонентов, включая посторонние материалы, узоры и паяные соединения, с возможностями True 3D, что позволяет решить проблемы контроля.
Полная 3D AOI, устраняющая недостатки 2D AOI проверки
Минимизируйте проблемы с тенями, используя 4-стороннюю проекцию
Выполняет диагностику дефектов и устранение первопричин с помощью 3D-данных в реальном времени.
Быстрое интуитивное программирование условий проверки с использованием параметрического подхода
База данных технологической информации и удаленный мониторинг в режиме реального времени.
Автоматизация и эффективность управления программами проверок

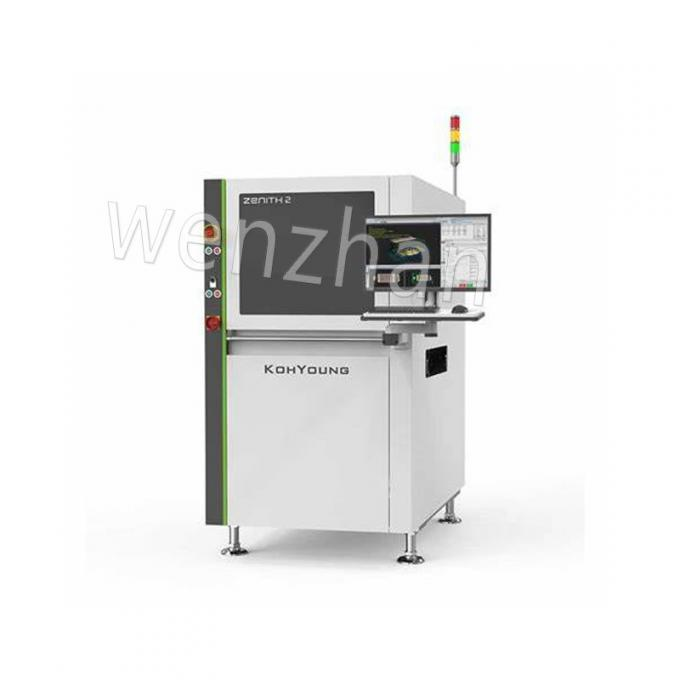

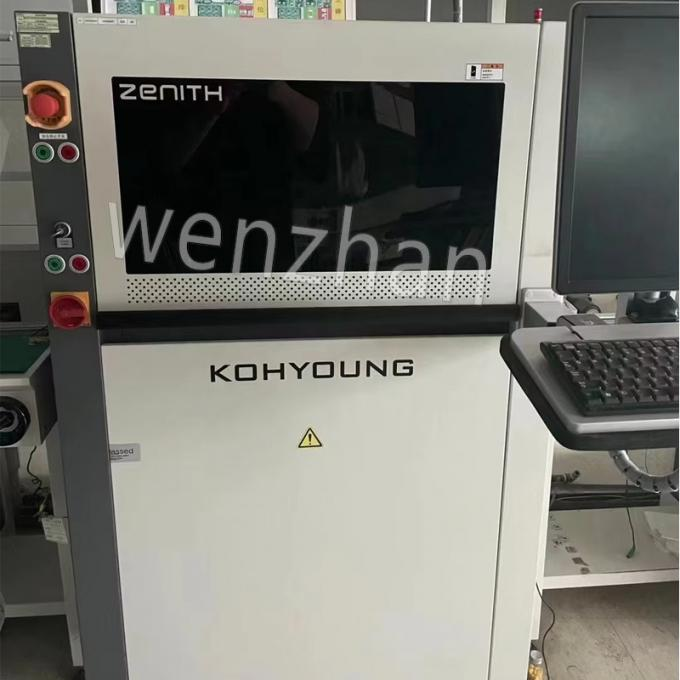

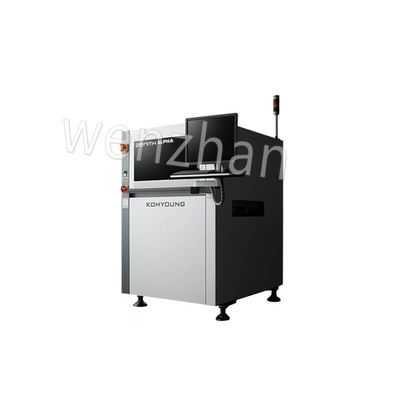

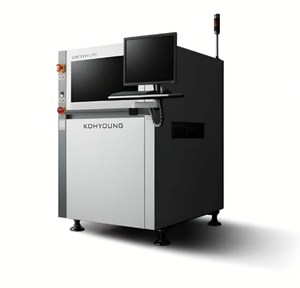

Полностью 3D-автоматическая машина оптического контроля KohYoung Zenith LiTE. Zenith LiTE Full 3D AOI разработан с возможностью быстрого и интуитивно понятного программирования условий контроля с использованием параметрического подхода. Эта машина имеет полное решение для оптимизации процессов на основе 3D-данных с использованием реализации Индустрии 4.0 / умной фабрики. Автоматизированная машина оптического контроля Zenith LiTE 3D — лучший вариант и выгодная модель для различных производственных сред.
| Решение проблемы теней | Техника статьи Мура для устранения теней& | ||||||
| Четырехнаправленная проекционная система (Zenith Alpha HS и Zenith Alpha UHS)/ | |||||||
| Решение проблем с зеркалом | Пятинаправленная проекционная система (Zenith Alpha HS+) | ||||||
| Обнаружение мелких компонентов (0402 мм) | Многочастотная технология муара | ||||||
| Большой диапазон измерения+точность (проблема с диапазоном измерения) | |||||||
| Компенсация отклонения печатной платы в реальном времени | Компенсация изгиба | ||||||
| (Pad Reference + многочастотная муаровая технология) | |||||||

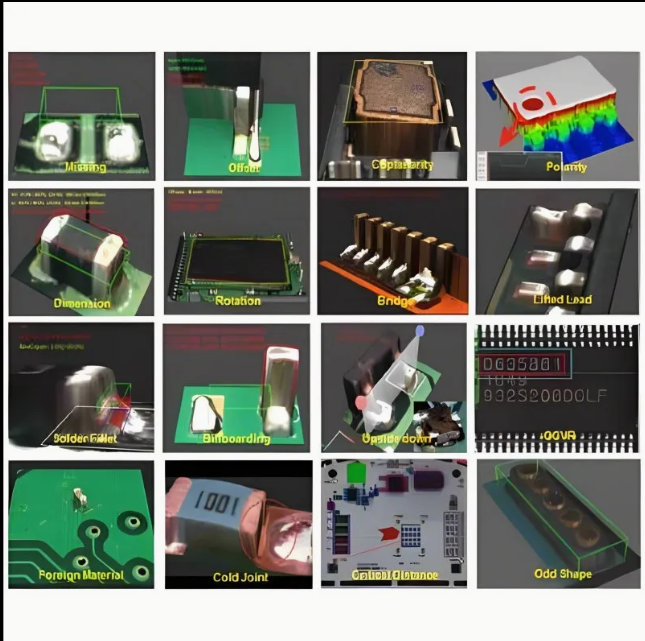

| Темное положение компонента и положение белого компонента. Тело компонента. | Полное 3D-измерение | ||||||
| Обнаружение микродеформации припоя | |||||||
| Проверка поверхности паяного соединения | |||||||
| 3D-обнаружение полярности | |||||||
| Обнаружение трещин в компонентах | |||||||

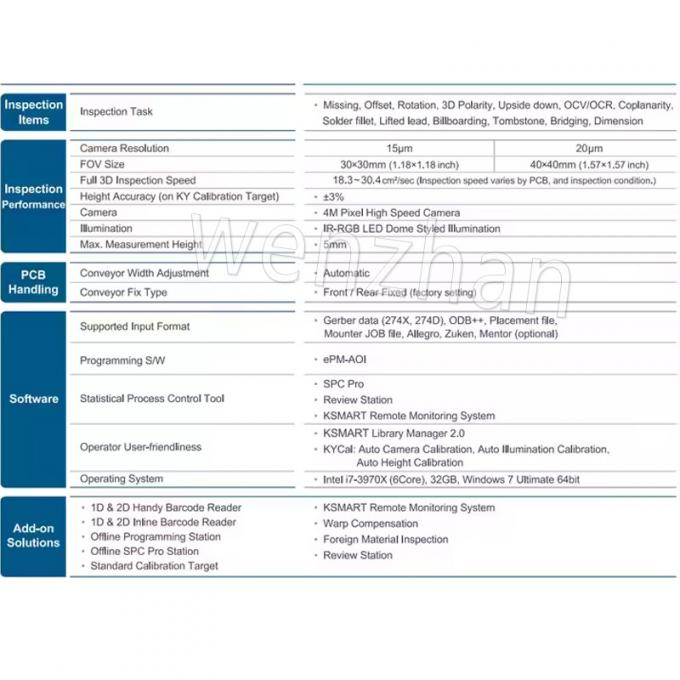

| модель | Разрешение камеры | Размер поля обзора (ММ) | Скорость обнаружения** | максимум | Точность высоты | Освещение | |
| Высота | (Корректирующий модуль) | ||||||
| измерение | |||||||
| АЛЬФА ХС | 6,5 м 20 мкм | 51 х 51 мм | 55,3 см2/сек (0,47 сек/поле обзора) | 3 мм | ±3% | ИК-RGB | |
| 8М 10 мкм | 28 х 28 мм | 17,8 см2/сек (0,44 сек/поле обзора) | 4 мм | ВЕЛ | |||
| 8М 15 мкм | 42 х 43 мм | 36,9 см2/сек (0,49 сек/поле обзора) | 4 мм | (Купол | |||
| АЛЬФА ХС+ | 6,5 м 20 мкм | 51 х 51 мм | 49,1 см2/сек (0,53 сек/поле обзора) | 20 мм | Стилизованный | ||
| 8М 15 мкм | 42 х 43 мм | 32,1 см2/сек (0,55 сек/поле обзора) | 25 мм | Освещение) | |||
| АЛЬФА УХС | 12М 10мкм | 12М 10мкм | 28,2 см2/сек (0,45 сек/поле обзора) | 4 мм | |||
| 12М 15мкм | 61 х 46 мм | 57,3 см2/сек (0,49 сек/поле обзора) | |||||
| переписка | Регулировка ширины конвейера | Автоматический | |||||
| Соответствующий формат ввода | Передняя/задняя фиксированная (заводская настройка) | ||||||
| Программное обеспечение | Соответствующий формат ввода | Данные GERBER (274X, 274D), ODB++, файл размещения, файл задания монтера, Allegro, | |||||
| Зукен, наставник (опция) | |||||||
| Программное обеспечение | ePM-AOI, графический интерфейс AOI | ||||||
| Инструменты статистического управления | SPC Plus, Обзорная станция | ||||||
| Удобство работы с интерфейсом | Библиотека, KYCAL (Автоматическая камера/Освещенность/Высота) | ||||||
| Операционная система | WINDOWS 10 IOT ПРЕДПРИЯТИЯ LTSC 2019 | ||||||
| Добавить | - Удобный 1D и 2D считыватель штрих-кодов | - Автономная станция SPC Pro | - КСМАРТ Решения | ||||
| Решения | - Встроенный считыватель штрих-кодов 1D и 2D | - Обзорная станция | (Мониторинг и анализ, удаленный доступ, | ||||
| - Стандартная калибровочная мишень | - Посторонний материал по всей плате (WFMI) | Оптимизатор автономного программирования, анализ данных ссылок, | |||||

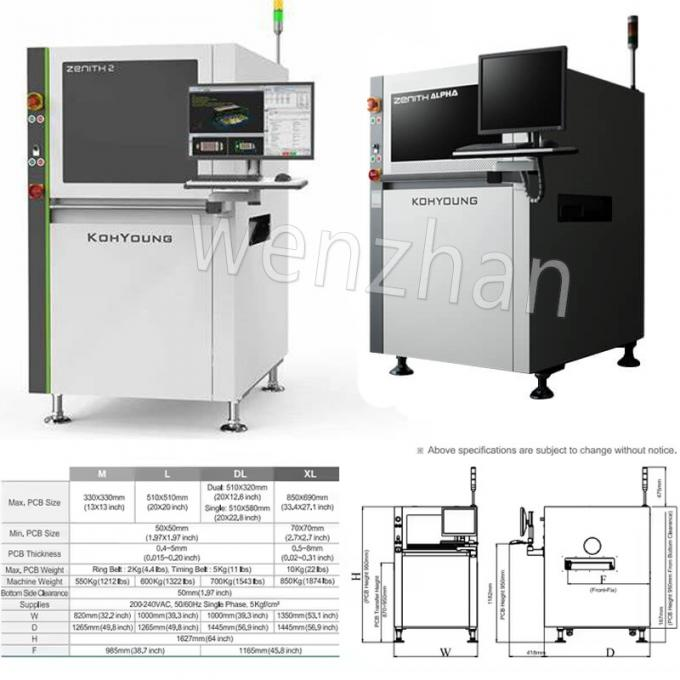

| Модель | л | XL | |||||
| Одиночный ряд | Двойная полоса | Одиночный ряд | Двойная полоса | ||||
| Макс. печатная плата | 490 х 510 мм | Одиночная модель | 690 х 690 мм | Одиночная модель | |||
| (19,29 х 20,01 дюйма) | 490 х 580 мм | (27,17 х 27,17 дюйма) | 690 х 580 мм | ||||
| (19,29 х 22,83 дюйма) | (27,17 х 22,82 дюйма) | ||||||
| Двойная модель | Двойная модель | ||||||
| 490 х 320 мм | 690 х 320 мм | ||||||
| (19,29 х 12,60 дюйма) | (27,17 х 12,60 дюйма) | ||||||
| Мин. печатная плата | 50 х 50 мм (1,97 х 1,97 дюйма) | ||||||
| Толщина печатной платы | 0,4–5 мм (0,02–0,2 дюйма) | 0,4–8 мм (0,02–0,31 дюйма) | |||||
| Максимальный вес печатной платы | 4 кг (8,82 фунта) | 10 кг (22,05 фунта) | |||||
| Вес машины | 600 кг (1322,77 фунта) | 700 кг (1543,24 фунта) | 750 кг (1653,47 фунта) | ||||
| Нижний зазор | 50 мм (1,97 дюйма) | ||||||
| потребление | 220 В переменного тока ± 10 %, 1 фаза, 50/60 Гц, 5 кфг/см2 (0,45 МПа) | ||||||
| Вт | 1000 мм (39,37 дюйма) | 1200 мм (47,25 дюйма) | |||||
| Д | 1295 мм (50,98 дюйма) | 1475 мм (58,07 дюйма) | 1475 мм (58,07 дюйма) | ||||
| ЧАС | 1627 мм (64,06 дюйма) | ||||||
