AC220V SMD PCB Автоматизированная машина оптического контроля Саки AOI

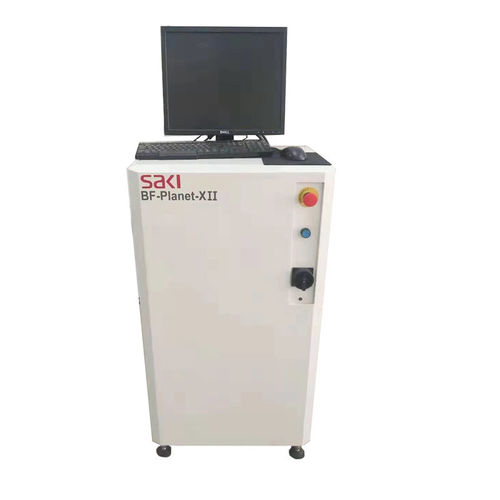

SAKI 2D AOI BF-Planet-X II
Для досок размера M эта линейная, высокоскоростная, компактная модель шириной всего 60 см занимает наименьшую площадь в своем классе. Он обрабатывает доски размером 330х250 мм и сканирует их всего за 4 секунды.
BF-PLANET XII
Благодаря использованию оптической системы с телецентрическими линзами большого размера BF-Planet-XII обеспечивает точные и стабильные результаты контроля с разрешением 10 мкм. Машины корректируют яркость по всему образцу и компенсируют аберрации положения в реальном времени во время сканирования изображения, что будет способствовать стабильному получению изображения с течением времени. Кроме того, доступны различные алгоритмы и типы освещения для удовлетворения широкого спектра требований к контролю в промышленности.
Предоставляются многочисленные возможности обработки данных, такие как переключение настроек путем считывания штрих-кода и вывода данных на сервер данных клиентов, чтобы гибко справляться с требованиями линии.
Система визуализации высокого разрешения
Благодаря превосходному разрешению 10 мкм и цветной ПЗС-камере сканирования, BF-Planet-XII обеспечивает точные и стабильные результаты контроля. Скругления припоя на компонентах размером с микросхему 01005(0402) высокой плотности, а также на микросхемах с шагом вывода 0,4 мм легко проверяются и анализируются.
Высокая пропускная способность
BF-Planet-XII имеет оригинальную альтернативную систему сканирования Саки, которая захватывает несколько изображений освещения за одно сканирование. Недавно разработанная система захвата цвета позволяет увеличить скорость сканирования в два раза по сравнению с предыдущей моделью. Чтобы захватить доску размера M [250 требуется всего 9 секунд .
× 330 мм), Общее время такта, включая проверку, также значительно сократилось.
Преимущество линейного сканирования визуального контроля
