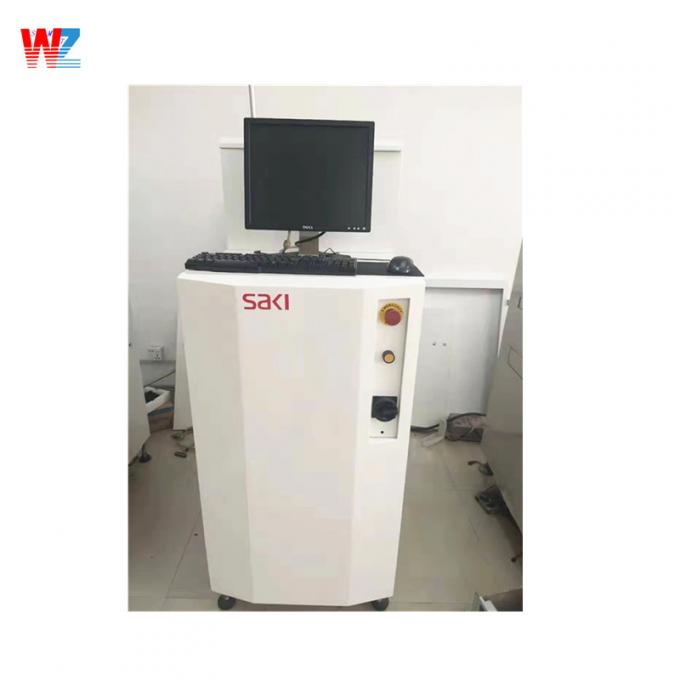

Автоматизированный оптический контроль предназначен для проверки печатных плат, он может повысить эффективность работы, снизить риск и сэкономить затраты. Сегодня я хочу представить вам нашу самую продаваемую автономную машину для автоматического оптического контроля SAKI BF-18D-P40.
Эта машина очень дешевая, но в очень хорошем состоянии, в целом она экономична, все наши клиенты довольны нашей машиной, SAKI AOI — лучшая машина AOI!
Автоматизированный оптический контроль SAKI BF-18D-P40 — отличные возможности высокоскоростного контроля в отрасли.
Система цифрового сканирования с переменным цветом гарантирует, что полное изображение всей печатной платы может быть получено за одно сканирование, что позволяет осуществлять высокоскоростной контроль. Сканирование печатной платы среднего размера (250*330 мм) занимает всего 12 секунд. Системы линейного сканирования и альтернативного освещения гарантируют, что за одно сканирование можно получить несколько полных изображений всей печатной платы.
Расширена сфера применения автоматизированного оптического контроля
Чистая высота подложки печатной платы увеличивается вверх до 40 мм и до 60 мм для проверки печатной платы с высокими компонентами. Настольная машина подходит для любого процесса, процесса печати пасты, процесса пайки с обратным холодильником и обратного процесса.
Автоматизированная оптическая система высокого доверия оптического контроля
Использование телецентрических фокусирующих линз и автоматических цифровых систем затемнения значительно повышает повторяемость и совместимость машины, обеспечивая тем самым высокую точность результатов контроля. Кроме того, система освещения MLT высокой яркости.
Реализованы функции оптического распознавания символов, проверки полярности и проверки состояния оловянной пасты, что позволяет получать более четкие реальные изображения. Уникальная линза была разработана для коррекции искажения краевого угла изображения, обеспечивая тем самым точность результатов контроля. Яркость каждого пикселя изображения автоматически калибруется для получения более четкого реального изображения. Светодиод высокой яркости (полное коаксиальное наклонное освещение, система освещения с полноценными цветами, наклонное освещение под малым углом)
Автоматизированная система обработки изображений высокого разрешения оптического контроля
Цветная линейная ПЗС-матрица с высоким разрешением 18 мкм обеспечивает точную и стабильную проверку состояния пайки элементов микрочипа 0201 (0603) и элементов ИС с расстоянием между выводами 0,4 мм.
Автоматизированный оптический контроль. Сокращение времени процесса проверки.
В процессе подтверждения всех видов плохого внешнего вида применяется технология обработки изображений в памяти, что сокращает время ожидания проверки.
Время загрузки подложки печатной платы может быть измерено системой датчиков площади на входе в подложку, а безопасность и высокая скорость процесса проверки могут быть реализованы с помощью функции запуска проверки.
При проверке двусторонних пятен машина может автоматически идентифицировать переднюю и заднюю часть печатной платы и автоматически переключать предустановленную программу обнаружения так, чтобы она соответствовала передней и задней части печатной платы.
Функция автоматического распознавания штрих-кода оптического контроля
Использование распознавания штрих-кода (* опционально) для распознавания 1/2 измерения (QA). Идентифицированные штрих-коды можно использовать в сочетании с другими программными платформами анализа для создания записей о состоянии каждого переключателя производственной базы.
Автоматизированный оптический контроль для предотвращения пропажи предметов
Используя функцию сигнала ОК (* опционально), чтобы оборудовать функцию сигнала ОК и нажать сигнал ОК, чтобы оценить подложки с хорошими продуктами, можно предотвратить проблему проверки недостающих элементов.
У нас на складе имеется множество автоматизированных машин оптического контроля SAKI AOI, как в режиме онлайн, так и в автономном режиме. Если вы заинтересованы, свяжитесь с нами!
