Примерно от 60 до 70 процентов всех дефектов технологии поверхностного монтажа (SMT) возникают в процессе печати паяльной пастой. Инженеры ежедневно оптимизируют реологию пасты, скорость ракеля и конструкцию отверстий. Тем не менее, ухудшение натяжения трафарета остается основной, часто упускаемой из виду переменной. Поскольку трафареты подвергаются тысячам циклов печати, постоянное механическое воздействие приводит к тому, что металлическая фольга теряет свою первоначальную натянутость. Эта деградация фундаментально изменяет динамику разделения между трафаретом и подложкой.

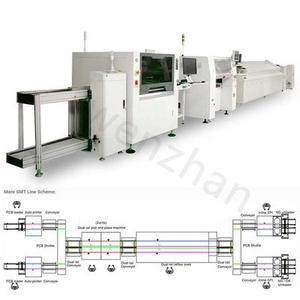

Когда натяжение трафарета падает из-за усталости металла или неправильного монтажа, производители сталкиваются с неравномерным высвобождением пасты, повреждением отверстий и немедленным падением производительности. Распространенной реакцией на уровне пола является увеличение давления ракеля, чтобы прижать деформированный трафарет к доске. Эта чрезмерная компенсация ускоряет разрушение трафарета, что приводит к образованию чеканки и разрыву ленты. Окончательным инженерным решением для управления этими переменными натяжения и устранения дорогостоящих ручных обходных решений является выбор и калибровка высококачественного Печатная машина принтера . Усовершенствованные печатные платформы динамически контролируют переменные давления, обеспечивая равномерное нанесение пасты, даже если физические характеристики трафарета слегка изменяются с течением времени.
Натяжение определяет высвобождение пасты: оптимальное натяжение трафарета обеспечивает чистое «отщелкивание», предотвращая размазывание пасты и объемные несоответствия, особенно в компонентах с мелким шагом.
Давление не является заменой натяжения. Увеличение давления ракеля для устранения потери натяжения приводит к необратимому повреждению трафарета, включая образование чеканок и закругление краев отверстия.
Возможности машины определяют производительность. Современные автоматические трафаретные принтеры используют усовершенствованный зажим и обратную связь по давлению с обратной связью для смягчения последствий незначительных изменений натяжения.
Окупаемость инвестиций в оборудование связана с сокращением дефектов: инвестиции в высокопроизводительное печатное оборудование (например, принтер для печатных плат GKG) напрямую снижают затраты на доработку, связанные с перемычками и недостаточным количеством припоя.
Натяжение трафарета не является статическим свойством. С момента установки нового трафарета у него начинается постепенный процесс механической деградации. Повторяющиеся циклы ракеля воздействуют на фольгу нисходящими и боковыми силами. Самые высокие концентрации напряжений возникают вблизи границы рамы, где сетка соприкасается с твердым металлом. Со временем этот непрерывный изгиб вызывает пластическую деформацию нержавеющей стали. Трафарет теряет свою первоначальную натяжение, обычно падая с оптимальных 35–40 Н/см до уровня ниже 30 Н/см. Это локальное провисание напрямую влияет на однородность печати, поскольку фольга больше не сидит идеально параллельно печатной плате на этапе выравнивания.
Мы видим, что эта деградация происходит в отдельных фазах на производстве. Во-первых, клей для сетки слегка растягивается в течение первых 500 отпечатков. Затем фольга из нержавеющей стали начинает поддаваться повторяющемуся нисходящему усилию лезвий ракеля. Наконец, появляется локальное провисание, обычно около центра области печати, где ход ракеля достигает максимальной скорости. Тип используемой рамы также определяет скорость потери натяжения. Литые алюминиевые рамы обеспечивают превосходную жесткость по сравнению с полыми трубчатыми рамами. Когда трубчатая рама подвергается сильному натяжению новой фольги из нержавеющей стали, сама рама со временем может слегка прогибаться внутрь. Этот изгиб снимает натяжение сетки, в результате чего фольга провисает, даже если клей сетки остается неповрежденным. Инженеры должны предусмотреть каркасы высокой жесткости для любого трафарета толщиной более 4 мил, чтобы предотвратить структурный изгиб.
Соотношение между натяжением трафарета, расстоянием отрыва и соотношением площадей определяет объем паяльной пасты, нанесенной на площадку. Коэффициент площади рассчитывается путем деления площади проема на площадь поверхности стенок проема. Более высокое соотношение площадей естественным образом приводит к большему напылению припоя и меньшему изменению объема. Этот математический идеал справедлив только в том случае, если оптимальное натяжение способствует немедленному и равномерному отделению трафарета от доски.
Если натяжение слабое, трафарет отслаивается медленно. Такое замедленное отделение позволяет пасте прилипать к стенкам отверстия, а не вытекать на подушечку, сводя на нет преимущества хорошо продуманного соотношения площадей. Например, при печати британских компонентов 0201 стенки проема расположены невероятно близко друг к другу. Медленный отрыв, вызванный незакрепленным трафаретом, вытянет пасту обратно из полости, оставив недостаточный слой, который не позволит оптическому контролю.
Толщина трафарета сильно влияет на то, как металл реагирует на изменения натяжения. Современное производство электроники требует более тонких трафаретов — часто от 3 до 4 мил — для размещения компонентов с мелким шагом, таких как микро-BGA 0,3 мм и пассивные элементы 01005. Эта более тонкая фольга значительно более подвержена деформации, связанной с натяжением. Толстый трафарет обладает присущей ему структурной жесткостью, которая маскирует незначительные перепады напряжения. Тонкий трафарет полностью зависит от натяжения сетки, чтобы оставаться плоским.
Когда натяжение тонкого трафарета ослабевает, фольга начинает волноваться под лезвием ракеля. Это требует более жесткого управления машиной, чтобы предотвратить недостаточное отложение припоя и поддерживать строгую копланарность между лезвием ракеля, фольгой и подложкой. Ступенчатые трафареты, которые имеют разную толщину на одной и той же фольге, еще более уязвимы. Области понижения создают естественные слабые места, где потеря натяжения проявляется в виде сильного локального коробления.
Потеря натяжения непропорционально влияет на отверстия в зависимости от их ориентации относительно хода швабры. Отверстия, ориентированные параллельно направлению движения ракеля, очень уязвимы для зачерпывания пасты. Когда фольга недостаточно натянута, лезвие ракеля слегка погружается в параллельное отверстие, вычерпывая пасту и вызывая объемные изменения.
И наоборот, отверстия, ориентированные перпендикулярно ходу, позволяют ракелю скользить по узкому отверстию, закатывая пасту в полость, не погружая ее. Поддержание высокого натяжения трафарета предотвращает отклонение фольги вниз под лезвием, обеспечивая постоянный объем независимо от того, как расположены отверстия на доске. Использование угла ракеля в 60 градусов вместо угла в 45 градусов может уменьшить отклонение вниз, но не сможет исправить трафарет, который принципиально потерял структурную натянутость.
Недостаточное натяжение препятствует чистому отделению трафарета на этапе разделения. Вместо резкого вертикального отрыва свободная фольга тянется к нанесенной пасте. Это тянущее движение приводит к размазыванию пасты по нижней стороне трафарета. Если нижняя сторона загрязнена, последующие отпечатки будут страдать от плохого осаждения и неполного переноса на площадки печатной платы.
Операторы заметят образования «загнутых ушей» на отложениях припоя или неровные края, которые не соответствуют геометрии контактной площадки. Это размазывание напрямую связано с недостатком в фольге механической энергии, необходимой для разрушения поверхностного натяжения паяльной пасты. Эту группу дефектов часто можно увидеть в центре платы, где провисание фольги наиболее выражено.
Для успешной печати требуется плотная «прокладка» между нижней частью трафарета и верхней частью площадки печатной платы. Потеря натяжения препятствует этому уплотнению. При провисании фольги между трафаретом и доской образуются микроскопические зазоры. Во время печати гидравлическое давление катящейся паяльной пасты выталкивает частицы флюса и металла через эти зазоры.
Такое неравномерное уплотнение приводит к просачиванию пасты под трафарет. По мере того, как паста распространяется наружу из области колодки, она заполняет зазор между соседними колодками. В процессе оплавления эта мостиковая паста превращается в сплошное короткое замыкание, требующее немедленной ручной доработки. Гидравлическая динамика потока означает, что даже зазора в 10 микрон, вызванного незакрепленным трафаретом, достаточно, чтобы вызвать катастрофическое кровотечение на QFP с шагом 0,4 мм. Здесь также играет роль вязкость паяльной пасты. Паста с более низкой вязкостью, часто используемая для высокоскоростной печати, будет просачиваться через поврежденную прокладку гораздо быстрее, чем паста с высокой вязкостью. Когда натяжение падает, оператор станка может попытаться перейти на более густую пасту, чтобы остановить кровотечение. Это ошибочный обходной путь. Более густая паста требует более чистого отлома, чтобы высвободиться из отверстий. Поскольку незакрепленный трафарет уже страдает от медленного отрыва, более густая паста просто забьет отверстия, обменивая дефект перемычки на недостаточный дефект припоя.
Когда операторы сталкиваются с деформированным трафаретом или трафаретом с низким натяжением, наиболее распространенной реакцией является увеличение давления ракеля. Логика предполагает, что большая направленная вниз сила прижмет деформированную фольгу к доске. Эта сверхкомпенсация приводит к серьезным механическим повреждениям. Чрезмерное давление заставляет трафарет резко изгибаться по краям печатной платы и штифтов, что приводит к чеканке — необратимой деформации фольги.
Огромная сила, направленная вниз, сминает тонкую металлическую перепонку между отверстиями с мелким шагом. Края отверстия становятся закругленными, что навсегда разрушает уплотнительную прокладку и гарантирует вытекание при каждой последующей печати. Как только трафарет будет создан, никакая калибровка машины не сможет его спасти. Его необходимо выбросить и заменить.
Тип дефекта |
Визуальный индикатор |
Основная причина, связанная с напряжением |
Немедленное корректирующее действие |
|---|---|---|---|
Размазывание |
Наклейте нижнюю часть трафарета; неровные края отложений. |
Низкое натяжение приводит к медленному отрыву и затягиванию. |
Запустите цикл вакуумной очистки; проверьте напряжение с помощью измерителя. |
Преодоление |
Вставка, соединяющая две соседние площадки. |
Плохая герметизация из-за провисания фольги; паста растекается под трафаретом. |
Проверьте опорные штифты платы; заменить устаревший трафарет. |
Чеканка |
Постоянное углубление в фольге вокруг оснастки. |
Чрезмерная компенсация оператора из-за чрезмерного давления швабры. |
Сотрите трафарет; откалибровать пределы давления швабры. |
Черпание |
Вогнутая паста откладывается в параллельные отверстия. |
Фольга отклоняется вниз в отверстие под лезвием. |
Увеличить напряжение; переключитесь на угол ракеля 60 градусов. |
Успешная операция печати определяется нанесением пасты без дефектов при высокой производительности без преждевременного разрушения трафарета. Для этого требуется оборудование, которое активно управляет физическими реалиями трафарета. Машина должна жестко удерживать раму, прикладывать точную и повторяемую силу вниз и отделять доску от фольги с точностью до микрона. Оценка оборудования на основе этих критериев успеха смещает акцент с базовых возможностей центровки на расширенные возможности обработки материалов и динамического контроля давления.

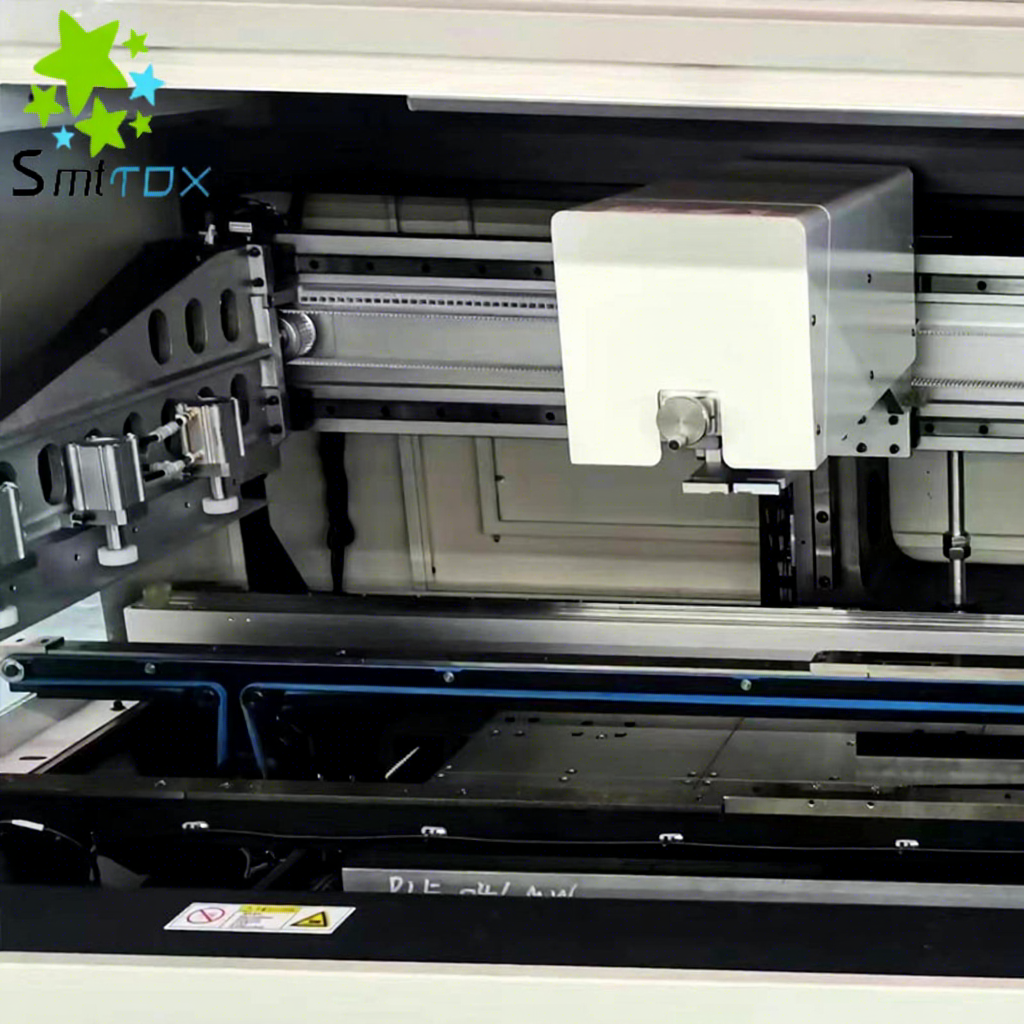

Архитектура, используемая для крепления рамки трафарета, напрямую влияет на равномерность натяжения. В базовых принтерах используются простые зажимы по оси Y, которые прижимают раму к жесткому упору. Этот метод часто искажает рамку, создавая неравномерное натяжение по всей области печати. В платформах высокого класса используются жесткие четырехсторонние пневматические или моторизованные системы зажима.
Защищая раму со всех сторон, машина поддерживает равномерное натяжение по всей фольге. Эта стабильность предотвращает микроскопическое смещение трафарета во время хода ракеля, гарантируя, что уплотнительная прокладка останется неповрежденной даже при высоких скоростях печати. Механизмы верхнего зажима, которые прижимают раму к рельсам машины, обеспечивают превосходную устойчивость по сравнению со старыми конструкциями с боковым зажимом.
Для управления изменениями натяжения требуется программируемое давление швабры с обратной связью в реальном времени. В современных машинах используются тензодатчики, установленные на головке ракеля, для точного контроля силы, приложенной к фольге. Если машина обнаруживает изменения сопротивления, она динамически регулирует давление.
Эта замкнутая система должна сочетаться с точным контролем скорости швабры. Баланс между скоростью и давлением предотвращает дилемму размазывания и чеканки. Машина прилагает достаточное усилие, чтобы обеспечить чистое протирание фольги без чрезмерной нагрузки на металл, что продлевает срок службы трафарета, сохраняя при этом качество печати. Металлические лезвия швабры требуют более жесткого контроля давления, чем полиуретановые лезвия, поскольку они не изгибаются и не поглощают локальные перепады напряжения.
Обнаружение дефектов, связанных с натяжением, до того, как доска достигнет машины для захвата и укладки, имеет решающее значение для поддержания производительности лески. Современное оборудование оснащено встроенными возможностями автоматизированного контроля трафаретов (ASI) в 2D или 3D. Эти системы камер сканируют фольгу после печатного хода, чтобы обнаружить засорение апертуры, закругленные края и размазывание, связанное с натяжением, на нижней стороне трафарета.
Немедленно выявляя эти проблемы, машина может запустить автоматический цикл очистки или предупредить оператора о необходимости заменить устаревший трафарет до того, как по линии двинется партия дефектных досок. 3D ASI предоставляет объемные данные, позволяющие инженерам точно увидеть, сколько пасты осталось внутри отверстия из-за медленного отрыва. Усовершенствованные системы ASI используют структурированный свет или лазерную триангуляцию для измерения точной высоты пасты, оставшейся на нижней стороне трафарета. Если система обнаруживает, что высота пасты превышает программируемый порог (обычно от 15 до 20 микрон), она автоматически останавливает принтер и запускает цикл влажной протирки. Эта замкнутая связь между камерой контроля и механизмом стеклоочистителя является единственным надежным способом справиться с непредсказуемым характером снижения натяжения во время непрерывного производственного цикла.
Характеристики машины |
Функциональность |
Влияние на натяжение трафарета и уменьшение дефектов |
|---|---|---|
Четырехсторонний пневматический зажим |
Жестко фиксирует рамку трафарета со всех сторон. |
Предотвращает деформацию рамки и поддерживает равномерное натяжение фольги по всей площади печати. |
Обратная связь по давлению с замкнутым контуром |
Использует тензодатчики для регулировки силы опускания швабры в режиме реального времени. |
Устраняет чеканку и поломку ленты, предотвращая чрезмерную компенсацию оператора. |
Программируемая скорость разделения |
Управляет точной скоростью падения доски с трафарета. |
Оптимизирует динамику отщелкивания, предотвращая размазывание пасты и обеспечивая чистый выпуск диафрагмы. |
Автоматизированная проверка трафаретов (ASI) |
Сканирует отверстия на наличие засоров и загрязнений на нижней стороне. |
Обнаруживает ранние признаки потери натяжения и запускает циклы очистки до того, как произойдет замыкание. |
Когда напряжение падает и платы не проходят проверку, операторы часто прибегают к обходным решениям, сделанным своими руками. Обычное ручное исправление включает в себя приклеивание платы к задней части трафарета после выравнивания, чтобы обеспечить герметичное уплотнение прокладки. Операторы вручную нажимают, протирают пасту и отклеивают ленту. Эти методы принципиально немасштабируемы и приводят к серьезным ошибкам выравнивания.
Ручное вмешательство не может воспроизвести точность микронного уровня, необходимую для современных SMT-схем. Ручные исправления создают неравномерное давление, что усугубляет усталость металла и гарантирует, что трафарет полностью выйдет из строя в течение нескольких производственных циклов. Установка на раму картона или ленты для искусственного усиления натяжения только еще больше деформирует раму, разрушая компланарность всей установки.
Сравнивая ручное вмешательство с возможностями автоматический трафаретный принтер обнаруживает огромный пробел в управлении процессом. Автоматизированные платформы справляются с незначительными изменениями натяжения за счет точной настройки параметров, а не грубой силы. Одной из наиболее важных автоматизированных функций является система очистки под трафаретом.
Когда натяжение немного падает и происходит кровотечение снизу, машина выполняет программируемые циклы сухой, влажной и вакуумной протирки. Функция вакуума вытягивает застрявшую пасту из отверстий, восстанавливая качество печати, не требуя от оператора остановки линии и очистки фольги вручную. Высокопроизводительные принтеры позволяют инженерам программировать определенные скорости дозирования растворителя, чтобы точно соответствовать липкости используемой паяльной пасты.
Отрасли производства с высокой надежностью, такие как автомобилестроение и аэрокосмическая промышленность, требуют строгого соблюдения стандартов IPC. Ручная компенсация напряжения нарушает отслеживаемость процесса. Автоматический контроль параметров гарантирует, что каждая переменная — от давления ракеля до скорости разделения — регистрируется и сверяется с рецептурой продукта.
В случае возникновения неисправности инженеры могут просмотреть данные машины, чтобы определить, является ли причиной проблемы падение натяжения или аномалия давления. Этот уровень отслеживания является обязательным для соблюдения требований и не может быть гарантирован, когда операторы вручную настраивают процесс, чтобы заставить работать неисправный трафарет.
Оценка принтера требует сопоставления его технических характеристик с реалиями конструкции вашей платы. Компоненты с малым шагом требуют исключительной точности выравнивания, обычно ±12,5 микрон при 6 сигма. Такая точность бесполезна, если машина не может обрабатывать трафареты высокого напряжения, гальванопластики или трафареты с нанопокрытием, необходимые для этих макетов.
Оборудование должно иметь надежные инструменты, в том числе специальные вакуумные блоки и опорные штифты, чтобы удерживать подложку идеально ровно относительно фольги высокого напряжения. Без адекватной поддержки платы натяжение трафарета будет изгибать печатную плату, разрушая уплотнительную прокладку. Высококачественный Принтер для печатных плат будет предлагать программируемое размещение штифтов, чтобы гарантировать, что плата будет поддерживаться именно там, где ракель оказывает наибольшее давление.

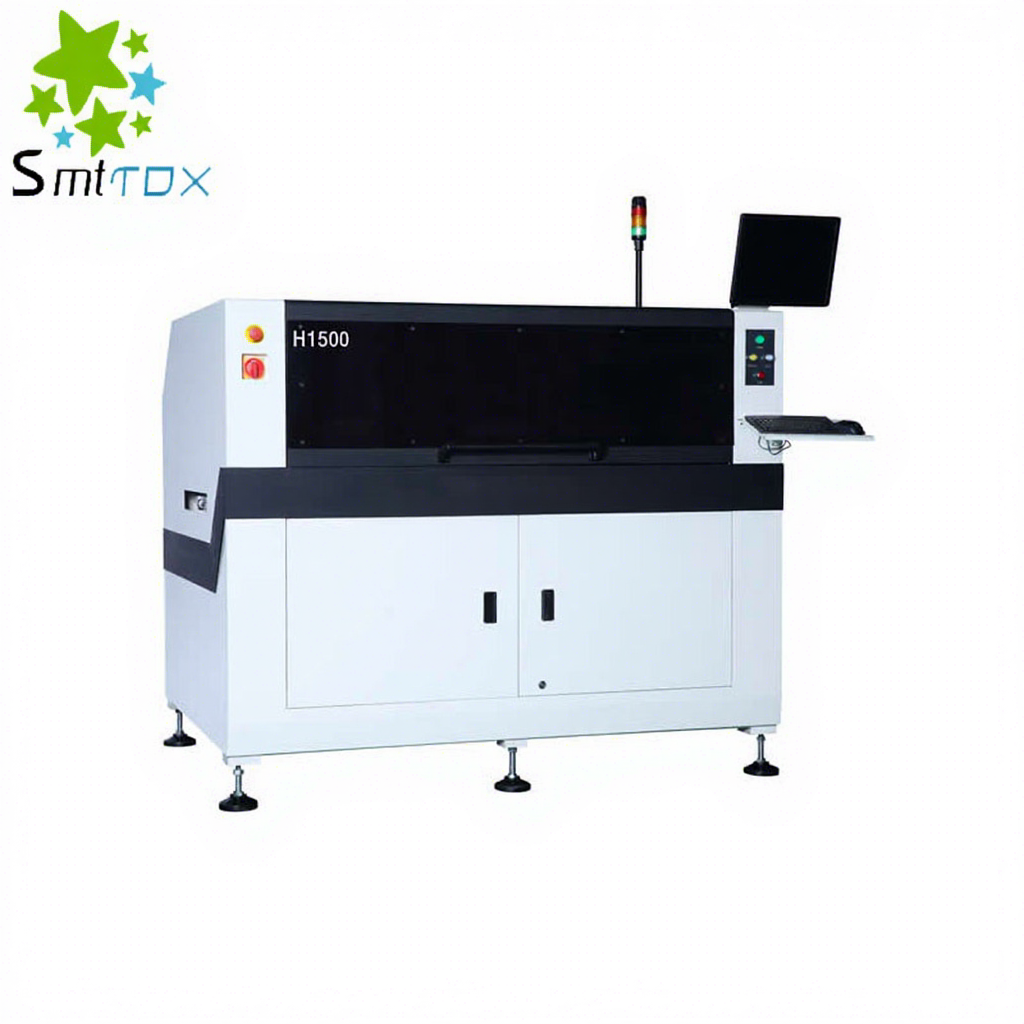

При обновлении вашей линии оценка стандартных отраслевых платформ обеспечивает основу для необходимых функций. Тестирование Принтер GKG для печатных плат позволяет инженерам оценить особые возможности выдерживания натяжения. Сосредоточьтесь на дизайне головки швабры. Использует ли он независимое управление двигателями передних и задних ножей?
Просмотрите интерфейс программного обеспечения. Могут ли инженеры программировать скорости многоступенчатого разделения, чтобы оптимизировать отрыв при сложных соотношениях площадей? Платформа должна обеспечивать детальный контроль над физическими силами, приложенными к трафарету, чтобы максимизировать выход продукции. Ищите системы, которые позволяют отделить ход швабры вниз от скорости горизонтального перемещения.
Материал лезвия ракеля напрямую влияет на натяжение трафарета. Лезвия из полиуретана обеспечивают гибкость, которая иногда может маскировать незначительные несоответствия натяжения, слегка приспосабливаясь к деформированной фольге. Однако эта гибкость часто приводит к зачерпыванию пасты в отверстиях большего размера. Металлические лезвия, обычно изготовленные из нержавеющей стали или никеля, полученного электроформованием, обеспечивают жесткую вытирающую кромку. Для правильной работы металлических лезвий требуется идеально натянутый трафарет. Если использовать металлическое лезвие для провисания трафарета, жесткий край зацепится за деформированные участки, что приведет к сильному образованию чеканки и потенциальному разрыву сетки. Выбор подходящего материала лезвия требует тщательного понимания базового натяжения трафарета и конкретных соотношений площадей конструкции вашей доски.
Финансовое обоснование использования печатного оборудования премиум-класса полностью зависит от повышения производительности. Списанные доски, частая замена трафаретов и обширная ручная доработка снижают прибыльность. Машина, оснащенная системой контроля давления с обратной связью и автоматической очисткой, непосредственно воздействует на коренные причины образования перемычек и недостаточного количества припоя.
Продлевая срок службы трафаретов и предотвращая попадание дефектов, связанных с натяжением, в печь оплавления, производители резко сокращают процент брака. В центре внимания должна оставаться способность оборудования поддерживать бездефектную производительность при крупносерийном производстве.
Защита инвестиций в оборудование и поддержание качества печати требуют строгих эксплуатационных процедур. Правильное обслуживание гарантирует, что принтер будет работать с оптимальными материалами. Внедрите следующие протоколы в заводском цехе:
Регулярно проверяйте натяжение трафарета с помощью калиброванного измерителя натяжения, проводя измерения в центре и всех четырех углах.
Документируйте базовое напряжение при получении и отслеживайте ухудшение с течением времени в вашей системе управления производством.
Храните трафареты вертикально на специальных стойках, чтобы предотвратить физическое повреждение сетки и фольги.
Установите строгие циклы ультразвуковой очистки для удаления затвердевшего флюса и пасты из отверстий без механического воздействия на фольгу.
Еженедельно проверяйте лезвия ракеля на предмет задиров или износа, которые могут вызвать неравномерное распределение давления по поверхности трафарета.
Натяжение трафарета является основным параметром производительности SMT. Попытка справиться с усталостью, короблением и ухудшением напряжения металла без точного автоматизированного оборудования приводит к увеличению количества дефектов. Размазывание, замыкание и чеканка являются прямыми результатами плохого управления натяжением и чрезмерной компенсации оператора. Для обеспечения надежного процесса печати требуется оборудование, способное адаптироваться к физическим реалиям трафарета посредством динамического контроля давления и жесткого зажима.
При отборе оборудования требуйте наличие определенных механических характеристик. Жесткий четырехсторонний зажим рамы, контроль давления и скорости с обратной связью, а также встроенный автоматический контроль не подлежат обсуждению для высокопроизводительных сред. Эти функции защищают трафарет от механических повреждений, обеспечивая при этом равномерное нанесение пасты на макеты с мелким шагом.
Чтобы оптимизировать процесс печати, выполните следующие действия:
Проверьте свои текущие журналы дефектов паяльной пасты, в частности, классифицируя случаи размазывания и перемычек, чтобы выявить потенциальные сбои при натяжении.
Приобретите калиброванный измеритель натяжения и измерьте существующие трафареты, чтобы определить базовую скорость деградации для вашей производственной среды.
Проверьте настройки давления швабры и исключите любые ручные корректировки, которые превышают рекомендованные пределы в кг/см для длины вашего лезвия.
Запланируйте технические демонстрации с поставщиками оборудования, чтобы проверить их возможности с использованием самых сложных конструкций плат.
Ответ: Натяжение трафарета следует проверять с помощью калиброванного измерителя натяжения каждые 10 000 циклов печати или в начале каждой основной производственной смены. Регулярные проверки выявляют усталость металла на ранней стадии, что позволяет инженерам заменять пришедшие в негодность трафареты до того, как падение натяжения приведет к появлению дефектов размазывания и перекрытия на производственной линии.
Ответ: Идеальное давление зависит от длины швабры и обычно составляет от 0,15 до 0,3 кг на сантиметр лезвия швабры. Это давление необходимо оптимизировать вместе со скоростью печати, чтобы обеспечить чистое протирание фольги без образования чеканки на металле или повреждения ленты трафарета.
Ответ: Усовершенствованные зажимные механизмы и вакуумные инструменты могут уменьшить незначительную деформацию и улучшить уплотнение прокладки. Серьезную потерю натяжения или постоянную чеканку машина не может устранить. Чрезмерная компенсация более высоким давлением приведет только к замыканию. Сильная деформация требует немедленной замены трафарета.
Ответ: Более тонкие трафареты требуют более высокого и равномерного натяжения для сохранения структурной целостности и предотвращения деформации на этапе отрыва. Согласно правилу соотношения площадей, более тонкая фольга улучшает высвобождение пасты из деталей с мелким шагом, но только в том случае, если натяжение достаточно для мгновенного и равномерного отрыва фольги.
О: Видимые признаки усталости металла включают закругленные края отверстия, видимые трещины под напряжением вблизи границ рамы, локальные провисания или рябь фольги, а также неспособность ровно прилегать к подложке. Эти физические деформации гарантируют непостоянный объем паяльной пасты.
О: Размазывание обычно происходит из-за недостаточного натяжения трафарета, что препятствует чистому отрыву. Это также вызвано плохой прокладкой печатной платы, из-за которой паста вытекает наружу, или недостаточной частотой очистки под трафаретом, из-за которой не удается удалить накопившийся флюс и металлические частицы.
