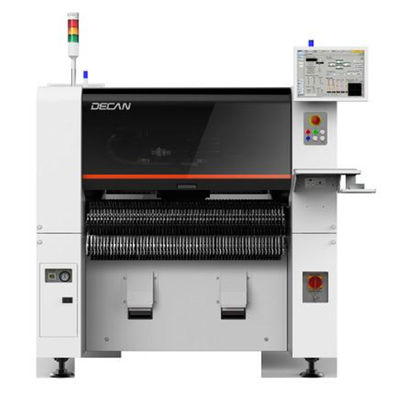

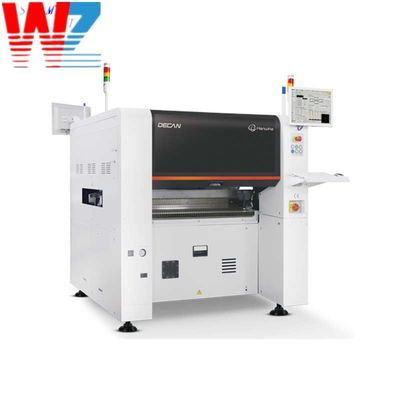

Устройство для установки чипов Hanwha Samsung SMT DECAN S1 S2 для захвата и размещения

Устройство для установки чипов Hanwha Samsung SMT DECAN S1 S2 для захвата и размещения

Количество:




Запросить Добавить в корзину

Машина для выбора и размещения SMT Устройство для монтажа чипов Hanwha Samsung SMT Чип-монтажник DECAN S1 SMT

Подробная информация о продукте

Выделять:

Устройство для монтажа чипов Hanwha Samsung SMT

Чип-монтажник DECAN S1 SMT

Машина для захвата и размещения SMT

Название продукта: Машина для захвата и размещения SAMSUNG Hanwha DECAN S1 S2

Название бренда: Samsung Hanwha.

Модель: ДЕКАН S1 S2

Основные компоненты: Hanwha DECAN S1

Номер модели: ДЕКАН S1 S2

Размер печатной платы: Д510xШ460 мм

Количество шпинделей: 10 шпинделей X 1 портальный

Толщина печатной платы (мм): 0,38 ~ 4,2

Высокая скорость: 92 000 CPH (головка HS10)

Вес (кг): 1600

Описание продукта

Подробные характеристики и особенности

Машина для захвата и размещения SMT SAMSUNG Hanwha DECAN S1 S2

Машины для захвата и размещения DECAN S1 и S2 — это современное оборудование, используемое в электронной промышленности для высокоскоростного и точного размещения компонентов поверхностного монтажа на печатных платах (PCB). Они предлагают широкий спектр функций и возможностей, которые повышают точность, скорость и универсальность размещения.

Функциональность:

1. Размещение компонентов. Машины для захвата и размещения компонентов DECAN S1 и S2 специализируются на точном размещении компонентов для поверхностного монтажа на печатных платах. Они используют передовые системы технического зрения и роботизированные манипуляторы для точного извлечения компонентов из устройств подачи и размещения их в определенных местах на печатной плате.

2. Высокоскоростное размещение: машины способны работать на высокой скорости, обеспечивая быстрое и эффективное размещение компонентов. Они оснащены несколькими установочными головками и надежной конвейерной системой, что позволяет сократить время выполнения работ и повысить эффективность производства.

3. Совместимость компонентов. Машины для захвата и размещения DECAN S1 и S2 поддерживают широкий спектр компонентов для поверхностного монтажа, включая резисторы, конденсаторы, интегральные схемы (ИС), матрицы шариковых решеток (BGA), четырехплоские безвыводные элементы (QFN) и микроконтроллеры. Они подходят для компонентов различных размеров и типов, что делает их пригодными для разнообразных требований к сборке печатных плат.

4. Системы технического зрения и выравнивания. Машины оснащены современными системами технического зрения, которые обеспечивают точное выравнивание и проверку компонентов. Эти системы используют камеры и алгоритмы обработки изображений для точного определения положения и ориентации компонентов, обеспечивая правильное выравнивание в процессе размещения.

5. Гибкость устройства подачи. Машины DECAN S1 и S2 поддерживают различные типы устройств подачи, включая ленточные устройства подачи, устройства подачи палочек и устройства подачи лотков. Они позволяют легко и эффективно работать с различными типами компонентов и форматами упаковки, обеспечивая бесперебойное и бесперебойное производство.

6. Интеллектуальное управление податчиками. Машины оснащены функциями интеллектуального управления податчиками. Они могут автоматически обнаруживать и отслеживать наличие компонентов в каждом питателе, оптимизируя использование компонентов и сокращая время настройки между производственными циклами. Эта функция повышает производительность и сводит к минимуму эксплуатационные ошибки.

Модель	ДЕКАН S1
Выравнивание	Летающая камера + фиксированная камера
Количество шпинделей	10 шпинделей x 1 портальный
Скорость размещения	47 000 цен в час (оптимально)
Точность размещения	±28 мкм при Cpk≥ 1,0
Летающая камера	03015 ~ □16 мм фиксированная камера	42 мм ~ □ 55 мм (MFOV) L55 мм ~ L75 мм Разъем (MFOV)
Макс. Высота	10 мм (летающий), 15 мм (фиксированный)
Печатная плата Мин. Размер (мм)	50 (Д) х 40 (Ш)
Печатная плата Макс. Размер (мм)	510 (Д) x 510 (Ш) Опция ~ Макс. 1500 (Д) x 460 (Ш)
Толщина печатной платы (мм)	0,38 ~ 4,2
Емкость питателя (стандарт 8 мм)	60 шт./56 шт. (стационарная база подачи/стыковочная тележка) 120 шт./112 шт. (фиксированная база подачи/стыковочная тележка) — опция
Власть	3-фазный переменный ток 200/208/220/240/380/415Вмакс. 3,5 кВА
Расход воздуха	5,0~7,0 кгс/см250 Нℓ/мин (вакуумный насос)
Вес (кг)	Прибл. 1600
Внешний размер (мм)	1430 (Д) x 1740 (Г) x 1485 (В)

Диапазон использования:

Машины для захвата и размещения DECAN S1 и S2 подходят для широкого спектра задач по сборке печатных плат, включая:

1. Сборка по технологии поверхностного монтажа (SMT). Они используются при производстве печатных плат с компонентами для поверхностного монтажа. Машины точно размещают компоненты на контактных площадках печатной платы, обеспечивая точное выравнивание и надежные паяные соединения во время последующего процесса пайки.

2. Разработка прототипа. Машины идеально подходят для разработки прототипов и мелкосерийного производства. Их гибкость и быстрое время настройки позволяют быстро повторять и проверять проекты печатных плат, обеспечивая эффективные циклы разработки продуктов.

3. Производство средних и больших объемов. Машины DECAN S1 и S2 подходят для производства средних и больших объемов. Их возможности высокоскоростного размещения и эффективное управление подачей обеспечивают быструю и надежную сборку большого количества печатных плат.

4. Многопроектное производство. Машины способны выполнять многопроектное производство, при котором различные конструкции печатных плат производятся в одном производственном цикле. Они обеспечивают быструю смену проектов, сводя к минимуму время простоя и способствуя эффективному производству разнообразных сборок печатных плат.

5. Автомобильная промышленность, бытовая электроника и телекоммуникации. Машины для захвата и размещения грузов DECAN S1 и S2 находят применение в различных отраслях промышленности, включая автомобилестроение, бытовую электронику и телекоммуникации. Они отвечают требованиям высокого качества и надежности этих секторов, обеспечивая точное и последовательное размещение компонентов.

Машины для захвата и размещения DECAN S1 и S2 обеспечивают расширенные функциональные возможности для высокоскоростного и точного размещения компонентов при сборке печатных плат. Они играют решающую роль в процессе производства электроники, обеспечивая эффективное производство и надежную работу электронных продуктов.
