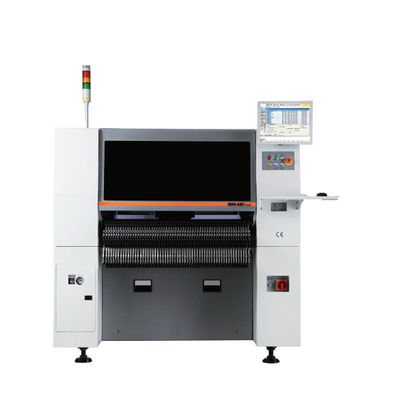

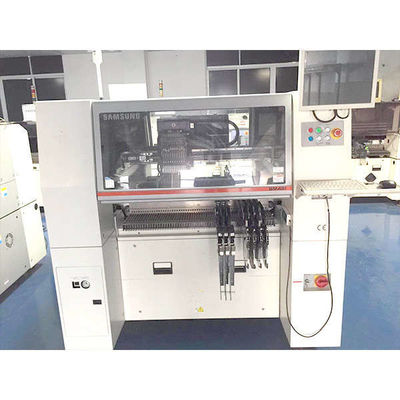

Samsung SM481 — это машина для захвата и размещения материалов с технологией поверхностного монтажа (SMT), предназначенная для производственных линий сборки электронной техники. Первоначально разработанная компанией Samsung, эта модель также стала называться под брендом Hanwha после приобретения подразделения Samsung по производству SMT-оборудования. Он выполняет автоматизированный захват и размещение компонентов на печатных платах (PCB), поддерживая массовую сборку бытовой электроники, автомобильной электроники, телекоммуникационных устройств и медицинской электронной продукции.
Это оборудование подходит для средних и крупных производственных цехов SMT, которым требуется сбалансированная скорость и точность размещения. Он объединяет системы визуального выравнивания и программируемую логику управления, что позволяет настраивать его в соответствии с различными компоновками печатных плат и спецификациями компонентов.
SM481 имеет единую портальную конструкцию с 10 шпинделями, поддерживающую одновременную обработку компонентов для поддержания стабильной производительности. Он сочетает в себе системы визуального обзора во время полета и системы выравнивания сценического обзора для проверки ориентации и положения компонентов во время цикла размещения. Машина работает со стандартными устройствами подачи SMT и поддерживает конфигурации стыковочной тележки для быстрой замены устройства подачи.
Технические характеристики |
СМ471 |
СМ481 |
SM482Плюс |
|---|---|---|---|
Выравнивание |
Летающее Видение |
Летающее видение + сценическое видение |
Летающее видение + сценическое видение |
Шпиндели |
10 шпинделей × 2 портальных |
10 шпинделей × 1 портальный |
6 шпинделей × 1 портальный |
Скорость размещения |
75 000 CPH (оптимум) |
38 000 CPH (оптимум) |
27 000 CPH (оптимум) |
Точность размещения |
±50 мкм@+3 (на основе стандартных чипов) |
±40 мкм при ±3σ |
±40 мкм при ±3σ |
Применимые детали |
Чип 0402 – 14 мм (В 12 мм), разъем (шаг выводов 0,4 мм), BGA, CSP (шаг шарика 0,4 мм) |
0402 (01005 дюймов) - □42 мм (В15 мм) |
0603 (0201 дюйм) — □55 мм (В15 мм) 0402 (01005 дюйм) (опция), — Разъем L75 мм |
Размер платы (мм) |
50(Д) × 40(Ш) — 510(Д) × 460(Ш) 610(Д) × 460(Ш) (опция) |
460(Д) × 400(Ш) (Стандарт) Макс. 1500 (Д) × 460 (Ш) (опция) |
460(Д) × 400(Ш) (Стандарт) Макс. 1200 (Д) × 510 (Ш) (опция) |
Емкость питателя |
120 шт./112 шт. (стыковочная тележка) (из расчета на 8 мм) |
120 шт./112 шт. (стыковочная тележка) |
120 шт./112 шт. (стыковочная тележка) |
Расход воздуха |
0,5–0,7 МПа(5–7 кгс/см⊃2;) |
||
Размер (ЛДХ) |
1650 × 1690 × 1485 |
1650×1680×1530 |
1650 × 1680 × 1458 |
Масса (кг) |
Прибл. 1820 г. |
Прибл. 1655 г. |
Прибл. 1600 |
|
|
|
|
|
|
SM481 обеспечивает оптимальную скорость размещения 38 000 компонентов в час, обеспечивая стабильную производительность при средних объемах производства. Система выравнивания Dual Vision обеспечивает точность размещения ±40 мкм при ±3σ для стандартных компонентов чипа. Этот уровень точности поддерживает сборку интегральных схем с мелким шагом и устройств поверхностного монтажа малого форм-фактора.
Машина использует программируемое управление движением для регулировки скорости размещения и профилей ускорения в соответствии с размером и чувствительностью компонента, уменьшая отклонение при размещении и риск повреждения хрупких компонентов.
SM481 работает с компонентами поверхностного монтажа размером от чипов 0402 (01005 дюймов) до квадратных компонентов 42 мм с максимальной высотой 15 мм. В этот ассортимент входят стандартные резисторы, конденсаторы, интегральные схемы и стандартные комплекты разъемов.
Для обработки печатных плат машина поддерживает стандартные размеры плат: 460 мм в длину и 400 мм в ширину. В дополнительной конфигурации он может вмещать печатные платы длиной до 1500 мм, поддерживая сборку длинных плат для таких приложений, как светодиодные ленты и промышленные платы управления.
Машина поддерживает до 120 слотов подачи на основе устройств подачи ленты диаметром 8 мм и совместима с конфигурациями стыковочных тележек, вмещающих 112 устройств подачи, для автономной настройки и быстрой смены продуктов. Он работает как с электрическими, так и с пневматическими питателями серии Samsung SM, что позволяет повторно использовать существующие активы питателей для модернизации производственных линий со старого оборудования Samsung SMT.
Система управления поддерживает программируемые параметры размещения, включая положение захвата, координату размещения, угол поворота компонента и уровень вакуума. Операторы могут сохранять и вызывать программы продуктов для повторных производственных заказов, сокращая время настройки для смены продукта.

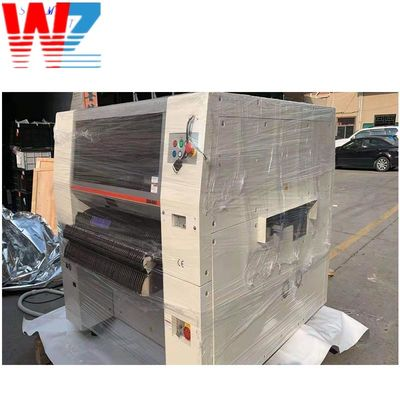

Каждая машина упакована в деревянный ящик, подходящий для международных морских и воздушных перевозок, с внутренней амортизацией и защитой от влаги для предотвращения повреждений во время транспортировки. Доставка возможна через UPS, DHL, FedEx или другими способами, указанными в заказе на покупку.
Руководство по установке и обучение операторов предоставляются по запросу. Группы технической поддержки обеспечивают как удаленное устранение неполадок, так и обслуживание на месте для ввода оборудования в эксплуатацию, обслуживания и оптимизации программы.
SM481 подходит для сборочных линий SMT среднего объема для таких продуктов, как бытовая электроника, автомобильные электронные модули, периферийные устройства связи и промышленные платы управления. Он сочетает в себе производительность и точность для линий, производящих несколько типов продукции с умеренными размерами партий.
Стандартная конфигурация поддерживает печатные платы размером до 460×400 мм. Благодаря дополнительной конфигурации длинных плат машина может обрабатывать печатные платы длиной до 1500 мм для выполнения сборок длинных форм.
SM481 совместим со стандартными устройствами подачи ленты Samsung серии SM шириной от 8 мм до больших, а также с соответствующими лотковыми устройствами подачи. Он поддерживает как электрические, так и пневматические типы питателей и работает со стыковочными тележками для автономной загрузки питателей.
