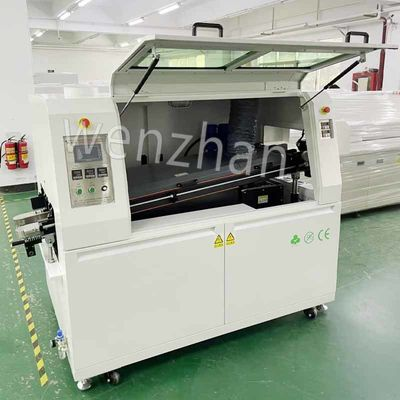

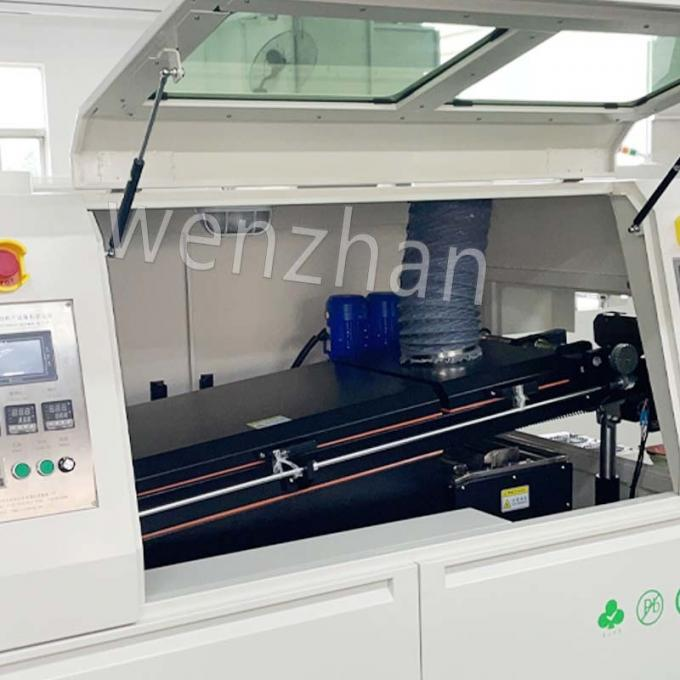

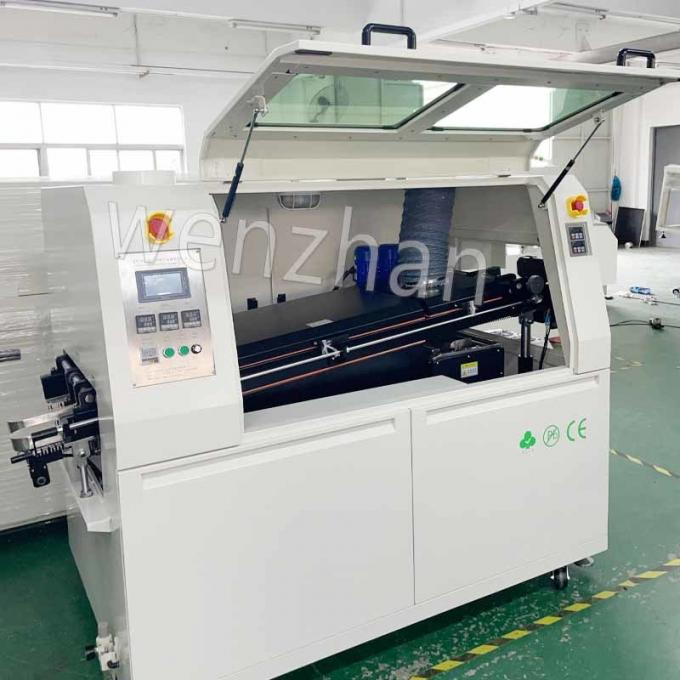

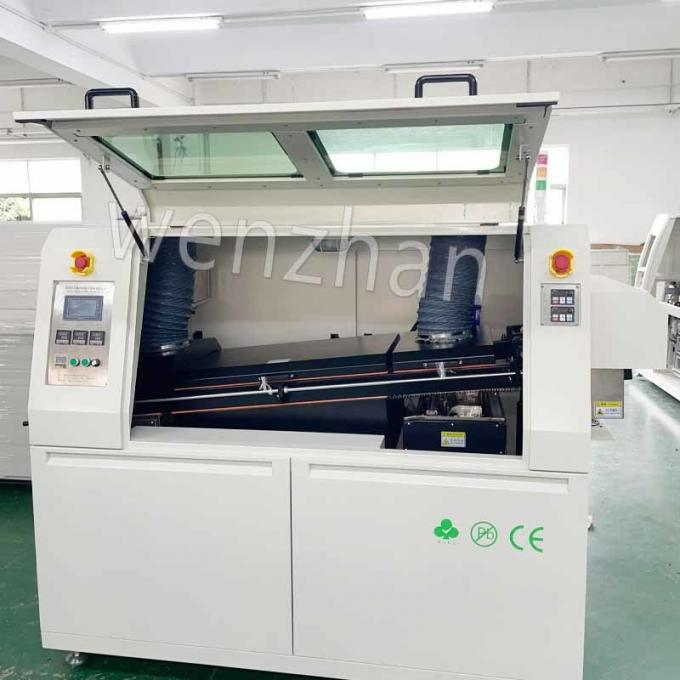

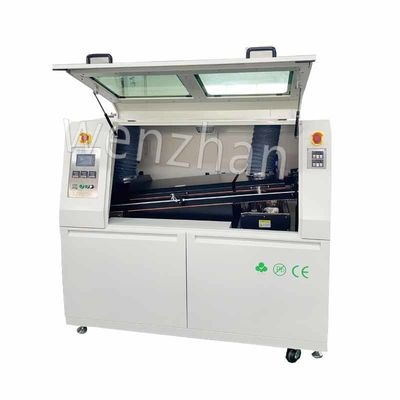

Машина для пайки волновой пайкой WZ-250 поддерживает операции пайки компонентов со сквозными отверстиями на печатных платах, обеспечивая соответствие сборочным линиям SMT требованиям к платам со смешанными технологиями. Он объединяет системы нанесения флюса, предварительного нагрева, пайки и конвейера, поддерживая непрерывные производственные процессы для промышленного применения. Оборудование использует управление на базе ПЛК и ПК, поддерживая регулируемые параметры процесса для различных производственных нужд.
Процесс пайки представляет собой последовательный рабочий процесс, когда печатные платы проходят через машину по конвейеру. Во-первых, система нанесения флюса покрывает нижнюю поверхность печатной платы флюсом, который удаляет окисление с металлических поверхностей и обеспечивает правильное смачивание припоя. Затем печатная плата проходит через зону предварительного нагрева, где температура повышается для активации флюса и снижения термического напряжения во время пайки. Затем печатная плата проходит по волне расплавленного припоя, где сквозные выводы компонентов погружаются в припой для образования электрических соединений. После выхода из волны припоя плата охлаждается, образуя твердые паяные соединения перед выходом из машины.
Машина включает в себя автоматическую систему транспортировки с синхронной подачей досок и регулируемой скоростью с помощью преобразователя частоты. В ванне для припоя используется волновой двигатель с частотным управлением, позволяющий независимо регулировать высоту волны. В системе флюса используется поперечное распылительное сопло, приводимое в движение пневматическим цилиндром, с управлением от ПЛК для равномерного нанесения флюса. В системе предварительного нагрева используются три независимо контролируемые температурные зоны с модульной конструкцией каналов предварительного нагрева. Оборудование включает в себя автоматический очиститель пальцев для обслуживания паяльных пальцев, а также интеллектуальную систему мониторинга и сигнализации для отслеживания рабочего состояния.
Модель №. |
Флазон WZ-250 |
|---|---|
Количество предварительных нагревателей |
3 |
Проход предварительного нагревателя |
1600 мм |
Размер тела |
3300(Д)×1400(Ш)×1560(В) |
Внешний размер |
4100(Д)×1400(Ш)×1560(В) |
Масса |
1100 кг |
Общее/постоянное потребление |
24кВт/6-8кВт |
Подача воздуха |
0,5 МПа |
Стиль предварительного нагрева |
Горячий воздух |
Расход подогревателя |
220 В 8 кВт |
Метод управления |
ПК + ПЛК |
Диапазон темп. заданное значение |
Комнатная температура --- 300°C |
Время предварительного нагрева |
Около 10-15 минут для настройки 150°C |
Применение пайки |
Бессвинцовый |
Емкость паяльной ванны |
320 кг |
Температура ванны для припоя |
300°С |
Расход паяльной ванны |
380В 12кВт |
Температура пайки. метод управления |
ПИД&ССР |
Потребление волнового двигателя |
1кВт 220В |
Плавление припоя |
Около 120 минут для настройки 250°C |
Ширина печатной платы |
50-350 мм |
Скорость конвейера |
300-2000 мм/мин |
Направление конвейера |
Слева направо (справа налево опционально) |
Наклон конвейера |
4-7 º |
Давление флюса/производительность |
3-5 бар/6,5 л |
|
|
Для контроля температуры пайки используются методы ПИД- и твердотельного регулирования, поддерживающие постоянную температуру ванны для припоя во время непрерывной работы. Три независимые зоны предварительного нагрева поддерживают равномерное распределение температуры по ширине печатной платы с точностью температуры в пределах ±2°C. Высота волны припоя регулируется независимо с помощью преобразователя частоты в зависимости от длины выводов компонентов и толщины печатной платы. Ванна для пайки поддерживает запуск по времени: полное плавление припоя происходит в течение 120 минут при температуре 250°C.
Конвейерная система поддерживает регулируемую скорость от 300 до 2000 мм в минуту, что соответствует различным требованиям к производительности. Конвейер работает под наклоном от 4 до 7 градусов, обеспечивая надлежащий поток и дренаж припоя. Направление конвейера в стандартной комплектации настраивается слева направо, а конфигурация справа налево доступна в качестве опции. Система флюса работает при давлении 3–5 бар с емкостью резервуара для флюса 6,5 л, что позволяет увеличить объемы производства между заправками. Конструкция распылительного сопла обеспечивает равномерное покрытие флюсом всей ширины печатной платы, сокращая потери флюса и обеспечивая стабильные результаты пайки.
Эта машина для пайки волной подходит для различных сценариев производства электроники. В основном он используется для сборки компонентов через отверстия, включая разъемы, переключатели, трансформаторы и другие компоненты, которые не могут быть установлены на поверхность. Он поддерживает среды массового производства с требованиями непрерывной работы, обеспечивая высокопроизводительную сборку больших объемов печатных плат. Оборудование также обрабатывает печатные платы смешанной технологии, в которых сочетаются компоненты для поверхностного монтажа и сквозного монтажа, с возможностью выборочной пайки только для областей сквозных отверстий. Он поддерживает операции ремонта и доработки для замены компонентов через отверстие и находит применение в производстве автомобильной, промышленной и аэрокосмической электроники, в которой используются компоненты со сквозным отверстием.
WZ-250 сконфигурирован для применения бессвинцовых припоев и совместим с обычными составами бессвинцовых припоев, используемых в производстве коммерческой электроники.
Машина поддерживает печатные платы шириной от 50 мм до 350 мм, что позволяет использовать большинство стандартных размеров печатных плат со сквозными отверстиями и печатных плат смешанной технологии.
В системе предварительного нагрева используются три независимые зоны контроля температуры с точностью измерения температуры в пределах ±2°C по всему каналу предварительного нагрева. В ванне для пайки используется ПИД-регулятор и твердотельное реле для поддержания постоянной температуры.
