Машина Samsung SMT Hanwha Samsung SM471 Машина для захвата и размещения

Количество:




Запросить Добавить в корзину

Подробная информация о продукте

Выделять:

Машина Samsung SMT 75000CPH

Название продукта: Машина выбора и места Самсунг СМ471

Бренд: САМСУНГ

Модель: SM471

Состояние: Новое и использованное

Скорость: 28 000-75 000 куб.см.

Размер печатной платы: 460 (д) x 400 (ш) (стандарт)/макс. 740 (л) x 460 (ш)

Применимые компоненты: 0402

Вес: 1820 кг

Предоставляемое послепродажное обслуживание: Техническая поддержка видео

Гарантия: 3 месяца

Описание продукта

Подробные характеристики и особенности

SMT Samsung SM471 Машина для захвата и размещения

Samsung SM471 — это высокоскоростной чипомонтажный станок, оснащенный 10 осями для каждой монтажной головки и двойной стрелой.

Высокопроизводительная новая машина для размещения летающих камер, обеспечивающая максимальную скорость мирового класса 75 000 CPH.

0402Чип ~ 14 мм может быть в основном соответствующим и за счет применения высокоскоростного.

Технические характеристики	Машина для захвата и размещения SAMSUNG SMT SM471 Plus
Выравнивание	Летающее Видение
Количество шпинделей	10 шпинделей x 2 портальных
Скорость размещения	75 000 цен в час (оптимум)
Точность размещения	±50 мкм@μ+3σ (на основе стандартных чипов)
Диапазон компонентов	Чип 0402 ~ 14 мм (В 12 мм), IC, разъем (шаг выводов 0,4 мм), BGA, CSP (шаг шарика 0,4 мм)
Размер платы (мм)	50 (Д) x 40 (Ш) ~ 510 (Д) x 460 (Ш) 610 (Д) x 460 (Ш) (опция)
Емкость питателя	120 шт./112 шт. (стыковочная тележка) (из расчета на 8 мм)
Власть	200/208/220/240/380/415 В переменного тока (50/60 Гц, 3 фазы)Макс. 5,0 кВА
Расход воздуха	0,5 ~ 0,7 МПа (5 ~ 7 кгс/см2)
Масса	Прибл. 1820 кг
Внешний размер (мм)	1650 (Д) x 1690 (Г) x 1485 (В)

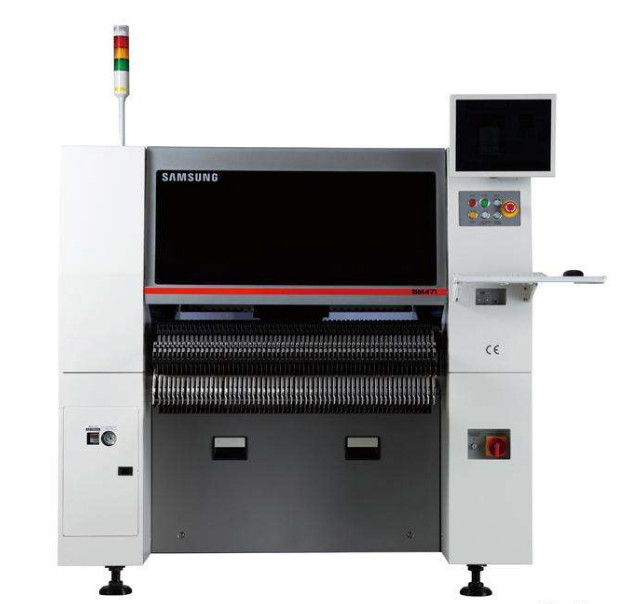

Машина Samsung SMT Hanwha Samsung SM471 Машина для захвата и размещения 0

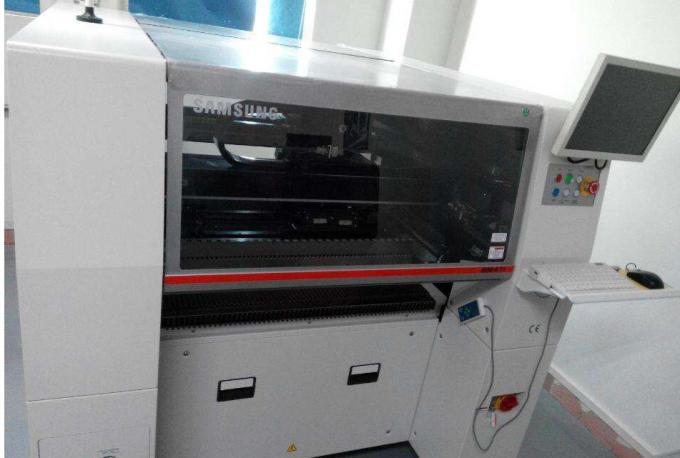

Машина Samsung SMT Hanwha Samsung SM471 Машина для захвата и размещения 1

Машина Samsung SMT Hanwha Samsung SM471 Машина для захвата и размещения 2

Спецификация

СКОРОСТЬ: 75 000 КП/Ч
2 портальных x 10 шпинделей/головок
точность: ±50 мкм@μ+3σ
система: Windows XP
фидер: 120 шт.
Размер печатной платы: 50*40*0,38 мм --- 510*460*4,2 мм
диапазон компонентов: 0402 (01005) Чип ~ □14 мм, 0402, BGA, CSP (шаг шарика 0,4 мм) Макс. высота 12 мм
Источник питания: 200/208/220/240/380/415 В переменного тока (50/60 Гц, 3 фазы), макс. 5,0 кВА
Размер/вес машины: 1650L*1690D*1485H/1820 кг

Способ упаковки:

Способ доставки:

По воздуху, для образцов и небольших посылок, экспресс-доставка по всему миру, например, DHL,UPS,EMS....
По морю, для большой упаковки и количества;
На машине или другими способами по запросу клиента
