Трафаретный принтер для печатных плат SMT DEK Horizon 03iX б/у

Количество:




Запросить Добавить в корзину

Подробная информация о продукте

Название продукта: DEK Horizon 03iX

Модель: Горизонт 03iX

Качество: Высшее

Пакет: Чехол

Состояние: Новое, Новое/бывшее в употреблении

Оплата: Оплата

Тип: Продукты, связанные с машиной SMT

Бренд: ДЭК

Доставка: UPS, DHL, FedEx, по вашему заказу.

Гарантия: 1 год

Описание продукта

Подробные характеристики и особенности

Трафаретный принтер для печатных плат SMT DEK Horizon 03iX б/у

Спецификация стандартной конфигурации

программное обеспечение. Возможна установка машины как с левой, так и с правой стороны.
Камера: цифровая камера HawkEye 750, использующая интерфейс IEEE 1394. Многоканальный. Светодиодное освещение. Угол обзора 11,3 x 8,7 мм. Смотровое окно 26мм2
Позиционирование камеры: Роторные двигатели и энкодеры с разрешением 4 микрона.
Механизм давления швабрыL: с программным управлением, с электроприводом.
Расположение трафарета: Ручной регулятор глубины экрана по ширине.
Выравнивание трафарета: Моторизовано с помощью приводов X, Y и Theta.
Ракель: швабра с двойной задней кромкой с зажимом (1 комплект входит в комплект).
Машинный интерфейс: в комплект входит FMI верхнего и нижнего уровня.
Возможности подключения: доступен RJ-45LAN (сеть) и интерфейс USB2.
Трехцветный маяк: программируемый, со звуковым сигналом.
Документация: Руководства на бумажном носителе, включающие: Оператор, Монтаж, Электрические чертежи. Встроенные технические руководства и учебные пособия, поддерживающие функции оператора. DVD с руководствами и учебными пособиями.

Возможность выравнивания машины	>2 Cpk @ +/- 12,5 мкм, 6 сигм #
Возможность согласования процессов	>2 Cpk @ +/- 25 мкм, 6 сигм #
Время основного цикла	12 секунд (11 секунд с опцией HTC)
Максимальная область печати	510 мм* (X) x 508,5 мм (Y)
Конструкция принтера	Цельная оптимизированная сварная рама
ISCANTM Управление машинами	Управление движением с помощью сети CAN BUS
Операционная система	Windows ХР
Интерфейс оператора	Цветной сенсорный TFT-дисплей, клавиатура и трекбол с технологией DEK InstinctivTM

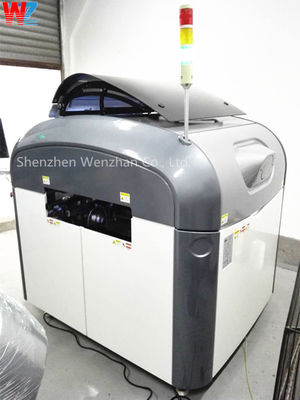

Трафаретный принтер для печатных плат SMT DEK Horizon 03iX 0 б/у

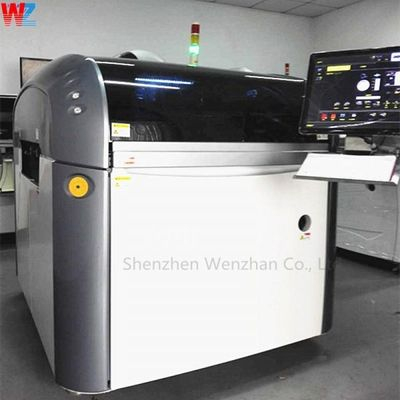

Трафаретный принтер для печатных плат SMT DEK Horizon 03iX 1 б/у

Спецификация транспортной системы

Тип: цельный, с круглыми транспортировочными ремнями толщиной 3 мм, фиксированная передняя направляющая
Совместимость с ESD: Черные транспортировочные ремни и направляющие с поверхностным сопротивлением более 106 Ом.
Регулировка ширины: программируемая задняя направляющая с электроприводом.
Направление транспортировки: слева направо
Справа налево: Слева налево, Справа на право
Размер носителя для обработки (минимум): 50 мм (X) x 40,5 мм (Y)
Размер обработки носителя (максимум): 510 мм (X) x 508,5 мм (Y)
Толщина подложки: от 0,2 до 6 мм.
Вес подложки (максимум): 1 кг.
Коробление подложки: до 7 мм, включая толщину подложки.
Крепление подложки: запатентованные верхние зажимы.
Особенности работы с подложкой: Мягкий рельсовый подъем/посадка, регулятор зажима доски.
Зазор снизу подложки Программируется от 3 мм до 42 мм
