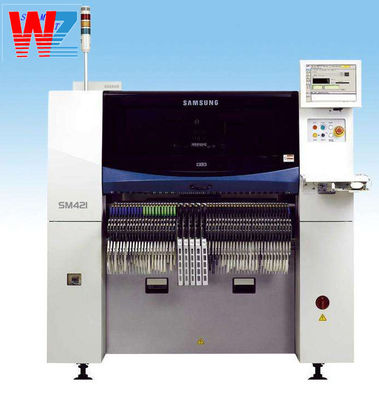

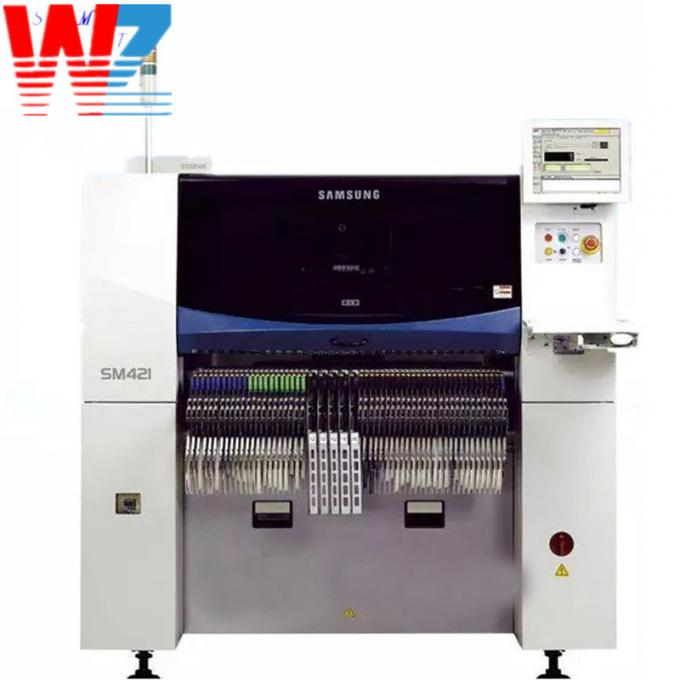

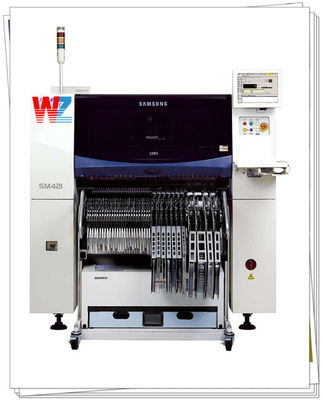

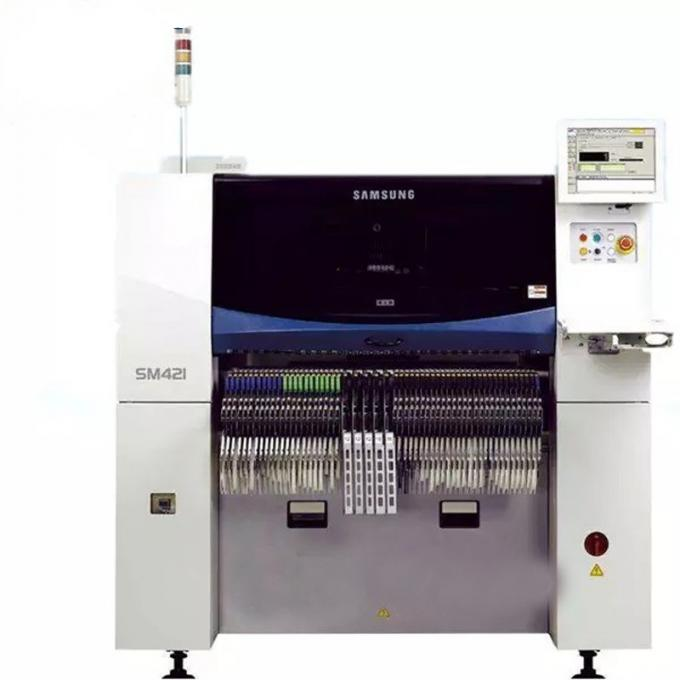

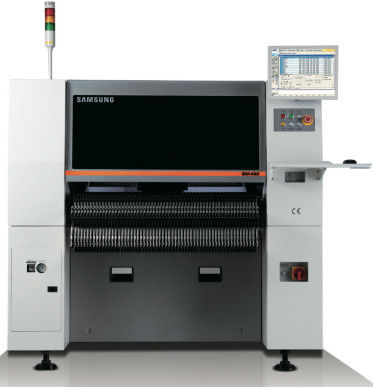

Недорогая машина для захвата и размещения SMT Samsung SM421 в хорошем состоянии
Подробная информация о продукте
Усовершенствованный
высокоскоростной гибкий монтажный станок
В качестве универсального устройства для укладки компонентов, система обзора которого усилена на основе платформы высокоскоростного стружколома SM471 и чья скорость укладки стружки является самой высокой среди укладчиков компонентов того же класса, SM481 реализовал скорость укладки стружки 39 000 CPH, самую высокую среди укладчиков компонентов того же класса, за счет применения головки с одним порталом и десятью шпинделями, а также нового летающего обзора и за счет максимального увеличения движения захвата и установки. Кроме того, он применим для чипов размером до 0402 (01005 дюймов) и микросхем диаметром 42 мм. Это позволило повысить фактическую производительность и качество укладки за счет применения высокоскоростных и высокоточных питателей с электроприводом. Кроме того, поскольку он разработан для совместимости с пневматическими питателями серии SM, он обеспечивает максимальное удобство работы для клиента.
39 000 CPH (оптимально)
1 портальный x 10 шпинделей/головки
Применимые детали: 0402 (01005 дюймов)
~ 42 мм (В15 мм)
Применимая печатная плата: 460 (Д) x 400 (Ш) (Стандарт)
Макс. 740 (Д) x 460 (Ш) (опция)
Высокоскоростной, высокоточный
податчик с электроприводом
— Функция автоматического выравнивания положения подборщика
— Совместим с пневматическими питателями SM
Новая вакуумная система и оптимизированное
движение захвата/размещения Устройство
подачи SMART
— первая в мире автоматическая загрузка и автоматическое сращивание
Свежая энергия в вашем бизнесе
использует новую вакуумную систему
. Июль. 2013
Усовершенствованный высокоскоростной гибкий монтажный станок
Распознавание полярности деталей Распознавание BGA и CSP
Обеспечивает самую высокую скорость размещения среди
устройств для установки стружки того же класса за счет применения нового
механизма с летающей головкой с 10 шпинделями, а также оптимизированного
движения захвата/размещения.
Поскольку он позволяет распознавать детали без остановки после захвата детали за счет
применения оригинальной технологии распознавания изображений «на лету», модель SM481 максимизирует скорость размещения детали, сводя к минимуму время перемещения между положением захвата и размещением. позиции размещения и за счет сокращения времени распознавания практически до нуля.
Обеспечивает сверхвысокую
скорость размещения — 39 000 CPH.
Система коррекции точности размещения.
Чип ±50 мкм (Cpk ≥1,0).
Недавно модернизированная
система калибровки точности размещения автоматически проверяет и корректирует
смещение точки захвата, смещение головки, смещение C/V и т. д.,
чтобы обеспечить надежное размещение детали.
Абсолютная точность ±50 мкм (Cpk 1)
Высокоскоростной
и высокоточный питатель с электроприводом
Питатель SM с электроприводом
• Позволяет комплексно использовать 0603/2P/4P
• Оснащен функцией автоматического выравнивания
положения захвата между устройствами подачи для повышения
скорости одновременной захвата.
• Возможность установки различных скоростей подачи деталей для
повышения стабильности подачи деталей.
• Функция автоматического распознавания шага подачи.
Совместимость с пневматическими питателями SM.
Интеллектуальная подача SM.
• Первый в мире питатель, оснащенный
функциями автоматического сращивания и автоматической загрузки
. Максимизирует удобство работы и фактическую
производительность за счет автоматизации процесса сращивания
для замены катушки детали, которая обычно
выполняется вручную.
Технические характеристики
| Модель | СМ481 |
|---|---|
| Выравнивание | Flying Vision + Stage Vision (опция) |
| Количество шпинделей | 10 шпинделей x 1 портальный |
| Скорость размещения | 39 000 цен в час (оптимум) |
| Точность размещения | Чип/QFP: ±50 мкм@μ+3σ/чип, ±30 мкм@μ+3σ/QFP |
| (На основе стандартных чипов) | |
| Диапазон компонентов | Flying Vision FOV 24: 0402 (01005 дюймов) ~ 16 мм, IC, разъем (шаг выводов 0,4 мм) |
| * BGA, CSP (шаг шарика 0,4 мм) | |
| Видение сцены: (не указано, подразумевается выше) | |
| Размер платы (мм) | Минимум: 50 (Д) x 40 (Ш) |
| Максимум: 460 (Д) x 400 (Ш) | |
| 510 (Д) x 460 (Ш) (опция) | |
| 610 (Д) x 510 (Ш) (опция) | |
| 740 (Д) x 460 (Ш) (опция) | |
| Толщина печатной платы | 0,38 ~ 4,2 |
| Емкость питателя | 120 шт./112 шт. (стыковочная тележка) |
| Утилита | Мощность: 200/208/220/240/380/415 В переменного тока (50/60 Гц, 3 фазы) Макс. 4,7 кВА |
| Расход воздуха: (Не указано) | |
| Масса: прибл. 1655 кг | |
| Внешний размер (мм) | 1650 (Д) x 1680 (Г) x 1530 (В) |
Расширенная применимость к деталям и печатным платам.
Применение новой системы освещения.
• Применимо к деталям размером от 0402 (01005 дюймов) до
42 мм (В15 мм), а также к деталям BGA/CSP.
• Применимо к макс. Печатные платы 740 (Д) x 460 (Ш) для длинных
плат, прикрепленных к светодиодам и дисплеям.
• Поддерживает автоматическое распознавание всего
положения датчика за счет оснащения контрольной камерой
слева и справа соответственно.
Повышенная применимость к деталям нестандартной формы, включая
BGA, CSP и т. д., за счет применения трехступенчатых
систем освещения (боковое, коаксиальное и внешнее освещение).
