Применение продукта
| Модель | САМСУНГ СМ320 |
| Режим распознавания компонентов | ЛЕТАЮЩЕЕ ВИДЕНИЕ + СЦЕНИЧЕСКОЕ ВИДЕНИЕ |
| Компоненты | ЧИП 1608 18500CPH (IPC9850) |
| СОП 15 000 цен в час (IPC9850) | |
| QFP 5500 цен в час (IPC9850) | |
| Система видеонаблюдения с фиксированной камерой | 1.4 SEC/QFP208 (СТАНДАРТНЫЙ ЛОТОК) |
| Точность монтажа | ЧИП/QFP ±50 18500cph/ч |
| ЛЕТАЮЩЕЕ ВИДЕНИЕ | 1005~22 ммМИК (Опция: 0603~12 ммIC/0402~7 ммIC) |
| Стандартное сценическое зрение (FOV 35) | 32 мм IC (шаг 0,4 мм QFP/0,75 мм BGA/~ 55 мм (MFOV)) |
| Стандартное сценическое зрение (FOV 45) | 42 ммIC (шаг 0,5 ммQFP/1,0 ммBGA/~55 мм (MFOV)) |
| Стандартное сценическое зрение (FOV 20) | 17 мм IC (шаг 0,3 мм QFP/0,5 мм BGA) Мин. шаг выводов (QFP) |
| Угол обзора 10 | 0,3 мм (QFP)/0,65 мм (BGA) Мин. шаг шарика (BGA) |
| Угол обзора 15 | 0,5 мм (КФП)/0,75 мм (БГА) |
| Угол обзора 25 | 0,5 мм (КФП)/0,75 мм (БГА) |
| Макс.Высота | H12 мм (стандарт летающей камеры) |
| H15 мм (стандарт летающей камеры) | |
| Размер печатной платы | Минимальный размер: 50 (Д) * 40 (Ш) |
| Макс.размер: 460 (Д) * 400 (Ш) Вариант: 510*460,640*510 |
|
| Толщина печатной платы | 0,38-4,2 мм |
| Количество питателя | 120 шт./112 шт. (стыковочная тележка) |
| Источник питания | 220/220/240 В переменного тока (50/60 Гц, 3 ФАЗЫ) (опция: 340/380/415 В) |
| Воздушный компрессор | 260 НИ/МИН |
| Масса | 1800 кг |
| Измерение | 1650 л*1680 д*1530 ч |

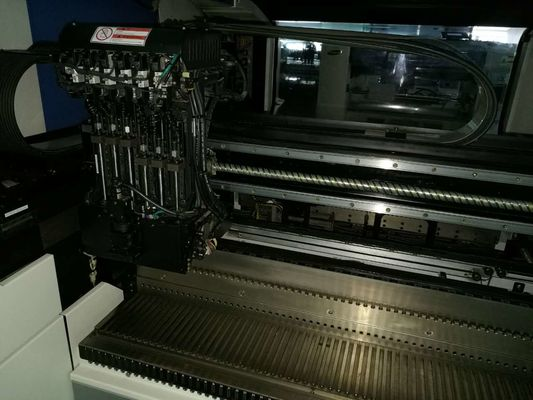

Популярный SM320. Гибкая, удобная в использовании машина и очень надежная. Полный обзор с 6 позиционирующими головками, каждая из которых имеет индивидуальную подсветку, что позволяет оперативно выравнивать 6 совершенно разных компонентов. Направленная вверх камера позволяет размещать компоненты с шагом выводов до 0,4 мм.

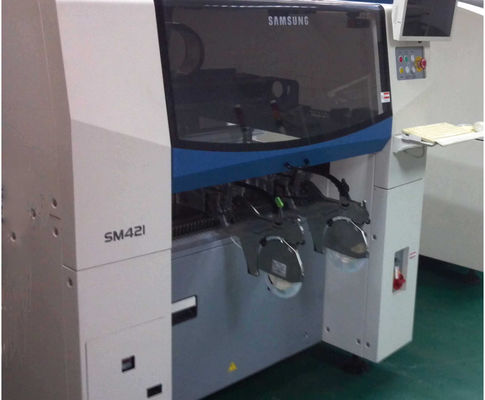

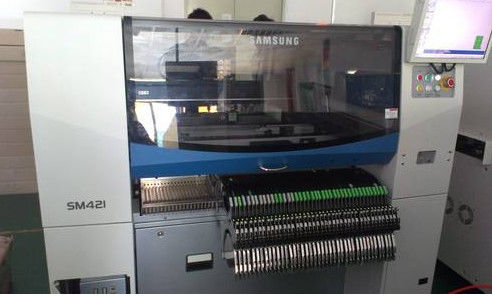

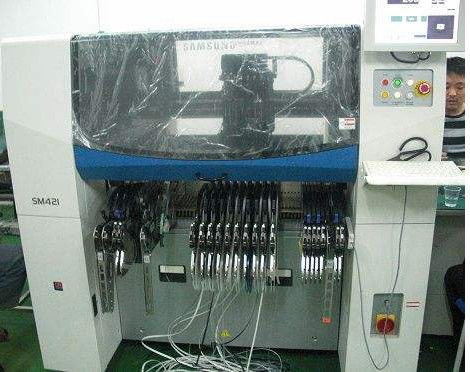

| Название модели | Самсунг СМ421 | |
| Выравнивание | Видение полета + Видение сцены (Если установлен большой конвейер, можно установить только одно сценическое видение) |
|
| Количество шпинделей | 6 шпинделей * 1 портал | |
| Ставка размещения | Летающее Видение | Чип 1608 21 000 CPH (IPC9850) СОП 15 000 цен в час (IPC9850) QFP 5500 цен в час (IPC9850) |
| Точность размещения | Чип/QFP | Точность: ±50@±3σ/чип ±30@±3σ/QF (На основе стандартных чипов) |
| Компонент | Летающее Видение | 0603 ~ 22 мм ИС |
| Стандартное сценическое зрение (FOV35) | ~32 мм микросхема (шаг выводов 0,3 мм) ~55 мм (MFOV) |
|
| Дополнительный сценический обзор (FOV45) | Микросхема ~42 мм (шаг выводов 0,4 мм) ~55 мм (MFOV) |
|
| Макс. Высота | H = 12 мм (стандарт для летающей камеры) H = 12 мм (стандартная сценическая камера) |
|
| Размер платы | Минимум | 50(Д)*40(Ш) |
| Однополосная (максимум) | 400 мм (Д) * 400 мм (Ш) 510 мм (Д) * 460 мм (Ш) (опция) 610 мм (Д) * 510 мм (Ш) (опция) |
|
| Двойная полоса движения (максимум) | - | |
| Толщина печатной платы | 0,38~4,2 мм | |
| Емкость питателя | 120 шт./112 шт. (стыковочная тележка) | |
| Утилита | Власть | 200/208/220/240/380/415 В переменного тока (50/60 Гц, 3 фазы) |
| Макс. 4,7 кВА | ||
| Расход воздуха | 0,5 ~ 0,7 МПа (5,1 ~ 7,1 кгс/см2) | |
| 260 Н/мин | ||
| Масса (кг) | Прибл. 1680 | |
| Внешний размер (мм) | 1650 (Д) x 1690 (Г) x 1535 (В) | |
