Оборудование для производства электронных изделий Линия печатных плат Машина для паяльной станции Smd Bga

Паяльная станция BGA — это специализированное оборудование, используемое в электронной промышленности для доработки компонентов шариковой решетки (BGA). Он позволяет снимать и заменять компоненты BGA на печатных платах (PCB), что позволяет производить ремонт и модификации.

Паяльная станция BGA состоит из нескольких ключевых компонентов, включая нагреватель, систему контроля температуры, микроскоп и вакуумную систему. Нагреватель используется для нагрева компонента BGA и печатной платы, что позволяет расплавить припой и легко снять компонент. Система контроля температуры обеспечивает точный и точный контроль температуры, сводя к минимуму риск повреждения компонентов или печатной платы из-за чрезмерного нагрева. Микроскоп используется для проверки и выравнивания компонента BGA во время процесса доработки. Вакуумная система используется для удержания компонента BGA на месте во время процесса оплавления и обеспечения правильного соединения между компонентом и печатной платой.

Основным принципом паяльной станции BGA является процесс пайки оплавлением. Компоненты BGA крепятся к печатной плате с помощью шариков припоя под компонентом. Во время ремонта станция пайки BGA нагревает компонент и печатную плату до определенной температуры, при которой припой плавится, что позволяет легко снять компонент. После удаления компонента площадки припоя на плате очищаются и подготавливаются для замены компонента.

Паяльная станция BGA. Сменный компонент выравнивается с контактными площадками на печатной плате с помощью микроскопа, обеспечивая точное позиционирование. После выравнивания компонент помещается на печатную плату и снова нагревается. Припой оплавляется, создавая прочное и надежное соединение между компонентом и печатной платой. Вакуумная система помогает удерживать компонент на месте во время процесса оплавления, обеспечивая правильное выравнивание и предотвращая любое перемещение компонента.

В течение всего процесса крайне важно поддерживать точную и контролируемую температуру, чтобы предотвратить повреждение компонентов или печатной платы. Чрезмерное тепло может вызвать термический стресс, приводящий к выходу из строя компонента или печатной платы. Система контроля температуры паяльной станции BGA обеспечивает тщательное регулирование температуры на протяжении всего процесса пайки, сводя к минимуму риск повреждения.

В заключение, паяльная станция BGA — это специализированное оборудование, используемое для снятия и замены компонентов BGA на печатных платах. Он использует процесс пайки оплавлением и включает в себя различные компоненты, такие как нагреватель, систему контроля температуры, микроскоп и вакуумную систему. Станция позволяет эффективно и точно дорабатывать компоненты BGA, обеспечивая ремонт, модернизацию или модификацию в электронной промышленности.

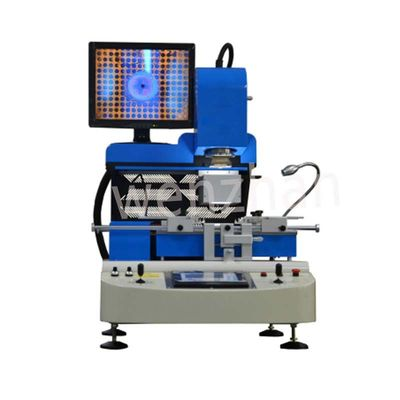

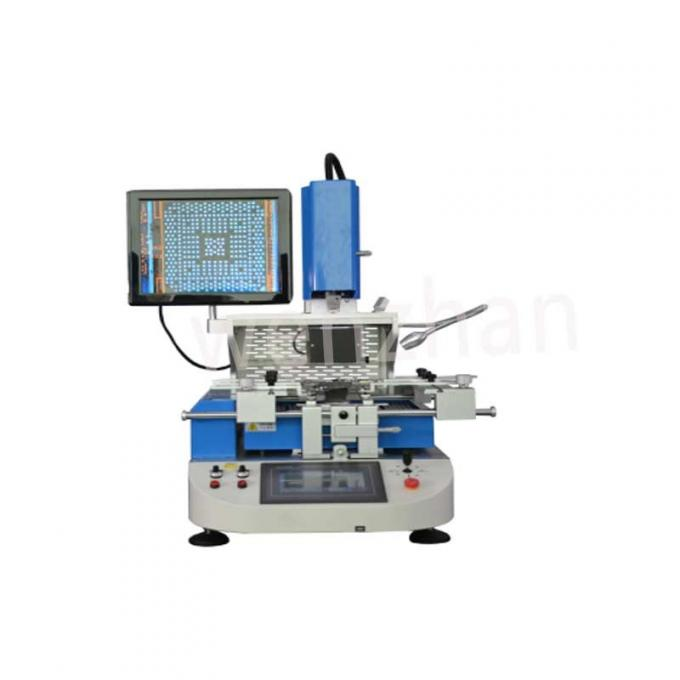

• Модель:WDS-620
• 1. Автоматическая и ручная система управления.

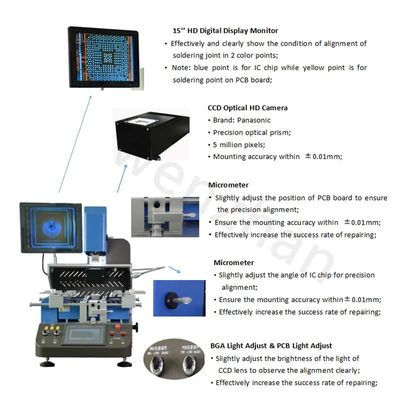

• 2. 5 миллионов CCD-камер, система оптического выравнивания, точность крепления: ± 0,01 мм.
• 3. Управление сенсорным экраном MCGS.
• 5. Позиция лазера
• 6. Успешность ремонта 99,99%.

• 1. Одновременно можно установить 8-сегментную температуру. Это позволяет сохранить тысячи групп температурных кривых;
• 2. Предварительный нагрев ИК-нагревателя большой площади для нижней части печатной платы, чтобы избежать деформации печатной платы во время работы;
• 3. Принята высокоточная термопара K-типа с замкнутым контуром управления и система самонастройки ПИД-параметров, точный контроль температуры ± 1 ℃;
• 4. Обеспечивает множество видов титанового сплава. Фурму BGA можно вращать на 360 градусов для легкой установки;

• 1. Конструкция воздуховыпускного отверстия обеспечивает фокусировку нагрева, что эффективно для повышения эффективности;
• 2. Оплавление верхнего воздуха регулируется, подходит для любых чипов;
• 3. Сопло оснащено разным размером для разных чипов.
