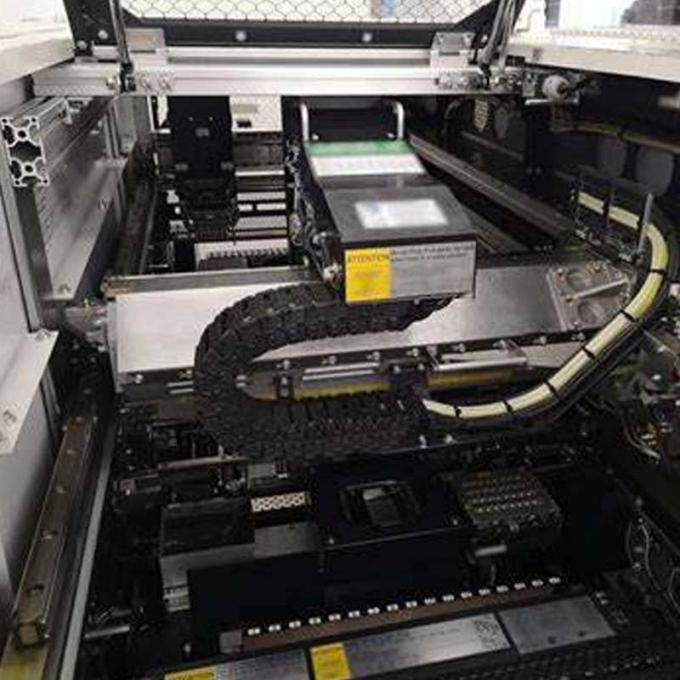

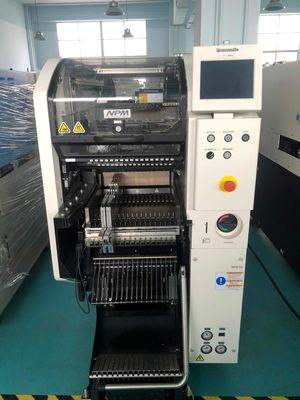

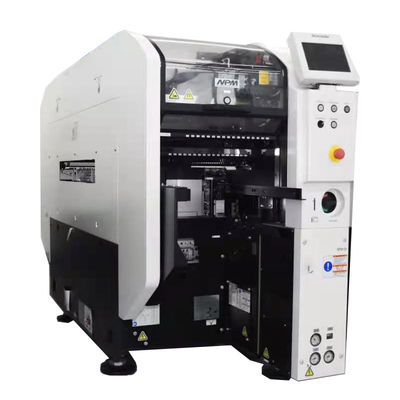

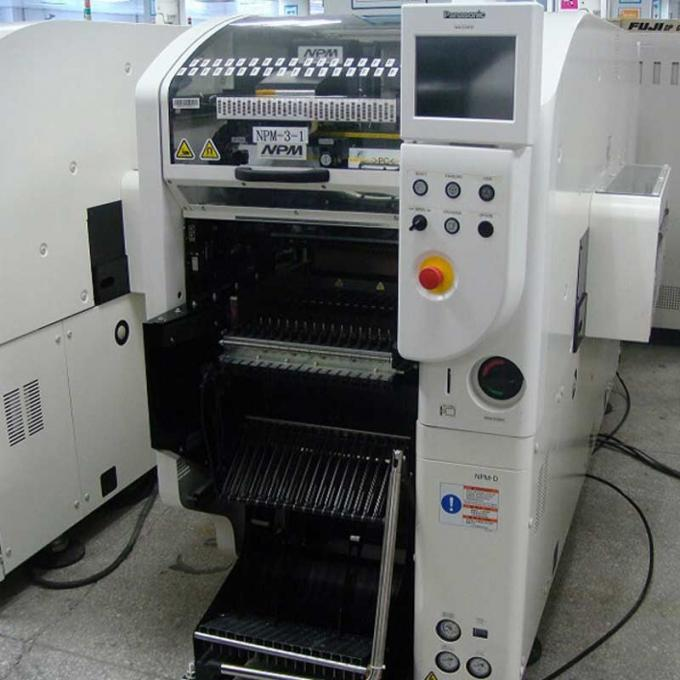

NPM-W NPM-W2 NPM-D3 Машина для захвата и размещения
Машина для захвата и размещения изделий NPM-D3 — это современное автоматизированное оборудование, используемое в электронной промышленности для повышения эффективности процессов сборки. Он разработан специально для высокоскоростного и точного размещения компонентов поверхностного монтажа на печатных платах (PCB).
Машина имеет модульную архитектуру с несколькими головками, которые могут одновременно захватывать компоненты из разных фидеров и точно размещать их в назначенных местах на печатной плате. Возможность параллельной работы значительно повышает эффективность работы и сокращает время производства.
Машина НПМ-Д3 оснащена передовыми системами технического зрения, включая камеры высокого разрешения и алгоритмы распознавания изображений. Эти функции позволяют машине точно определять положение и ориентацию компонентов, обеспечивая точное размещение в соответствии со спецификациями конструкции печатной платы. Системы технического зрения также облегчают обнаружение дефектов, таких как перекосы и недостающие компоненты, способствуя производству высококачественных сборок печатных плат.
Кроме того, машина для захвата и размещения NPM-D3 обеспечивает гибкость в работе с компонентами. Он может работать с широким спектром компонентов поверхностного монтажа, включая резисторы, конденсаторы, интегральные схемы, разъемы и другие небольшие компоненты. Машина поддерживает компоненты различных форм, размеров и типов упаковки, что делает ее подходящей для разнообразных требований сборки.
Пользовательский интерфейс аппарата NPM-D3 удобен и интуитивно понятен. Оно предоставляет операторам множество возможностей программирования, позволяя им легко импортировать данные о разводке печатных плат, создавать производственные планы и определять стратегии размещения компонентов. Программное обеспечение машины также включает функции для оптимизации последовательности компонентов, сокращения времени в пути и минимизации ошибок при размещении.
Перегрузочная машина NPM -D3 широко используется в компаниях-производителях электроники, занимающихся производством бытовой электроники, телекоммуникационных устройств, автомобильной электроники, медицинских приборов и промышленного оборудования. Он особенно подходит для приложений, требующих высокоскоростных и высокоточных процессов сборки, где общее качество и надежность сборок печатных плат имеют решающее значение.
В заключение отметим, что машина для захвата и размещения NPM D3 — это современное, универсальное и эффективное оборудование, предназначенное для высокоскоростного и точного размещения компонентов поверхностного монтажа на печатных платах. Благодаря своей модульной структуре, передовым системам технического зрения и удобному интерфейсу эта машина удовлетворяет широкий спектр потребностей электронного производства и обеспечивает производство высококачественных сборок печатных плат.
Идентификатор модели
| Идентификатор модели | НПМ-Д3 | ||||||
| Задняя головка Передняя головка |
Легкая головка с 16 соплами. |
12-сопловая головка | 8-сопловая головка | 2-сопловая головка | Дозирующая головка | Нет головы | |
| Легкая головка с 16 соплами. | НМ-EJM6D | НМ-EJM6D-МД | НМ-EJM6D | ||||
| 12-сопловая головка | |||||||
| 8-сопловая головка | |||||||
| 2-сопловая головка | |||||||
| Дозирующая головка | НМ-EJM6D-МД | - | НМ-EJM6D-D | ||||
| Инспекционный руководитель | НМ-EJM6D-MA | НМ-EJM6D-А | |||||
| Нет головы | НМ-EJM6D | НМ-EJM6D-D | - | ||||
Спецификация
| Спецификация | |||||||
| Размеры печатной платы *1 (мм) |
Двухполосный режим |
Д 50 х Ш 50 ~ Д 510 х Ш 300 | |||||
| Однополосный режим |
Д 50 х Ш 50 ~ Д 510 х Ш 590 | ||||||
| печатной платы замены Время |
Двухполосный режим |
0 с* *Нет 0 с, когда время цикла составляет 3,6 с или меньше | |||||
| Однополосный режим |
3,6 с* *При выборе коротких конвейеров | ||||||
| Электрический источник | 3-фазный переменный ток 200, 220, 380, 400, 420, 480 В 2,7 кВА | ||||||
| Пневматический источник *2 | 0,5 МПа, 100 л/мин (ANR) | ||||||
| Размеры *2 (мм) | Ш 832 x Г 2 652 *3 x В 1 444 *4 | ||||||
| Масса | 1 680 кг (Только для основного корпуса: зависит от конфигурации опций.) | ||||||
