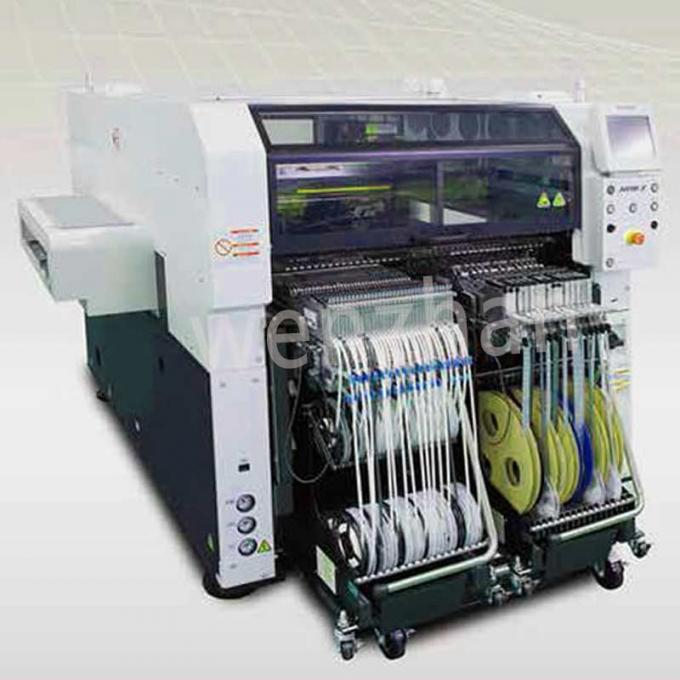

Машина для захвата и размещения PM WX WXS — это сложная и эффективная машина, используемая в процессе сборки по технологии поверхностного монтажа (SMT). Он предназначен для быстрого и точного размещения электронных компонентов на печатных платах.
Ключевые особенности и функции машины для захвата и размещения PM WX WXS включают в себя:
Чтобы использовать машину для захвата и размещения PM WX WXS, операторам сначала необходимо ввести данные о размещении компонента, включая тип компонента, размер, ориентацию и место размещения на печатной плате. Затем в машину загружаются компоненты, которые необходимо разместить, и печатная плата размещается в рабочей зоне машины.
Операторы должны убедиться, что машина правильно откалибрована и компоненты правильно загружены, чтобы избежать ошибок при размещении. Во время работы операторы контролируют процесс размещения и вносят все необходимые корректировки, чтобы гарантировать точное и последовательное размещение компонентов.
Подводя итог, можно сказать, что машина для захвата и размещения PM WX WXS — это надежное и универсальное решение для автоматического размещения компонентов в процессах сборки печатных плат. Его возможности высокоскоростного размещения, интеграция с системой технического зрения, система размещения с несколькими головками и удобный интерфейс делают его отличным выбором для различных приложений сборки SMT.
| Идентификатор модели | НПМ-WX | НПМ-WXS | |
| Модель №. | НМ-EJM9D | НМ-EJM2E | |
| печатной платы |
Однополосный режим | Пакетный монтаж: Д 50 * Ш 50 ~ Д 750 * Ш 610 2-позиционный монтаж: Д 50 * Ш 50 ~ Д 350 * Ш 610 |
|
| Двухполосный режим |
Двойной перенос (пакетный режим): Д 50 * Ш 50 ~ Д 750 * Ш 300 Двойной перенос (2 положения): Д 50 * Ш 50 ~ Д 350 * Ш 300 |
||
| Одиночная передача (пакетная обработка): Д 50 * Ш 50 ~ Д 750 * Ш 590 Одиночная передача (2-позиционная): Д 50 * Ш 50 ~ Д 350 * Ш 590 |
|||
| Электрический источник | 3-фазный переменный ток 200, 220, 380, 400, 420, 480 В 3,0 кВА | 3-фазный переменный ток 200, 220, 380, 400, 420, 480 В 2,1 кВА | |
| Пневматический источник *1 | Мин.0,5 МПа, 200 л/мин (ANR) | ||
| Размеры (мм) | Ш 1 410 *2 * Г 2 570 *3 * В 1 444 *4 | ||
| Масса | 2 740 кг (Только для основного корпуса: зависит от конфигурации опции.) |
2 660 кг (Только для основного корпуса: зависит от конфигурации опций.) |
|
| Размещение головы | По 1 головке с каждой стороны (спереди, сзади) | 1 головка (задняя камера опционально) | |
| компонентов |
Тейпирование |
Лента: 4 ~ 56/72/88/104 мм. | |
| Характеристики передней задней тележки с 17 слотами: Макс. 136 видов продукции (лента 4, 8 мм) | |||
| Палка | Характеристики передней задней тележки с 17 слотами: Макс. 32 типа продуктов (подача одной палочкой) |
Характеристики передней задней тележки с 17 слотами: Макс. 16 типов продуктов *5 (подача одной палочкой) |
|
| Поднос | Характеристики одного бокового лотка: Макс. 24. Характеристики переднего и заднего лотка: Макс. 48. | ||
| Размещение головы | Легкая головка с 16 насадками V2 (на голову) |
Легкая головка с 8 насадками (на голову) |
Головка с 4 насадками (на голову) |
Головка с 3 соплами V2 (на голову) |
| Макс. скорость | 43 000 куб.см (0,084 с/чип) |
23 000 куб.см (0,155 с/чип) |
8 400 c/ч (0,429 с/чип) 7 800 c/ч (0,462 с/податчик QFP) 7 100 c/ч (0,507 с/лоток QFP) *8 |
9 400 карт/час (0,383 секунды/чип) 7 300 карт/час (0,493 секунды/податчик QFP) 6 350 карт/час (0,567 секунды/лоток QFP) *9 |
| Точность размещения (Cpk≧1) |
±25 мкм/чип | ±25 мкм/чип ±40 мкм/QFP □12 мм Менее ±25 мкм/QFP □12 мм ~ □32 мм |
±20 мкм/QFP | ±20 мкм/QFP |
| Размеры компонента (мм) |
0201 чип *6*7/03015 чип *6 0402 чип *6 ~ L 6 * W 6 * T 3 |
Чип 0402 *6 ~ Д 45 * Ш 45 * Т 12 или Д 100 * Ш 40 * Т 12 | Чип 0603 *6 ~ Д 45 * Ш 45 * Т 12 или Д 100 * Ш 40 * Т 12 | Чип 0603 ~Д 120*Ш 90*Т 40 или Д 150*Ш 25*Т 40 |
