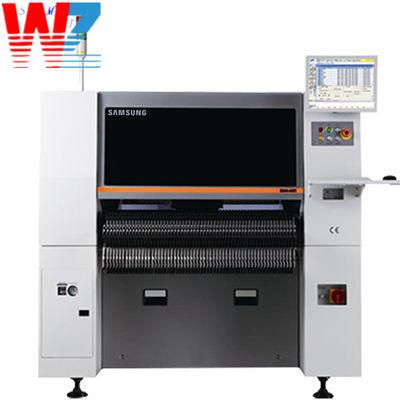

Сборочная машина SMT HANWHA SAMSUNG SM421 Машина для захвата и размещения
Машина для захвата и размещения SM421 — это высокоскоростная и высокоточная машина, используемая в производстве электроники для установки компонентов поверхностного монтажа на печатные платы (PCB). Его производит компания Samsung, ведущая компания в электронной промышленности.

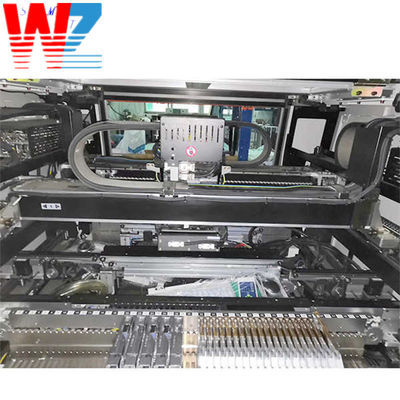

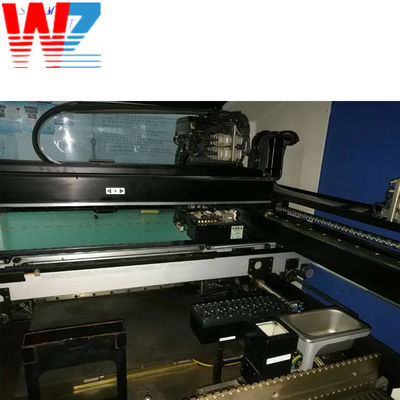

SM421 оснащен системой технического зрения, которая может правильно распознавать и выравнивать компоненты на печатной плате. Он имеет двойные портальные рычаги, которые позволяют одновременно захватывать и размещать несколько компонентов, что обеспечивает высокую скорость размещения и повышенную производительность.
На этой машине можно устанавливать различные типы компонентов, включая резисторы, конденсаторы, интегральные схемы (ИС), матрицы шариковых решеток (BGA) и транзисторы малого контура (SOT). Он имеет диапазон компонентов от 0201 (0,2 x 0,1 мм) до 32 x 32 мм, что делает его подходящим для широкого спектра требований к сборке печатных плат.
SM421 имеет максимальную скорость размещения 42 000 компонентов в час ( CPH ) и точность ±0,03 мм, что обеспечивает точное и эффективное размещение компонентов. Он оснащен системой технического зрения двойной точности, которая сканирует компоненты перед размещением, чтобы убедиться, что они правильно совмещены с печатной платой.
Чтобы использовать машину для захвата и размещения SM421, оператору необходимо выполнить следующие действия:
1. Подготовьте печатную плату. Убедитесь, что печатная плата чистая и правильно подготовлена для установки компонентов. Это включает в себя обеспечение правильного нанесения паяльной пасты или клея.
2. Настройте машину: загрузите необходимые компоненты в устройства подачи машины. SM421 может одновременно обрабатывать до 120 различных типов компонентов.
3. Запрограммируйте машину: введите необходимые инструкции и данные о размещении компонентов в интерфейс машины. Это включает в себя определение положений, ориентации и количества каждого размещаемого компонента.
4. Калибровка системы технического зрения. Запустите процесс калибровки, чтобы убедиться, что система технического зрения машины может точно идентифицировать и выравнивать компоненты.
5. Запустите процесс размещения: запустите машину, чтобы начать процесс размещения. Машина будет брать компоненты из устройств подачи и размещать их в назначенных местах на печатной плате.
6. Мониторинг и проверка. Постоянно контролируйте работу машины, чтобы гарантировать, что компоненты расположены точно и с желаемой скоростью. Периодически проверяйте качество установленных компонентов, чтобы убедиться, что они соответствуют требуемым стандартам.
7. Техническое обслуживание и устранение неисправностей. Выполняйте регулярное техническое обслуживание машины, чтобы поддерживать ее в оптимальном состоянии. Своевременно устраняйте любые проблемы и ошибки, чтобы минимизировать время простоя производства.
В целом, машина для захвата и размещения SM421 — это надежное и эффективное решение для производителей электроники, стремящихся автоматизировать процесс сборки печатных плат. Он обеспечивает высокую скорость установки, точность и универсальность, что делает его пригодным для широкого спектра размеров и форм электронных компонентов.
| Название модели | Самсунг СМ421 | |
| Выравнивание | Видение полета + Видение сцены | |
| (Если установлен большой конвейер, можно установить только одно сценическое видение) | ||
| Количество шпинделей | 6 шпинделей × 1 портальный | |
| Ставка размещения | Летающее Видение | Чип 1608 21 000 CPH (IPC9850) |
| СОП 15 000 цен в час (IPC9850) | ||
| QFP 5500 цен в час (IPC9850) | ||
| Точность размещения | Чип/QFP | Точность: ±50@±3σ/чип |
| ±30@±3σ/QF | ||
| (На основе стандартных чипов) | ||
| Компонент | Летающее Видение | 0603 ~ 22 мм ИС |
| Стандартное сценическое зрение (FOV35) | ~32 мм микросхема (шаг выводов 0,3 мм) | |
| ~55 мм (MFOV) | ||
| Дополнительный сценический обзор (FOV45) | Микросхема ~42 мм (шаг выводов 0,4 мм) | |
| ~55 мм (MFOV) | ||
| Макс. Высота | H = 12 мм (стандарт для летающей камеры) | |
| H = 12 мм (стандартная сценическая камера) | ||
| Размер платы | Минимум | 50(Д)*40(Ш) |
| Однополосная (максимум) | 400 мм (Д) * 400 мм (Ш) | |
| 510 мм (Д) * 460 мм (Ш) (опция) | ||
| 610 мм (Д) * 510 мм (Ш) (опция) | ||
| Двойная полоса движения (максимум) | - | |
| Толщина печатной платы | 0,38~4,2 мм | |
| Емкость питателя | 120 шт./112 шт. (стыковочная тележка) | |
| Утилита | Власть | 200/208/220/240/380/415 В переменного тока (50/60 Гц, 3 фазы) |
| Макс. 4,7 кВА | ||
| Расход воздуха | 0,5 ~ 0,7 МПа (5,1 ~ 7,1 кгс/см2) | |
| 260 Н/мин | ||
| Масса (кг) | Прибл. 1680 | |
| Внешний размер (мм) | 1650 (Д) x 1690 (Г) x 1535 (В) | |
Усовершенствованный
высокоскоростной гибкий монтажный станок
В качестве универсального устройства для укладки компонентов, система обзора которого усилена на основе платформы высокоскоростного стружколома SM471
и чья скорость укладки стружки является самой высокой среди устройств для укладки компонентов того же класса, SM481 реализовал
скорость укладки стружки 39 000 CPH, самую высокую среди укладчиков компонентов того же класса, за счет применения головки
с одним порталом и десятью шпинделями, а также нового летающего обзора и за счет максимального увеличения движения захвата и установки. Кроме
того, он применим для чипов размером до 0402 (01005 дюймов) и микросхем диаметром 42 мм. Это позволило повысить фактическую производительность и
качество укладки за счет применения высокоскоростных и высокоточных питателей с электроприводом. Кроме того, поскольку он
разработан для совместимости с пневматическими питателями серии SM, он обеспечивает максимальное удобство работы для клиента.
