Скорость: 47 000 CPH (оптимальная)
Шпиндель/портал: 10 шпинделей/1 портал
Детали: 03015~□55мм(H15),L75мм
Точность: ±28 мкм при Cpk≥ 1,0/чип
±30 мкм при Cpk≥ 1,0/IC
Макс. печатная плата: Д510xШ510 (стандарт)
L1500xW460 (макс.)
Самая высокая производительность среди чип-монтажников того же класса
Стабильно размещает микросхемы
Повышенное удобство эксплуатации
Машина для захвата и размещения Hanwha DECAN S2, Samsung Машина для захвата и размещения DECAN S2, Устройство для монтажа чипов Hanwha DECAN S2, Устройство для монтажа чипов Hanwha (Samsung) Устройство для монтажа чипов DECAN S2 имеет большую емкость по площади, чем аналогичное оборудование конкурентов, * оптимизировано Высокоскоростное размещение мелких компонентов; Высокоскоростная машина для укладки стружки DECAN S2 оснащена 10 валами на головку и подходит для высокопроизводительных машин для укладки стружки с двойной консолью и магнитной подвеской, которые могут достигать самой высокой скорости среди продуктов того же класса в мире. 92 000 CPH. Добро пожаловать в «Hanwha decan s2, оригинальную высокоскоростную машину для укладки Samsung, машину для захвата и размещения магнитной подвески Hanwha»
SM482PLUS может выполнять высокоскоростную установку чипов со скоростью 40 000 CPH и QFP со скоростью один раз в 1,1 секунды соответственно (каждый на оптимальной скорости), применяя технологию распознавания «на лету», запатентованную Techwin, которая позволяет размещать компоненты на самой высокой скорости среди всех устройств для установки компонентов со средней скоростью. Благодаря однопортальной конструкции с высокоскоростной фортепианной головкой с 10 соплами машина может управляться с минимальными затратами рабочей силы, используя одну сторону машины. Будучи способным производить длинные платы длиной до 1500 мм, машина может похвастаться своей применимостью к самым большим печатным платам среди сборщиков компонентов серии SM.

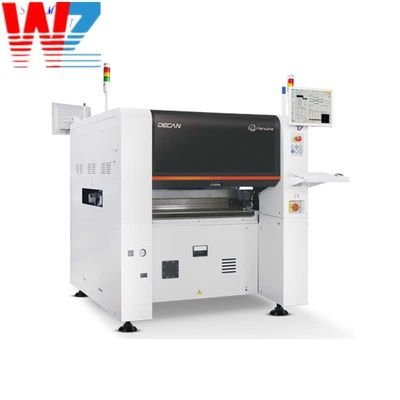

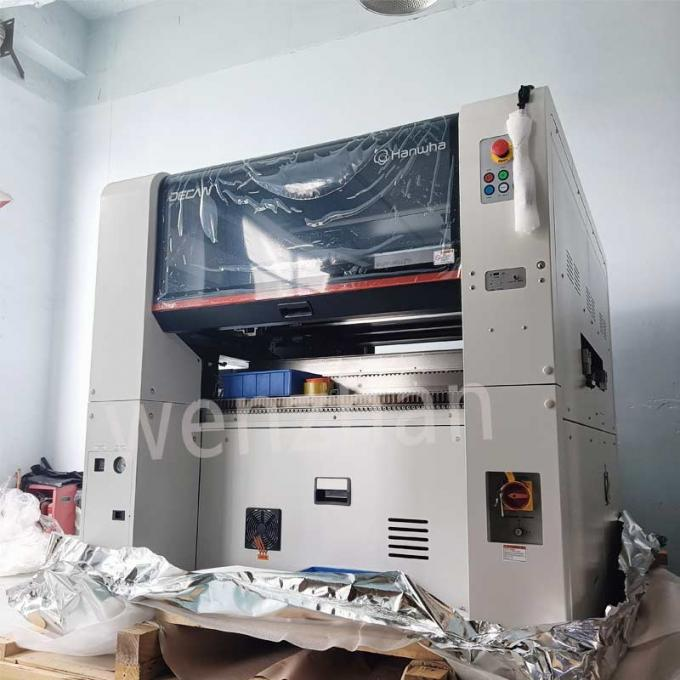

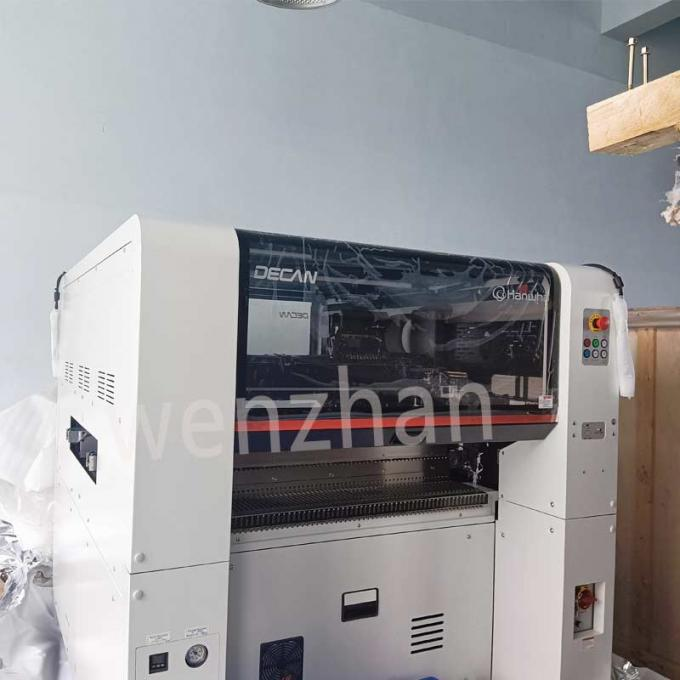

| Модель | ДЕКАН S1 |
| Выравнивание | Летающая камера + фиксированная камера |
| Количество шпинделей | 10 шпинделей x 1 портальный |
| Скорость размещения | 47 000 цен в час (оптимально) |
| Точность размещения | ±28 мкм при Cpk≥ 1,0 |
| Летающая камера | 03015 ~ □16 мм фиксированная камера |
| 42 мм ~ □ 55 мм (MFOV) L55 мм ~ L75 мм Разъем (MFOV) | |
| Макс. Высота | 10 мм (летающий), 15 мм (фиксированный) |
| Печатная плата Мин. Размер (мм) | 50 (Д) х 40 (Ш) |
| Печатная плата Макс. Размер (мм) | 510 (Д) x 510 (Ш) Опция ~ Макс. 1500 (Д) x 460 (Ш) |
| Толщина печатной платы (мм) | 0,38 ~ 4,2 |

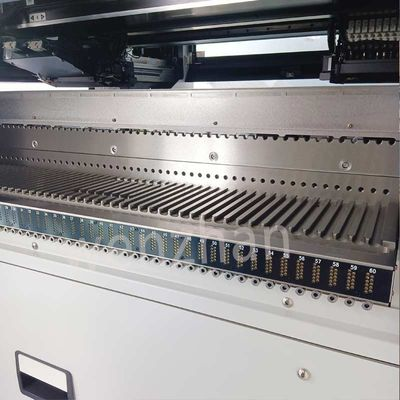

| Емкость питателя (стандарт 8 мм) | 60 шт./56 шт. (стационарная база подачи/стыковочная тележка) 120 шт./112 шт. (фиксированная база подачи/стыковочная тележка) — опция |
| Власть | 3-фазный переменный ток 200/208/220/240/380/415Вмакс. 3,5 кВА |
| Расход воздуха | 5,0~7,0 кгс/см250 Нℓ/мин (вакуумный насос) |
| Вес (кг) | Прибл. 1600 |
| Внешний размер (мм) | 1430 (Д) x 1740 (Г) x 1485 (В) |
| Название модели | SM471plus | SM481plus | SM482plus |
| Шпиндели | 10 шпинделей *2 портала | 10 шпинделей * 1 портал | 6 шпинделей * 1 портал |
| Скорость размещения | 78 000 CPH (оптимум) | 40 000 цен в час (оптимум) | 30 000 цен в час (оптимум) |
| Точность размещения | ±50 мкм при мкм±3σ | ±30 мкм при мкм±3σ | ±30 мкм при мкм±3σ |
| Применимые детали | 0402 ~ 14 мм (В 12 мм) | 0402 ~ 42 мм (В15 мм) | 0402 ~ 55 мм (В 15 мм) |
| Применимая печатная плата |
Макс. 510 (Д) x 460 (Ш) (стандарт) | Макс. 460(Д) x400(Ш)(Стандарт) | Макс. 460(Д) x400(Ш)(Стандарт) |
| Макс. 610 (Д) x 460 (Ш) (опция) | Макс. 1500 (Д) x 460 (Ш) (опция) | Макс. 1200 (Д) x 510 (Ш) (опция) | |
| Размер (мм) | 1650*1690*1458 | 1650*1680*1530 | 1650*1680*1458 |
