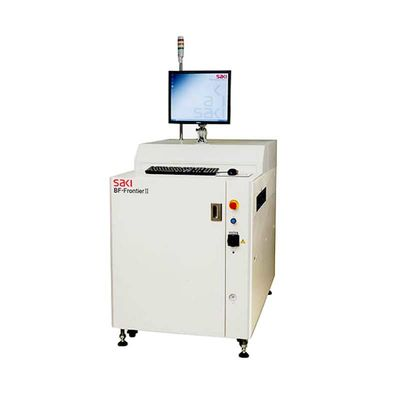

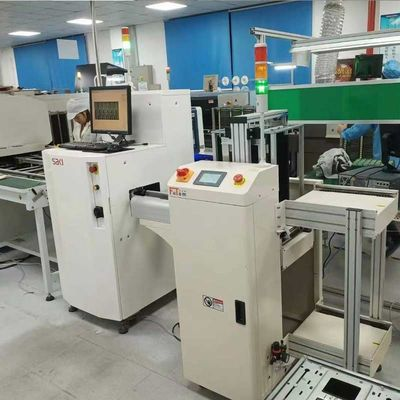

Автоматизированная машина для оптического контроля печатных плат BF-Frontier II Saki AOI
BF-Frontier используется для контроля печатных плат большого размера. В этом оборудовании уникальная синхронизация управления программным и аппаратным обеспечением, ускоренный метод сканирования и стабильная система оптического освещения позволяют BF-Frontier легко выполнить проверку печатной платы большого размера за 25 секунд. Более 1/3 компьютерных материнских плат в мире проверены компанией BF-Frontier.
Система визуализации высокого разрешения
Благодаря превосходному разрешению 18 мкм и цветной ПЗС-камере сканирования линий обе системы AOI обеспечивают точные и стабильные результаты контроля. Скругления припоя на таких маленьких компонентах, как чип 0201 [0603] с высокой плотностью установки, а также микросхемы с шагом вывода 0,4 мм легко проверяются и анализируются.
Высокая пропускная способность
BF-Frontier ll оснащен оригинальной альтернативной системой сканирования Saki, которая захватывает несколько изображений освещения за одно сканирование. Недавно разработанная система захвата цвета позволяет увеличить скорость сканирования в два раза по сравнению с предыдущей моделью. Для захвата доски размера L (460 x 500 мм) требуется всего 10 секунд. Общее время такта, включая проверку, также значительно сокращается.
Преимущество линейного сканирования визуального контроля
Дополнительные компоненты на плате можно обнаружить, только установив одно окно проверки на всю плату. Это реализуется за счет преимущества метода линейного сканирования.
Новый интерфейс
Обновленный пользовательский интерфейс упрощает настройку данных проверки с помощью предустановленной стандартной библиотеки Saki. А дополнительная новая функция KPK, которая автоматически определяет разницу между поверхностью платы и поверхностью компонента, упрощает обнаружение недостающего компонента. Это обеспечивает сокращение времени на создание данных проверки при запуске производства.
Гибкость
BF-Frontier ll имеет зазор 40 мм в верхней части платы и 40 мм в нижней части. Это позволяет использовать большинство печатных плат с высокими компонентами. Кроме того, BF-Frontier ll можно использовать на любом этапе процесса производства печатных плат: после печати, после монтажа, постоблива/переплавки или ручного монтажа.
Прослеживаемость
Дополнительная функция BF-Frontier ll позволяет считывать все типы штрих-кодов и 2D-кодов на плате. О результатах проверки сообщается с номером кода. Это позволяет легко обрабатывать данные SPC и управлять данными журналов на производственных линиях.
Коаксиальный верхний светильник
Состояние пайки проверяют освещением коаксиального верхнего освещения. На проверку не влияет затенение соседних высоких компонентов, поэтому одна и та же библиотека доступна в любом месте платы.
Особенность:
| МОДЕЛЬ | БФ-Фронтир II |
| Разрешение | 18 мкм |
| Размер платы | 60х50-500х460мм |
| Толщина платы | 0,6–3,2 мм, 24–126 мил |
| Деформация доски | +/- 2 мм, 79 мил |
| Зазор печатной платы | Верх: 40 мм, Низ: 40 мм |
| Поддержка повернутых компонентов | Доступно для вращения на 359° [единица из 1] |
| Категории проверок | Наличие/отсутствие, смещение, надгробие, реверс, полярность, перемычка, посторонний материал, отсутствие припоя, недостаточный припой, поднятый вывод, поднятая микросхема и дефект фллета. Имя каждого дефекта может быть свободно изменено системной функцией. |
| Время такта*1*2[460*500 мм] | Примерно 21 сек. |
| Время сканирования изображения*1 (460*500 мм) | Примерно 10 сек. |
| Камера [обработка изображений] | Линейная цветная ПЗС-камера |
| Освещение | светодиодная система освещения |
| Транспортный конвейерный метод | Плоскоременная передача |
| Высота конвейера передачи | 900+/-20 мм |
| Регулировка ширины передаточного конвейера | Руководство |
| Операционная система | английская версия Windows XP |
| Дополнительная система | BF-Editor/BF-RP1/BF-монитор/BF-просмотр |
| Необязательный | Распознавание 2D-штрих-кода, журнальный принтер, автоматическая регулировка ширины транспортерного конвейера |
| *1Если размер печатной платы меньше 460*500 мм, время сканирования изображения будет меньше этих значений. *2 Включая время сканирования изображения. |
|
| Характеристики установки | |
| Требование к электроэнергии | Однофазный ~100–120 В/200–240 В+/-10 %, 50/60 Гц |
| Потребляемая мощность | 750 ВА |
| Требование к воздуху | 0,5 МПа, 5 л/мин (ANR), 73 фунтов на квадратный дюйм, 0,18 куб. футов в минуту |
| Среда использования | 15°C [59F]–30°C[86F]/15–80 % относительной влажности (без конденсации). |
| Уровень шума | 58,3 дБ |
| Размеры | 850 (Ш)*1340[Д]x1230(В) мм |
| Масса | Приблизительно 450 кг 992 фунта |
