SAKI BF-Comet10 Автономная машина для контроля AOI SMT

Обзор машины SAKI BF-Comet10 AOI

Основная техническая архитектура

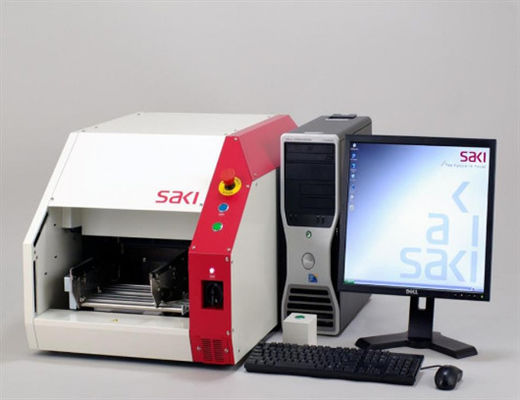

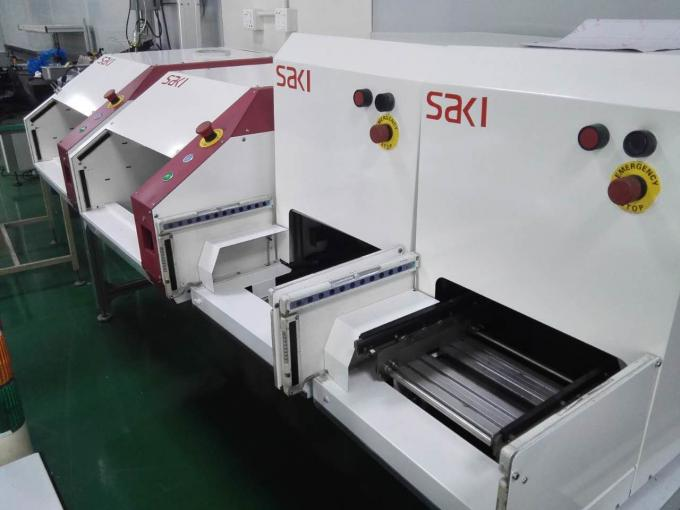

BF-Comet10 — это автономная автоматизированная машина оптического контроля производства SAKI, предназначенная для контроля качества в процессах сборки SMT. В нем используется оригинальная технология альтернативного линейного сканирования SAKI в сочетании с недавно разработанной системой захвата цвета, что сокращает продолжительность проверки по сравнению с предыдущей моделью BF18D-P40.

Конфигурация BF-Comet10 с разрешением 10 мкм разработана для проверки печатных плат с высокой плотностью монтажа и поддерживает проверку компонентов микросхем 01005 и выводов с шагом 0,4 мм. Будучи настольной системой с компактными размерами, она может быть развернута на ограниченной площади, что делает ее подходящей для случаев, когда установка линейного инспекционного оборудования невозможна.

Машина оснащена цветной линейной ПЗС-камерой, которая снимает подробные изображения поверхностей печатных плат для алгоритмического анализа. Автономная конструкция позволяет работать независимо от основной производственной линии, поэтому инспекционные мероприятия не мешают непрерывному производственному потоку.

Применимые производственные процессы SMT

Машина BF-Comet10 AOI подходит для использования на нескольких этапах процесса сборки SMT. Его можно использовать для проверки после этапа печати паяльной пасты, проверки перед оплавлением после размещения компонентов и проверки после оплавления после завершения пайки. Такая многоступенчатая применимость позволяет корпоративным покупателям использовать одно устройство для контроля качества на разных этапах производства.

В дополнение к стандартным сборочным линиям SMT, машина также подходит для проверки сквозных компонентов после ручной установки, а также деталей, паяных погружением. Это делает его применимым для операций сборки печатных плат смешанной технологии.

Технические характеристики станка SAKI BF-Comet10 AOI

Параметр	Ценить
Размер оборудования	580x850x452 мм
Вес оборудования	80 кг
Электропитание оборудования	200-240 В переменного тока, 400 ВА
Может определить размер печатной платы	50х50-250х330мм
Имиджевое решение	изображение 10 мкм, 18 мкм
Время сканирования	250х330мм
печатная плата	Прибл. 7 секунд
Камера	Цветная линейная ПЗС-матрица
Станция обнаружения	Подходит для тестирования после печати, перед печью и после
Элементы обнаружения печи	Паяльная паста
Обнаружение	Нет, офсет, меньше жести, многожестяной, битый, загрязненный
Обнаружение деталей	недостающие детали, смещение, перекос, монтаж, боковая сторона, переворот, инверсия полярности, неправильные детали, поломка, поверхность ИС. Дифференциация символов.
Обнаружение пятна пайки	олово, меньше олова, ровное олово, ложная сварка штифта, загрязнение стопы, пластины

Примечание. Преобразование символов применяется в соответствии со спецификацией: тильда заменена дефисом.

Возможности проверки машин SAKI BF-Comet10 AOI

Проверка паяльной пасты

На этапе послепечатной обработки машина проверяет отложения паяльной пасты на контактных площадках печатной платы. Он выявляет дефекты, связанные с наличием паяльной пасты, смещением положения, недостаточным объемом припоя, чрезмерным объемом припоя, нарушением рисунка пасты и загрязнением пасты. Это позволяет производителям заранее корректировать параметры печати, уменьшая количество дефектов пайки в дальнейшем.

Проверка размещения компонентов

При проверке перед оплавлением машина проверяет размещенные компоненты на наличие ряда дефектов размещения. К ним относятся отсутствующие компоненты, позиционное смещение, перекошенное размещение, надгробие, боковое расположение, перевернутые компоненты, перепутанная полярность, неправильные номера деталей, поломка компонентов и дифференциация печатных символов на поверхностях микросхемы. На этом этапе выявляются ошибки размещения перед перекомпоновкой, когда исправление обходится дешевле.

Проверка паяных соединений

При проверке после оплавления машина оценивает качество паяного соединения. Он определяет такие состояния, как чрезмерный припой, недостаточный припой, перемычки припоя, неправильная сварка контактов и связанные с ними аномалии пайки, а также загрязнение поверхности платы. Этот заключительный этап проверки гарантирует, что только соответствующие сборки перейдут к последующим этапам тестирования или упаковки.

Характеристики упаковки и доставки

Машина упакована в деревянный ящик, обеспечивающий структурную защиту при международной транспортировке и погрузочно-разгрузочных работах. На основные компоненты распространяется трехмесячная гарантия, которая распространяется на дефекты материалов и изготовления при нормальных условиях эксплуатации.

Доставка возможна через UPS, DHL, FedEx и других указанных перевозчиков в зависимости от требований покупателя к доставке. Машина доступна в новом состоянии, с полной сопроводительной документацией в стандартной комплектации.

Часто задаваемые вопросы

Каков максимальный размер печатной платы, которую может проверить BF-Comet10?

Машина поддерживает проверку печатных плат размером от 50x50 мм до 250x330 мм.

Какие варианты разрешения доступны для BF-Comet10?

Машина поддерживает конфигурации разрешения 10 мкм и 18 мкм. Конфигурация 10 мкм предназначена для проверки печатных плат высокой плотности.

Для каких этапов производства подходит эта машина AOI?

Его можно использовать для проверки после печати паяльной пасты, проверки перед оплавлением после размещения компонентов и проверки паяных соединений после оплавления. Он также поддерживает проверку компонентов, вставленных вручную и припаянных погружением.

Какая гарантия предоставляется на основные компоненты?

На основные компоненты машины распространяется трехмесячная гарантия при нормальных условиях эксплуатации.
