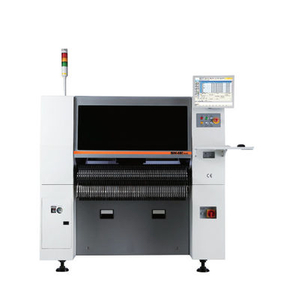

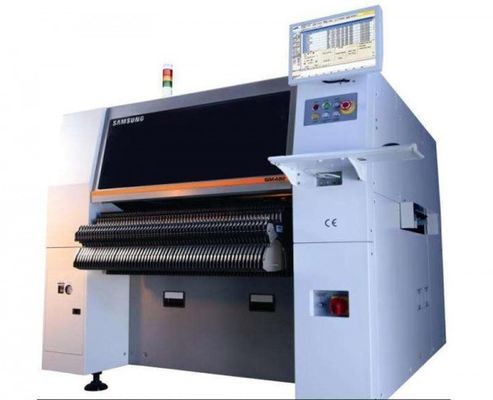

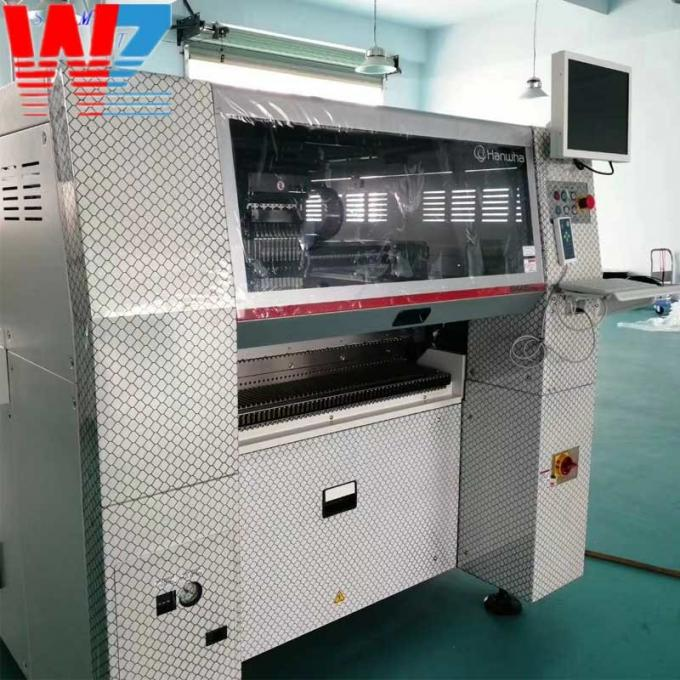

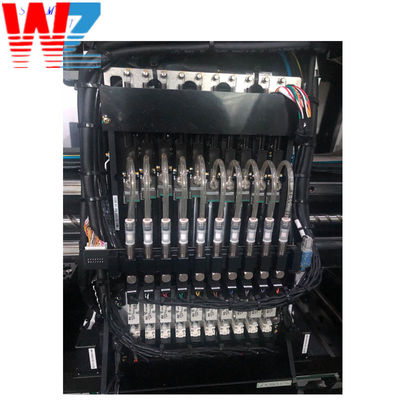

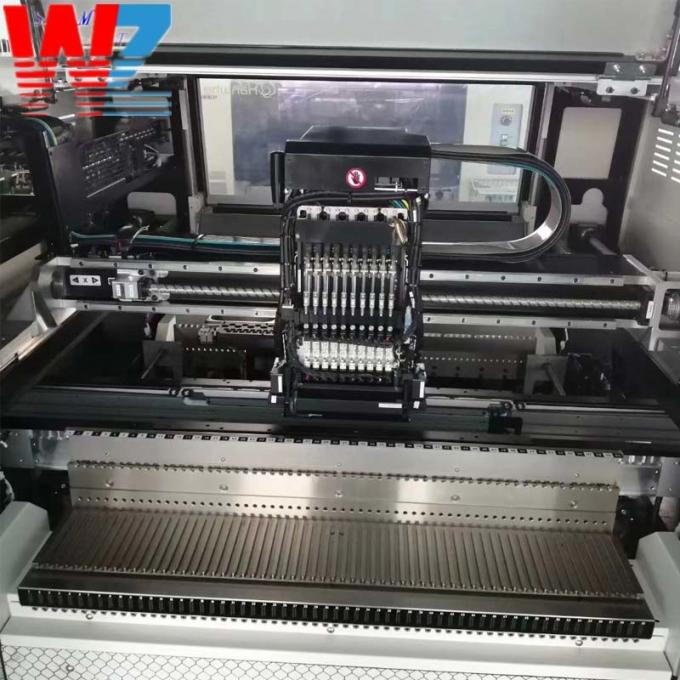

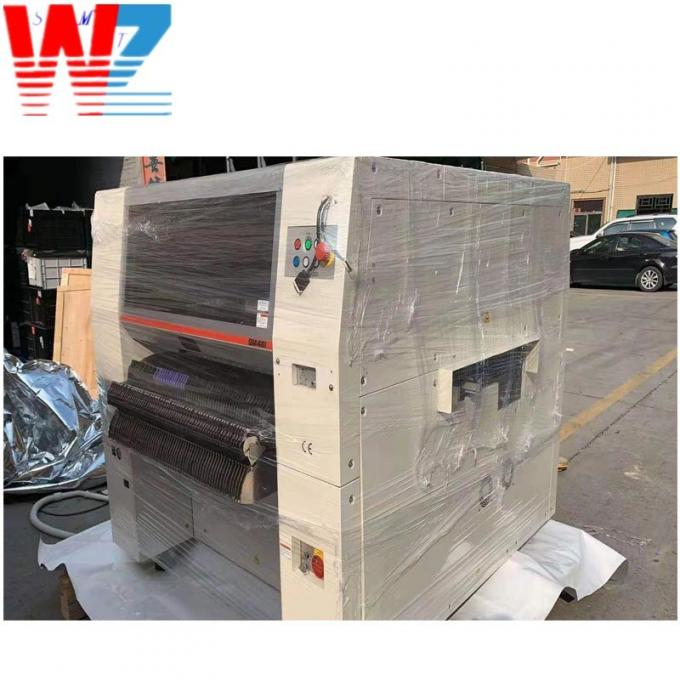

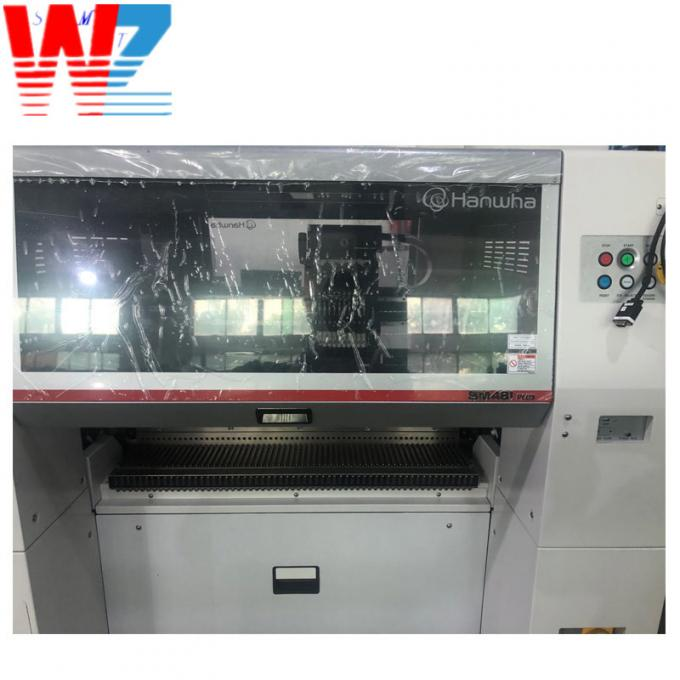

В качестве устройства для установки компонентов общего назначения, система обзора которого усилена на основе платформы высокоскоростного стружколома SM471 и чья скорость укладки стружки является самой высокой среди устройств для установки компонентов того же класса, SM481 достиг скорости укладки стружки 38 000 CPH, самой высокой среди устройств для установки компонентов того же класса, за счет применения головки с одним порталом и десятью шпинделями, а также нового летающего обзора и за счет максимального увеличения движения захвата и установки.
Кроме того, он применим для чипов до 0402 и микросхем □42 мм. Это позволило повысить фактическую производительность и качество укладки за счет применения высокоскоростных и высокоточных питателей с электроприводом. Кроме того, поскольку он разработан для совместимости с пневматическими питателями серии SM, он обеспечивает максимальное удобство работы для клиента.

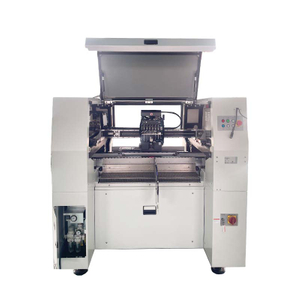

| Название модели | SM471plus | SM481plus | SM482plus |
| Шпиндели | 10 шпинделей *2 портала | 10 шпинделей * 1 портал | 6 шпинделей * 1 портал |
| Скорость размещения | 78 000 CPH (оптимум) | 40 000 цен в час (оптимум) | 30 000 цен в час (оптимум) |
| Точность размещения | ±50 мкм при мкм±3σ | ±30 мкм при мкм±3σ | ±30 мкм при мкм±3σ |
| Применимые детали | 0402 ~ 14 мм (В 12 мм) | 0402 ~ 42 мм (В15 мм) | 0402 ~ 55 мм (В 15 мм) |
| Применимая печатная плата |
Макс. 510 (Д) x 460 (Ш) (стандарт) | Макс. 460(Д) x400(Ш)(Стандарт) | Макс. 460(Д) x400(Ш)(Стандарт) |
| Макс. 610 (Д) x 460 (Ш) (опция) | Макс. 1500 (Д) x 460 (Ш) (опция) | Макс. 1200 (Д) x 510 (Ш) (опция) | |
| Размер (мм) | 1650*1690*1458 | 1650*1680*1530 | 1650*1680*1458 |
