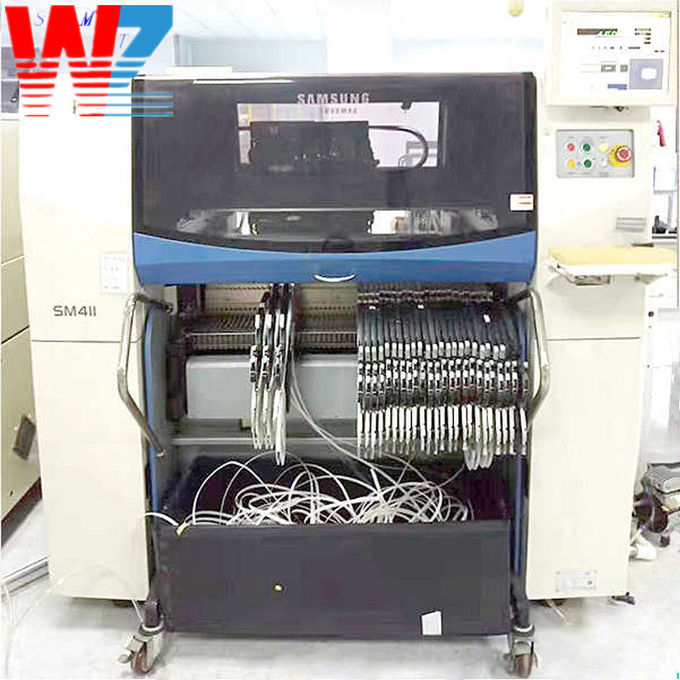

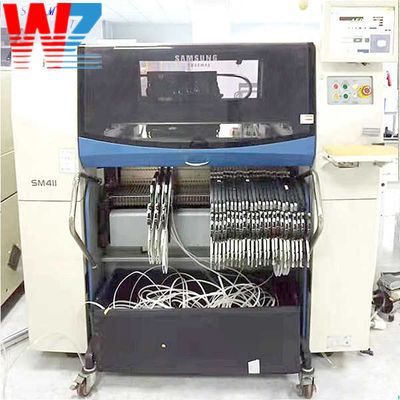

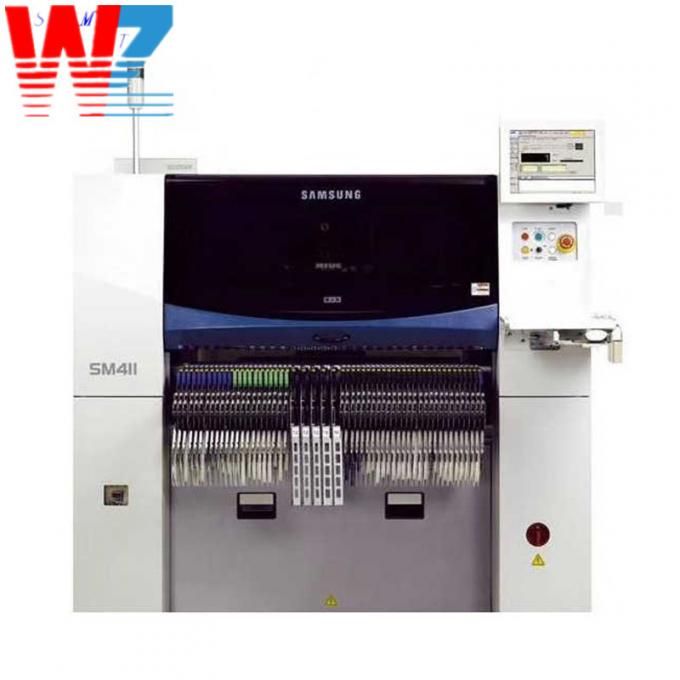

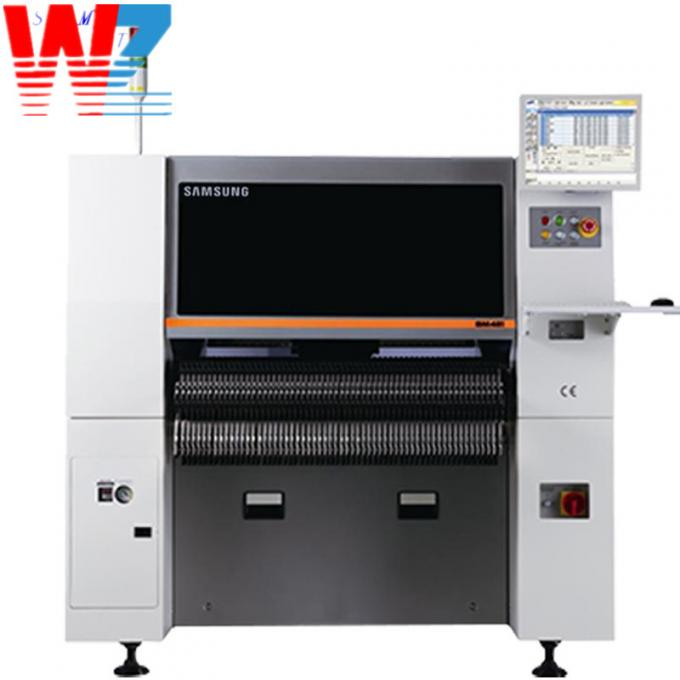

Дешевое и хорошее состояние SMT Samsung SM411 Pick and Place Machine Smt Mounter
Подробная информация о продукте
Расширенные функции
Высокоскоростное гибкое крепление
В качестве универсального устройства для установки компонентов, система обзора которого усилена на основе платформы высокоскоростного стружколома SM471 и чья скорость укладки стружки является самой высокой среди устройств для установки компонентов того же класса, SM481 достиг скорости укладки стружки 39 000 CPH, самой высокой среди устройств для установки компонентов того же класса, за счет применения головки с одним порталом и десятью шпинделями, а также нового летающего обзора и максимального увеличения движения захвата и установки. Кроме того, он применим для чипов размером до 0402 (01005 дюймов) и микросхем диаметром 42 мм. Это позволило повысить фактическую производительность и качество укладки за счет применения высокоскоростных и высокоточных питателей с электроприводом. Кроме того, поскольку он разработан для совместимости с пневматическими питателями серии SM, он обеспечивает максимальное удобство работы для клиента.
39 000 цен в час (оптимум)
1 портальный x 10 шпинделей/головка
Применимые детали: 0402 (01005 дюймов) ~ 42 мм (В15 мм)
Применимая печатная плата: 460 (Д) x 400 (Ш) (стандарт) Макс. 740 (Д) x 460 (Ш) (опция)
Высокоскоростной, высокоточный питатель с электроприводом
Новая вакуумная система и оптимизированное движение захвата/размещения
SMART-кормушка
Свежая энергия в вашем бизнесе
Применяет новую вакуумную систему
Июль. 2013 год
Усовершенствованное высокоскоростное гибкое крепление
Распознавание полярности деталей. Распознавание BGA и CSP.
Обеспечивает самую высокую скорость размещения среди устройств для укладки стружки того же класса за счет применения нового механизма летающей головки с 10 шпинделями, а также оптимизированного движения захвата/установки.
Поскольку модель SM481 позволяет распознавать детали без остановки после захвата детали за счет применения оригинальной технологии распознавания изображений «на лету», модель SM481 максимизирует скорость размещения детали, сводя к минимуму время перемещения между положением захвата и положением размещения, а также сокращая время распознавания почти до нуля.
Обеспечивает сверхвысокую скорость размещения — 39 000 CPH.
Система коррекции точности размещения
Чип ±50 мкм (Cpk ≥1,0)
Недавно модернизированная система калибровки точности размещения автоматически проверяет и корректирует смещение точки захвата, смещение головки, смещение C/V и т. д., чтобы обеспечить надежное размещение детали.
Абсолютная точность ± 50 мкм (Cpk 1)
Высокоскоростной и высокоточный питатель с электроприводом
Минимальная задержка размещения детали за счет оптимизации пневматического пути.
Обеспечивает стабилизированный захват деталей и минимизирует расход воздуха за счет применения вакуумного насоса.
Расширенная применимость к деталям и печатным платам
Применяет новую систему освещения
Повышенная применимость к деталям необычной формы, включая BGA, CSP и т. д., за счет применения трехступенчатой системы освещения (боковое, коаксиальное и внешнее освещение).
Технические характеристики
| Модель | СМ481 |
|---|---|
| Выравнивание | Flying Vision + Stage Vision (опция) |
| Количество шпинделей | 10 шпинделей x 1 портальный |
| Скорость размещения | 39 000 цен в час (оптимум) |
| Точность размещения | Чип/QFP ±50 мкм@μ+3σ/чип, ±30 мкм@μ+3σ/QFP |
| (На основе стандартных чипов) | |
| Диапазон компонентов | Поле обзора полета 24 |
| 0402 (01005 дюймов) ~ 16 мм, микросхема, разъем (шаг выводов 0,4 мм) | |
| * BGA, CSP (шаг шарика 0,4 мм) | |
| Сценическое видение | |
| Размер платы (мм) | Минимум 50 (Д) x 40 (Ш) |
| Максимум 460 (Д) x 400 (Ш) | |
| 510 (Д) x 460 (Ш) (опция) | |
| 610 (Д) x 510 (Ш) (опция) | |
| 740 (Д) x 460 (Ш) (опция) | |
| Толщина печатной платы | 0,38 ~ 4,2 |
| Емкость питателя | 120 шт./112 шт. (стыковочная тележка) |
| Утилита | Питание переменного тока 200/208/220/240/380/415 В (50/60 Гц, 3 фазы) Макс. 4,7 кВА |
| Расход воздуха | |
| Масса | Прибл. 1655 кг |
| Внешний размер (мм) | 1650 (Д) x 1680 (Г) x 1530 (В) |
| Настоящая катушка | |
| Новая катушка | |
| • Минимальная задержка размещения детали благодаря оптимизации пневматического пути. | |
| • Обеспечивает стабилизированный захват деталей и минимизирует расход воздуха за счет применения вакуумного насоса. | |

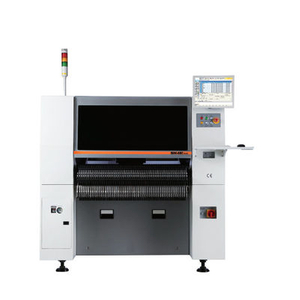

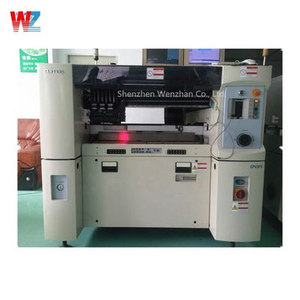

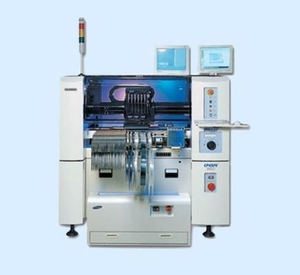

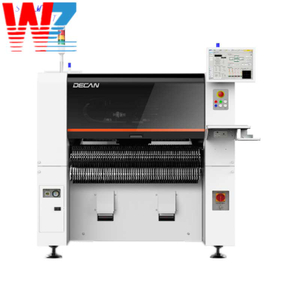

Сопутствующий продукт

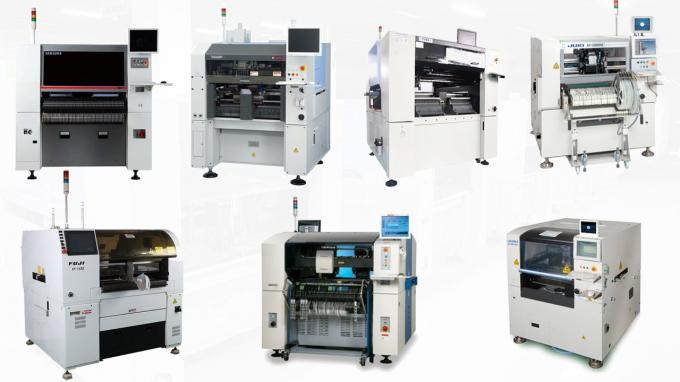

У нас есть полный спектр машин для захвата и размещения SMT для FUJI, JUKI, SAMSUNG, YAMAHA и т. Д., Устройство подачи, сопло, машина для захвата и размещения SMT, конвейер для печатных плат, цилиндр и вибрационный питатель, все, что вам нужно, просто скажите мне!
