| Количество: | |
|---|---|
| параметра | Значение |
|---|---|
| Скорость монтажа | 21 000 CPH/чип (эталонный уровень IPC9850) 5 500 CPH/QFP (базовый уровень IPC9850) |
| Размещение | ± 50 мкм при 3σ/чип, ± 30 мкм при 3σ/QFP |
| Диапазон компонентов | Макс., 0402 (01005) Чип ~ □ 55 мм 0603 (0201) Чип ~ 55 мм (стандарт) |
| Теоретическая скорость чипа | 21 000 цен в час / чип |
| Диапазон монтажа | 0603 крошечный чип для □ 22 мм IC |
| Точность размещения | плюс-минус 0,03 мм |
| Размер печатной платы | 460 (Д) x 400 (Ш) мм |
| Размер устройства | 1650 (Д) x 1690 (Г) x 1485 (В) |
| Варианты печатных плат | 460 (Д) x 400 (Ш) мм 510 (Д) x 460 (Ш) мм (опция) 610 (Д) x 510 (Ш) мм (опция) |
| Система | ИТ и система отслеживания партий |
| Кормушка (макс. 120) | 120 (питатели 8 мм) |
| Кормушка (макс. 60) | 60 (питатели 8 мм) SM421S |
| Размеры | 1650 (Д) x 1690 (Г) x 1485 (В) |

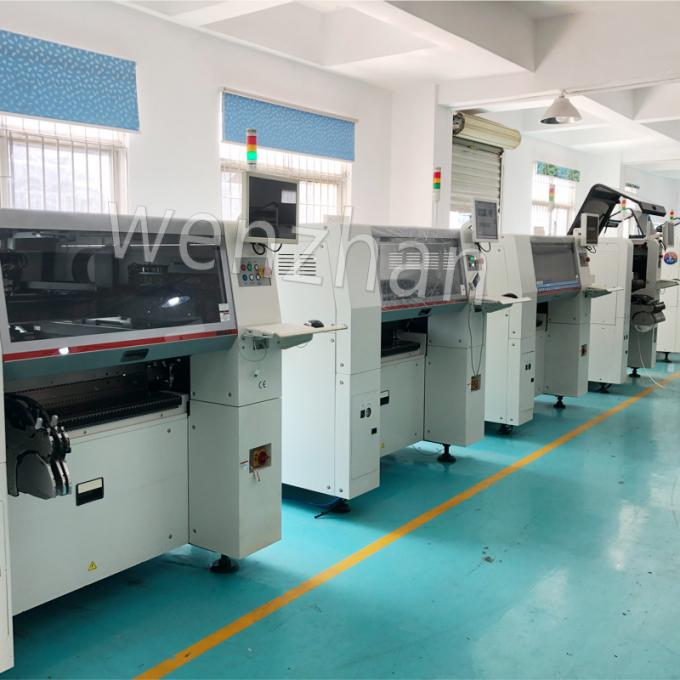

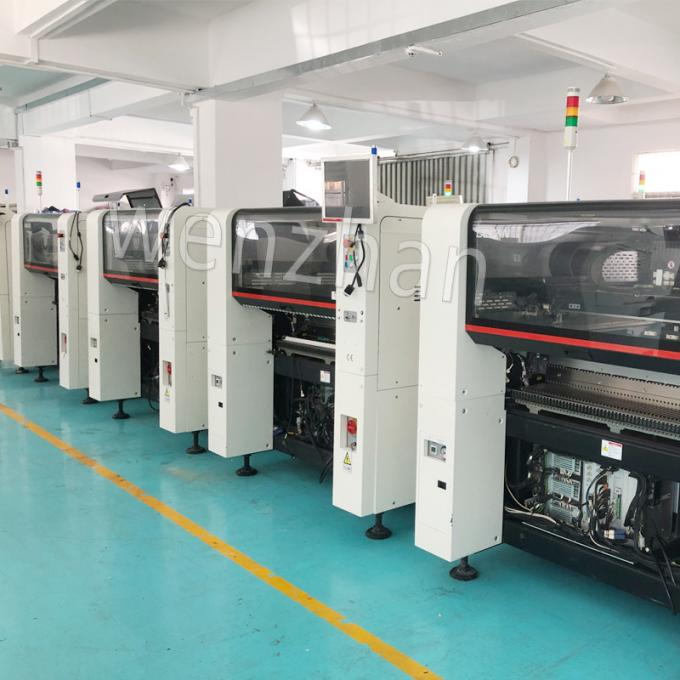

SM421 . использует запатентованную Samsung систему идентификации On The Fly для быстрого размещения, которая может поддерживать от микрочипов 0603 до компонентов 22 мм IC Он также оснащен системой высокого разрешения в сценической камере, поэтому 45-мм камеры могут распознавать стандартные прецизионные микрошаговые компоненты 42 мм и 0,4 мм.
В SM421 используется запатентованная система идентификации On The Fly от Samsung, которая быстро адаптируется от крошечных чипов 0603 к компонентам IC размером 22 мм. Он также оснащен функцией высокого разрешения в сценической камере, позволяющей распознавать стандартные прецизионные компоненты с микрошагом 42 мм и 0,4 мм с помощью 45-мм камеры.
Компоненты ИС могут быть установлены с высокой точностью до 30 микрон, также поддерживаются алгоритмы распознавания полигонов. Легко монтируются компоненты сложной формы. Лучшая производительность на том же уровне, производственная мощность на 20-40% выше, чем на том же уровне.
Новый безостановочный заправщик для повышения эффективности, полуэлектрической работы, стабильности и высокой надежности. Простое управление, скорость изменения линии программирования. Быстрая. Автономное программирование, балансировка линий и другие функции программного обеспечения завершены, с китайским дисплеем меньше изнашиваемых деталей, низкие затраты на техническое обслуживание, низкий уровень шума, низкое энергопотребление и экономия средств.

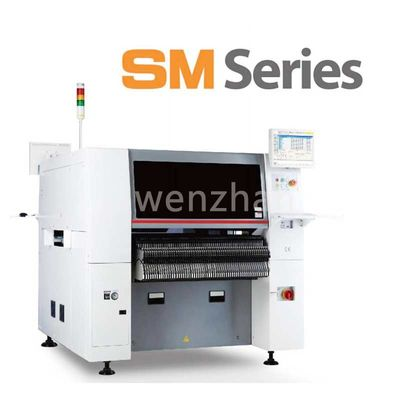

Усовершенствованный
высокоскоростной гибкий монтажный станок

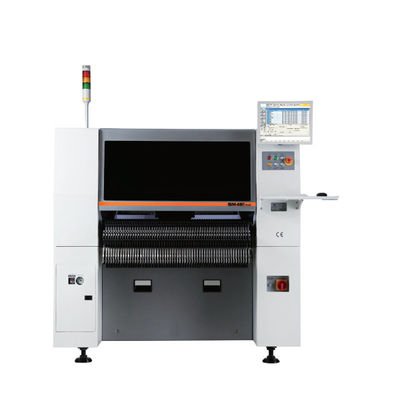

В качестве универсального устройства для укладки компонентов, система обзора которого усилена на основе платформы высокоскоростного стружколома SM471 и чья скорость укладки стружки является самой высокой среди укладчиков компонентов того же класса, SM481 реализовал скорость укладки стружки 39 000 CPH, самую высокую среди укладчиков компонентов того же класса, за счет применения головки с одним порталом и десятью шпинделями, а также нового летающего обзора и за счет максимального увеличения движения захвата и установки. Кроме того, он применим для чипов размером до 0402 (01005 дюймов) и микросхем диаметром 42 мм. Это позволило повысить фактическую производительность и качество укладки за счет применения высокоскоростных и высокоточных питателей с электроприводом. Кроме того, поскольку он разработан для совместимости с пневматическими питателями серии SM, он обеспечивает максимальное удобство работы для клиента.
Обеспечивает самую высокую скорость размещения среди устройств для укладки стружки того же класса за счет применения нового механизма летающей головки с 10 шпинделями, а также оптимизированного движения захвата/установки.

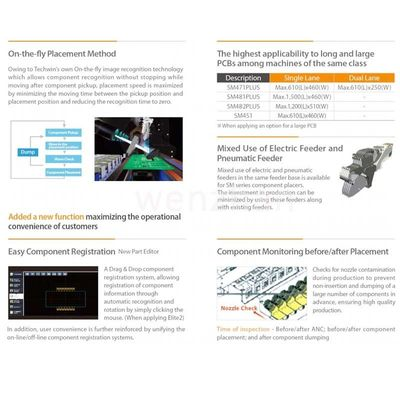

Поскольку модель SM481 позволяет распознавать детали без остановки после захвата детали за счет применения оригинальной технологии распознавания изображений «на лету», модель SM481 максимизирует скорость размещения детали, сводя к минимуму время перемещения между положением захвата и положением размещения, а также сокращая время распознавания почти до нуля.
Обеспечивает сверхвысокую скорость размещения — 39 000 CPH.
Система коррекции точности размещения Чип ±50 мкм (Cpk ≥1,0) Недавно модернизированная система калибровки точности размещения автоматически проверяет и корректирует смещение точки захвата, смещение головки, смещение C/V и т. д., чтобы обеспечить надежное размещение детали.
Абсолютная точность ± 50 мкм (Cpk 1)
Высокоскоростной и высокоточный питатель с электроприводом
Минимальная задержка размещения детали за счет оптимизации пневматического пути.
Обеспечивает стабилизированный захват деталей и минимизирует расход воздуха за счет применения вакуумного насоса.
| Категория | Параметр | Значение |
|---|---|---|
| Модель | СМ481 | |
| Выравнивание | Flying Vision + Stage Vision (опция) | |
| Количество шпинделей | 10 шпинделей x 1 портальный | |
| Скорость размещения | 39 000 цен в час (оптимум) | |
| Точность размещения | Чип/QFP | ±50 мкм@μ+3σ/чип, ±30 мкм@μ+3σ/QFP (на основе стандартных чипов) |
| Абсолютная точность | ±50 мкм (комплект 1) | |
| Диапазон компонентов | Поле обзора полета 24 | 0402 (01005 дюймов) ~ 16 мм IC, разъем (шаг выводов 0,4 мм) * BGA, CSP (шаг шарика 0,4 мм) |
| Сценическое видение | (Конкретное значение не указано, подразумевается общая возможность) | |
| Размер платы (мм) | Минимум | 50 (Д) х 40 (Ш) |
| Максимум | 460 (Д) x 400 (Ш) (стандарт) | |
| 510 (Д) x 460 (Ш) (опция) | ||
| 610 (Д) x 510 (Ш) (опция) 740 (Д) x 460 (Ш) (опция) | ||
| Толщина печатной платы | 0,38 ~ 4,2 | |
| Емкость питателя | 120 шт./112 шт. (стыковочная тележка) | |
| Утилита | Власть | 200/208/220/240/380/415 В переменного тока (50/60 Гц, 3 фазы) Макс. 4,7 кВА |
| Расход воздуха | (Конкретное значение не указано) | |
| Масса | Прибл. 1655 кг | |
| Внешний размер (мм) | 1650 (Д) x 1680 (Г) x 1530 (В) | |
Настоящая катушка
Новая катушка
Расширенная применимость к деталям и печатным платам
Применяет новую систему освещения
Повышенная применимость к деталям необычной формы, включая BGA, CSP и т. д., за счет применения трехступенчатой системы освещения (боковое, коаксиальное и внешнее освещение).
