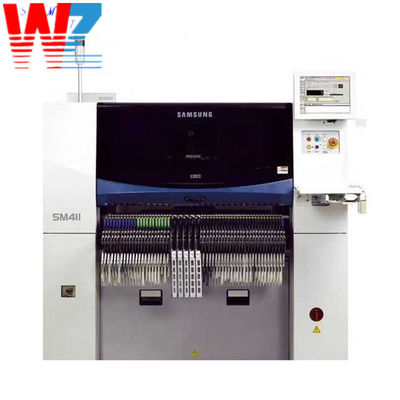

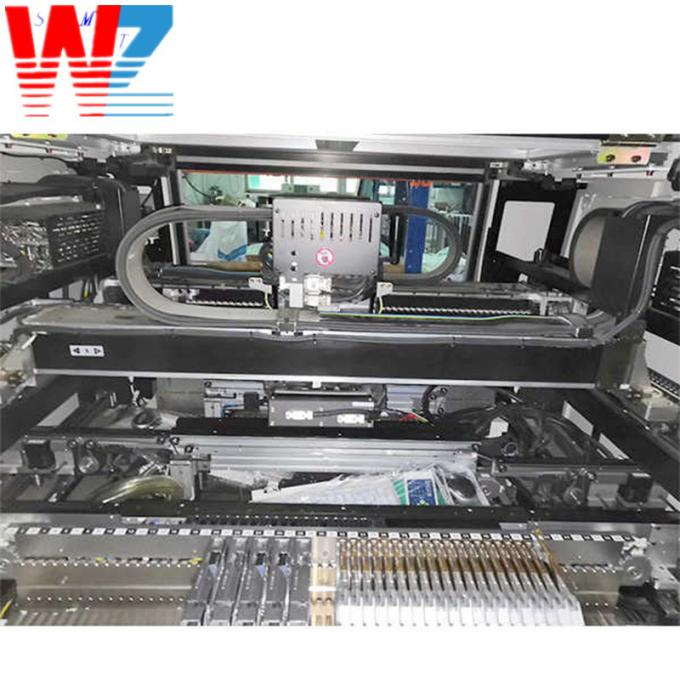

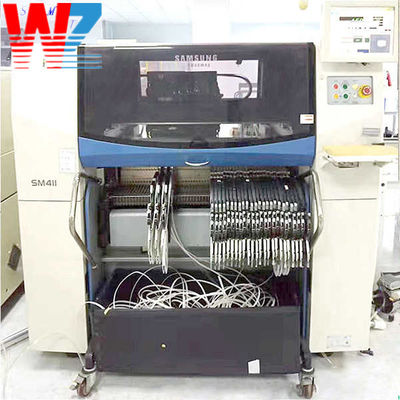

Машина выбора и места сборочного конвейера СМ411 Ханва Самсунг ПКБ СМТ

Машина для захвата и размещения SM411 — это современное оборудование, используемое в электронной промышленности для высокоскоростного и точного размещения компонентов поверхностного монтажа на печатных платах (PCB). Он предлагает широкий спектр функций и возможностей, которые повышают точность, скорость и универсальность размещения.

• Размещение компонентов: машина для захвата и размещения SM411 специализируется на точном размещении компонентов для поверхностного монтажа на печатных платах. Он использует передовые системы технического зрения и роботизированные манипуляторы для точного извлечения компонентов из фидеров и размещения их в определенных местах на печатной плате.
• Высокоскоростное размещение: машина способна работать на высокой скорости, обеспечивая быстрое и эффективное размещение компонентов. Он оснащен несколькими установочными головками и надежной конвейерной системой, что позволяет сократить время выполнения работ и повысить эффективность производства.
• Совместимость компонентов: машина для захвата и размещения SM411 поддерживает широкий спектр компонентов для поверхностного монтажа, включая резисторы, конденсаторы, интегральные схемы (ИС), матрицы шариковых решеток (BGA), четырехплоские безвыводные элементы (QFN) и микроконтроллеры. Он подходит для компонентов различных размеров и типов, что делает его подходящим для разнообразных требований к сборке печатных плат.
• Системы технического зрения и выравнивания. Машина оснащена современными системами технического зрения, которые обеспечивают точное выравнивание и проверку компонентов. Эти системы используют камеры и алгоритмы обработки изображений для точного определения положения и ориентации компонентов, обеспечивая правильное выравнивание в процессе размещения.
• Гибкость устройства подачи: машина SM411 поддерживает различные типы устройств подачи, включая устройства подачи ленты, устройства подачи палочек и устройства подачи лотков. Это позволяет легко и эффективно работать с различными типами компонентов и форматами упаковки, обеспечивая бесперебойное и бесперебойное производство.
• Интеллектуальное управление податчиком: машина оснащена функциями интеллектуального управления податчиком. Он может автоматически обнаруживать и отслеживать наличие компонентов в каждом питателе, оптимизируя использование компонентов и сокращая время настройки между производственными циклами. Эта функция повышает производительность и сводит к минимуму эксплуатационные ошибки.

Машина для захвата и размещения SM411 подходит для широкого спектра задач по сборке печатных плат, включая:

• Сборка по технологии поверхностного монтажа (SMT): используется при производстве печатных плат с компонентами для поверхностного монтажа. Машина точно размещает компоненты на контактных площадках печатной платы, обеспечивая точное выравнивание и надежные паяные соединения во время последующего процесса пайки.
• Разработка прототипа: машина идеально подходит для разработки прототипов и мелкосерийного производства. Его гибкость и быстрое время настройки позволяют быстро повторять и проверять проекты печатных плат, обеспечивая эффективные циклы разработки продуктов.
• Производство средних и больших объемов: машина SM411 подходит для производства средних и больших объемов. Возможности высокоскоростной установки и эффективное управление подачей обеспечивают быструю и надежную сборку большого количества печатных плат.
• Многопроектное производство: машина способна выполнять многопроектное производство, при котором различные конструкции печатных плат производятся в одном производственном цикле. Он обеспечивает быструю смену проектов, сводя к минимуму время простоя и способствуя эффективному производству разнообразных сборок печатных плат.
• Автомобильная промышленность, бытовая электроника и телекоммуникации. Машина для захвата и размещения материалов SM411 находит применение в различных отраслях, включая автомобилестроение, бытовую электронику и телекоммуникации. Он отвечает требованиям высокого качества и надежности этих секторов, обеспечивая точное и последовательное размещение компонентов.

Машина для захвата и размещения SM411 обеспечивает расширенные функциональные возможности для высокоскоростного и точного размещения компонентов при сборке печатных плат. Он играет решающую роль в процессе производства электроники, обеспечивая эффективное производство и надежную работу электронных продуктов.

Высокоскоростное гибкое крепление

В качестве универсального устройства для установки компонентов, система обзора которого усилена на основе платформы высокоскоростного стружколома SM471 и чья скорость укладки стружки является самой высокой среди устройств для установки компонентов того же класса, SM481 достиг скорости укладки стружки 39 000 CPH, самой высокой среди устройств для установки компонентов того же класса, за счет применения головки с одним порталом и десятью шпинделями, а также нового летающего обзора и максимального увеличения движения захвата и установки. Кроме того, он применим для чипов размером до 0402 (01005 дюймов) и микросхем диаметром 42 мм. Это позволило повысить фактическую производительность и качество укладки за счет применения высокоскоростных и высокоточных питателей с электроприводом. Кроме того, поскольку он разработан для совместимости с пневматическими питателями серии SM, он обеспечивает максимальное удобство работы для клиента.

• 39 000 цен в час (оптимум)
• 1 портальный x 10 шпинделей/головка
• Применимые детали: 0402 (01005 дюймов) ~ 42 мм (В15 мм)
• Применимая печатная плата: 460 (Д) x 400 (Ш) (стандарт)
• Макс. 740 (Д) x 460 (Ш) (опция)
• Высокоскоростной, высокоточный питатель с электроприводом
  • Функция автоматического выравнивания положения подборщика
  • Совместим с пневматическими кормушками SM.
• Новая вакуумная система и оптимизированное движение захвата/размещения
• SMART-кормушка
  • Первая в мире автоматическая загрузка и автоматическое сращивание
• Свежая энергия в вашем бизнесе
• Применяет новую вакуумную систему
• Июль. 2013 год

Усовершенствованное высокоскоростное гибкое крепление

Распознавание полярности деталей. Распознавание BGA и CSP.

Обеспечивает самую высокую скорость размещения среди устройств для укладки стружки того же класса за счет применения нового механизма летающей головки с 10 шпинделями, а также оптимизированного движения захвата/установки.

Поскольку модель SM481 позволяет распознавать детали без остановки после захвата детали за счет применения оригинальной технологии распознавания изображений «на лету», модель SM481 максимизирует скорость размещения детали, сводя к минимуму время перемещения между положением захвата и положением размещения, а также сокращая время распознавания почти до нуля.

Обеспечивает сверхвысокую скорость размещения — 39 000 CPH.

Система коррекции точности размещения

Чип ±50 мкм (Cpk ≥1,0)

Недавно модернизированная система калибровки точности размещения автоматически проверяет и корректирует смещение точки захвата, смещение головки, смещение C/V и т. д., чтобы обеспечить надежное размещение детали.

Абсолютная точность ± 50 мкм (Cpk 1)

Высокоскоростной и высокоточный питатель с электроприводом

Питатель SM с электроприводом

• Позволяет комплексно использовать 0603/2P/4P
• Оснащен функцией автоматического выравнивания положения подборщика между устройствами подачи для повышения скорости одновременного захвата.
• Возможность установки различных скоростей подачи деталей для повышения стабильности подачи деталей.
• Функция автоматического распознавания шага подачи

Совместим с пневматическими кормушками SM.

Умная кормушка SM

• Первый в мире питатель, оснащенный функциями автоматического сращивания и автоматической загрузки.
  • Максимизирует удобство работы и фактическую производительность за счет автоматизации процесса сращивания деталей при замене катушки, обычно выполняемой вручную.

• Минимальная задержка размещения детали за счет оптимизации пневматического пути.
• Обеспечивает стабилизированный захват деталей и минимизирует расход воздуха за счет применения вакуумного насоса.

Расширенная применимость к деталям и печатным платам

Применяет новую систему освещения

• Применимо к деталям размером от 0402 (01005 дюймов) до 42 мм (В15 мм), а также к деталям BGA/CSP.
• Применимо к Макс. Печатные платы 740 (Д) x 460 (Ш) для длинных плат, применяемых для светодиодов и дисплеев
• Поддерживает автоматическое распознавание всего положения подборщика благодаря оснащению контрольной камерой слева и справа соответственно.

Повышенная применимость к деталям необычной формы, включая BGA, CSP и т. д., за счет применения трехступенчатой ​​системы освещения (боковое, коаксиальное и внешнее освещение).
