| Количество: | |
|---|---|
Название: Машина для выбора и размещения FUJI
Бренд: ФУДЗИ
Модель: FUJI NXT M3 M6 машина для захвата и размещения
Спецификация: Машина для захвата и размещения FUJI NXT M3 M6
Состояние: оригинал
Качество: высшее качество
Запас: большой
Оплата: L/CT/TD/P Western Union PayPal Money Gram и другие
Отгрузка: Через три дня
Гарантия: 1 год
Доставка: FedEx, UPS, DHL, по мере необходимости.
Упаковка: картонная коробка с пенопластовой защитой.

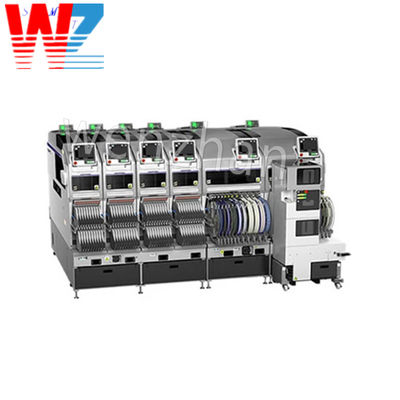

Машина для захвата и размещения Fuji Smt NXT
НОВАЯ машина NXTM3 SMT — это высокопроизводительная многофункциональная модульная укладочная машина. Созданный для скорости, он оснащен более быстрым роботом XY и устройством подачи ленты, а также новой головкой H24, обеспечивающей производительность 35 000 чипов в час. Машина для захвата и размещения NXT M3 smt поддерживает мельчайшие детали, используемые в массовом производстве, с исключительной точностью размещения.
СКОРОСТЬ: 37 500 куб.см./ч.
РАЗМЕР печатной платы: 48 мм*48 мм~250 мм*510 мм
точность: ±0,025 мм (стандартная модель)/±0,038 мм (изготовить первую модель) (3σ) cpk≥1,00
Кормушка: 20 шт. (кормушка 8 мм)
Диапазон компонентов: 0201 ~ 5 мм * 5 мм, высота: МАКС.: 2,0 мм.
источник питания: 3П/200В/10КВА
Размер машины: 740 (Д) x 1934 (Ш) (2 М)
Год завода: около 2016
Головки машины: 24 шт., каждая головка может фиксировать 6 насадок.
| Позиция | M3 III | M6 III | |||
|---|---|---|---|---|---|
| Применимый размер печатной платы (ДхШ) | от 48 x 48 мм до 250 x 510 мм (двойной конвейер)* | От 48 x 48 мм до 534 x 510 мм (двойной конвейер)* | |||
| От 48 x 48 мм до 250 x 610 мм (одиночный конвейер) | От 48 x 48 мм до 534 x 610 мм (одиночный конвейер) | ||||
| *Двойные конвейеры могут обрабатывать печатные платы шириной до 280 (Ш) мм. Печатные платы размером более 280 (Ш) мм должны производиться путем перевода двойного конвейера в однопоточный режим производства. | *Двойные конвейеры могут обрабатывать печатные платы шириной до 280 (Ш) мм. Печатные платы размером более 280 (Ш) мм должны производиться путем перевода двойного конвейера в однопоточный режим производства. | ||||
| Типы деталей | До 20 видов деталей (в расчете на скотч 8 мм) | До 45 видов деталей (в расчете на ленту 8 мм) | |||
| Время загрузки печатной платы | Для двойного конвейера: 0 секунд (непрерывная работа) | ||||
| Для одного конвейера: 2,5 с (транспортировка между модулями M3 III), 3,4 с (транспортировка между модулями M6 III) | |||||
| Точность размещения | H24G: +/-0,025 мм (стандартный режим) / +/-0,038 мм (режим приоритета производительности) (3 сигма) cpk≥1,00 | H24G: +/-0,025 мм (стандартный режим) / +/-0,038 мм (режим приоритета производительности) (3 сигма) cpk≥1,00 | |||
| V12/H12HS: +/-0,038 (+/-0,050) мм (3 сигма) cpk≥1,00 | V12/H12HS: +/-0,038 (+/-0,050) мм (3 сигма) cpk≥1,00 | ||||
| H04S/H04SF: +/-0,040 мм (3 сигма) cpk≥1,00 | H08M/H04S/H04SF: +/-0,040 мм (3 сигмы) cpk≥1,00 | ||||
| * Точность размещения получена в результате испытаний, проведенных Fuji. | H08/H04: +/-0,050 мм (3 сигма) cpk≥1,00 | H08/H04/OF: +/-0,050 мм (3 сигмы) cpk≥1,00 | |||
| H02/H01/G04: +/-0,030 мм (3 сигма) cpk≥1,00 | H02/H01/G04: +/-0,030 мм (3 сигма) cpk≥1,00 | ||||
| H02F/G04F: +/-0,025 мм (3 сигма) cpk≥1,00 | H02F/G04F: +/-0,025 мм (3 сигма) cpk≥1,00 | ||||
| GL: +/-0,100 мм (3 сигма) cpk≥1,00 | GL: +/-0,100 мм (3 сигма) cpk≥1,00 | ||||
| Производительность | H24G: 37 500 куб./ч (режим приоритета производительности) / 35 000 куб./ч (стандартный режим) | H24G: 37 500 куб./ч (режим приоритета производительности) / 35 000 куб./ч (стандартный режим) | |||
| V12: 26 000 куб.см в час | V12: 26 000 куб.см в час | ||||
| * Приведенная выше пропускная способность основана на тестах, проведенных в Fuji. | H12HS: 24 500 куб.см в час | H12HS: 24 500 куб.см в час | |||
| H08: 11 500 куб.см в час | H08M: 13 000 куб.см в час | ||||
| H04: 6500 куб.см в час | H08: 11 500 куб.см в час | ||||
| H04S: 9500 куб.см в час | H04: 6500 куб.см в час | ||||
| H04SF: 10 500 куб.см в час | H04S: 9500 куб.см в час | ||||
| H02: 5500 куб.см в час | H04SF: 10 500 куб.см в час | ||||
| H02F: 6700 куб.см в час | H02: 5500 куб.см в час | ||||
| H01: 4200 куб.см в час | H02F: 6700 куб.см в час | ||||
| G04: 7500 куб.см в час | H01: 4200 куб.см в час | ||||
| G04F: 7500 куб.см в час | G04: 7500 куб.см в час | ||||
| GL: 16 363 точек в час (0,22 секунды/точку) | G04F: 7500 куб.см в час | ||||
| 0F: 3000 куб.см в час | |||||
| GL: 16 363 точек в час (0,22 секунды/точку) | |||||
| Поддерживаемые детали | H24G: 0201 до 5 x 5 ммВысота: до 2,0 ммV12/H12HS: 0402 до 7,5 x 7,5 ммВысота: до 3,0 ммH08M: 0603 до 45 x 45 ммВысота: до 13,0 ммH08: 0402 до 12 x 12 ммВысота: до 6,5 ммH04: от 1608 до 38 x 38 ммВысота: до 9,5 ммH04S/H04SF: от 1608 до 38 x 38 ммВысота: до 6,5 ммH02/H02F/H01/0F: от 1608 до 74 x 74 мм (32 x 180 мм)Высота: до 25,4 ммG04/G04F:0402 до 15 x 15 ммВысота: до 6,5 мм | ||||
| Ширина модуля | 320 мм | 645 мм | |||
| Размеры машины | Д: 1295 мм (M3 III x 4, M6 III x 2) / 645 мм (M3 III x 2, M6 III) | ||||
| Ш: 1900,2 мм, В: 1476 мм | |||||
| ДайнаХед(DX) | |||||
| Количество насадок | 12 | 4 | 1 | ||
| Пропускная способность (cph) | 25 000 | 11000 | 4700 | ||
| Функция наличия деталей включена: 25 000 | |||||
| Размер детали (мм) | 0402 (01005') до 7,5 х 7,5 | 1608 (0603') до 15 х 15 | От 1608 (0603 дюйма) до 74 x 74 (32 x 100) | ||
| Высота:До 3,0 мм | Высота:До 6,5 мм | Высота: До 25,4 мм | |||
| Точность размещения | +/-0,038 (+/-0,050) мм (3σ) cpk≥1,00* | +/-0,040 мм (3σ) cpk≥1,00 | +/-0,030 мм (3σ) cpk≥1,00 | ||
| *+/-0,038 мм получено при прямоугольном размещении стружки (высокая | |||||
| настройка точности) в оптимальных условиях на Фудзи. | |||||
| Проверка наличия детали | о | х | о | ||
| Поставка запчастей | Лента | о | о | ||
| Палка | х | о | |||
| Поднос | х | о | |||
| Система поставок запчастей | |||||
| интеллектуальные кормушки | Поддержка ленты шириной 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 и 104 мм. | ||||
| Кормушки для палочек | 4 ≤ Ширина детали ≤ 15 мм (6 ≤ Ширина рукоятки ≤ 18 мм), 15 ≤ Ширина детали ≤ 32 мм (18 ≤ Ширина рукоятки ≤ 36 мм) | ||||
| Лотки | Применимый размер лотка: 135,9 x 322,6 мм (стандарт JEDEC) (лотковый блок-M), ,276 x 330 мм (лотковый блок-LT), 143 x 330 мм (лотковый блок-LTC) | ||||
| Вариант | |||||
| Устройство подачи лотков, PCU II (блок смены поддонов), MCU (блок смены модулей), подставка для инженерной панели, адаптер FUJI CAMX, программное обеспечение Nexim | |||||
У нас есть полный спектр машин для захвата и размещения SMT для FUJI, JUKI, SAMSUNG, YAMAHA и т. Д., Устройство подачи, сопло, машина для захвата и размещения SMT, конвейер для печатных плат, цилиндр и вибрационный питатель, все, что вам нужно, просто скажите мне!
Основной бренд — тяжелая машина Fuji YAMAHA Samsung SONY.
