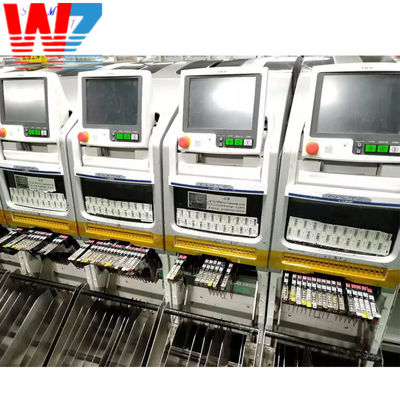

Машина для захвата и размещения Fuji NXT SMT

Обзор машины для захвата и размещения серии Fuji NXT I

Серия Fuji NXT I — это серия модульных машин для поверхностного монтажа, включающая модели M3, M3S, M6 и M6S. Он использует модульную структуру для поддержки гибкой конфигурации производственных линий для корпоративных клиентов в области электронного производства. Ниже приведены подробные параметры модели NXT I M3S, которые можно использовать в качестве эталона для всей серии.

Технические характеристики захватывающего оборудования серии Fuji NXT I

Эффективность размещения по типу головы

Различные конфигурации установочной головки соответствуют разным скоростям установки и диапазонам совместимости компонентов. Все данные о точности проверены по стандарту 3σ при Cpk ≥ 1,00:

Механические и коммунальные требования

Параметр	Спецификация
Минимальный размер печатной платы	48×48 мм
Максимальный размер печатной платы (двухдорожечная)	510×534 мм
Источник питания	3П 200В 10кВА
Требование к воздуху	0,5 МПа (5 кгс/см⊃2;), 10 Нл/мин
Емкость питателя	Макс. 20 видов на модуль (преобразование ленты 8 мм)
Вес оборудования	1350 кг

Функции промышленных производственных линий машины для захвата и размещения серии Fuji NXT I

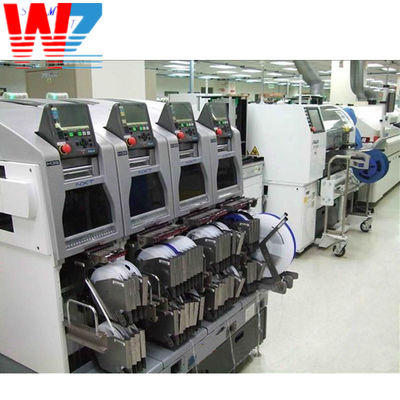

Модульная структура для конфигурации линии

Серия NXT I имеет модульную конструкцию, позволяющую пользователям настраивать количество модулей в соответствии с требованиями производственной мощности. Эта структура поддерживает настройку линий для разных партий продукции, благодаря чему производственные линии могут адаптироваться к изменениям объема заказа и типа продукции без масштабной замены оборудования. Модульная конструкция также поддерживает поэтапное расширение мощностей производственных мощностей.

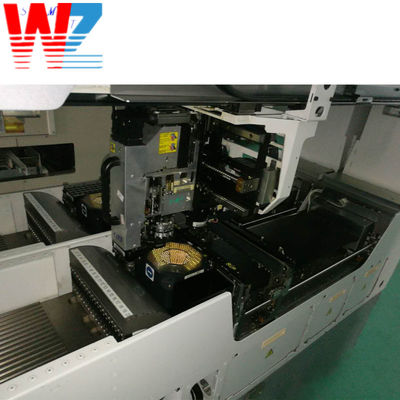

Система контроля точности размещения

Благодаря установочным головкам H12HS, H08 и H04 данная серия обеспечивает точность позиционирования ±0,05 мм при стандарте 3σ (Cpk ≥ 1,00). Этот уровень точности соответствует требованиям к допускам сборки большинства обычных электронных компонентов, включая бытовую электронику, коммуникационное оборудование и платы промышленного управления. Система технического зрения машины распознает положение компонента во время процесса размещения и корректирует координаты размещения.

Функция автоматического обслуживания форсунок

Машина оснащена автоматической системой очистки сопел, которая автоматически очищает поверхности сопел во время производственных интервалов. Эта функция уменьшает частоту ручной разборки и чистки сопла, а также сокращает время простоя, вызванное загрязнением сопла паяльным флюсом или пылью. Это также снижает нагрузку на обслуживающий персонал при ежедневном производстве.

Широкий диапазон совместимости компонентов

Благодаря сменным установочным головкам эта серия обрабатывает компоненты от небольших чипов 0402 до крупных компонентов размером 74 × 74 мм, включая длинные полосовые компоненты длиной до 180 мм. Он охватывает большинство традиционных типов компонентов SMT, от пассивных микросхем до микросхем, разъемов и компонентов необычной формы. Такая совместимость снижает потребность в специализированном специальном оборудовании для небольшого количества специальных компонентов.

Характеристики упаковки и доставки

При коммерческих закупках машины для транспортировки упаковываются в деревянные ящики, чтобы защитить оборудование от повреждений во время транспортировки. Стандартный гарантийный срок составляет 1 год с момента поставки. Оплата производится банковским переводом перед отправкой. Доставка может быть организована через FedEx, UPS, DHL и других перевозчиков по мере необходимости. Подробные параметры моделей M3, M6 и M6S можно получить на консультации.

Часто задаваемые вопросы

Какова скорость установки серии NXT I с головкой H12HS?

При оптимальных условиях эксплуатации машина серии NXT I достигает скорости укладки 22 500 CPH с помощью установочной головки H12HS.

Каков максимальный размер печатной платы, поддерживаемый NXT I M3S?

В двухдорожечной конфигурации NXT I M3S поддерживает максимальный размер печатной платы 510 × 534 мм.

С какими размерами компонентов может работать установочная головка H08?

Головка H08 обрабатывает компоненты размером от корпуса 0402 до 12×12 мм с максимальной высотой компонента 6,5 мм.

Какой источник питания требуется для серии NXT I?

Для серии NXT I требуется трехфазный источник питания напряжением 200 В и номинальной мощностью 10 кВА.
