Разгрузчик магазина печатных плат с вертикальным буфером представляет собой тип периферийного устройства SMT, используемого в конце производственных линий для поверхностного монтажа. Его основная функция — автоматическая передача готовых печатных плат с выходного конвейера в стандартные магазины печатных плат и хранение этих магазинов в вертикальной буферной конструкции. Это оборудование соединяет заднюю часть линии SMT с последующим процессом тестирования или сборки и действует как буферная единица между производственными процессами.
При установке на выходе печей оплавления, оборудования для проверки AOI или машин SPI разгрузчик может непрерывно получать печатные платы, выводимые из входного оборудования. Он транспортирует печатные платы в магазин слой за слоем с помощью подъемного механизма, так что печатные платы располагаются и хранятся в порядке. Этот автоматизированный процесс переноса снижает необходимость ручной обработки печатных плат и позволяет избежать прямого контакта между операторами и высокотемпературными печатными платами после пайки оплавлением.
Вертикальная складская конструкция занимает меньше места по сравнению с горизонтальным буферным оборудованием. Для производственных цехов с ограниченной площадью предприятия эта конструкция может реализовать функцию буферного хранения на меньшей занимаемой площади и поддерживать непрерывную работу производственной линии, не вызывая блокировки линии, когда последующий процесс временно приостанавливается.
Этот разгрузчик магазинов используется в различных отраслях электронного производства. Он широко используется на производственных линиях SMT, заводах по сборке электроники и производственных предприятиях EMS. Он также подходит для производственных линий светодиодной продукции, автомобильных электронных компонентов, устройств связи и бытовой электроники.
Для производственных линий, выполняющих задачи непрерывной сборки больших объемов, функция буфера этого оборудования может компенсировать разницу в ритме между передним процессом SMT и внутренним процессом. Это предотвращает остановку производственной линии из-за накопления незавершенных печатных плат и поддерживает стабильную производительность всей линии. Оборудование также можно использовать как часть автоматизированной системы обработки печатных плат, соединяя с другим автоматизированным оборудованием, образуя полностью автоматизированный производственный участок.
Элемент |
Спецификация |
|---|---|
Название продукта |
Вертикальный буферный разгрузчик магазинов для печатных плат |
Модель |
WZ-Вертикальный Вертикальный Вертикальный |
Потребляемая мощность |
240 Вт |
Подача воздуха |
4,5-6 кг/см2 |
Размеры погрузчика (Д×Ш×В) |
1650х730х1250мм |
Гарантия |
1 год |
Тип |
Периферийная машина SMT |
Масса |
Около 230 кг |

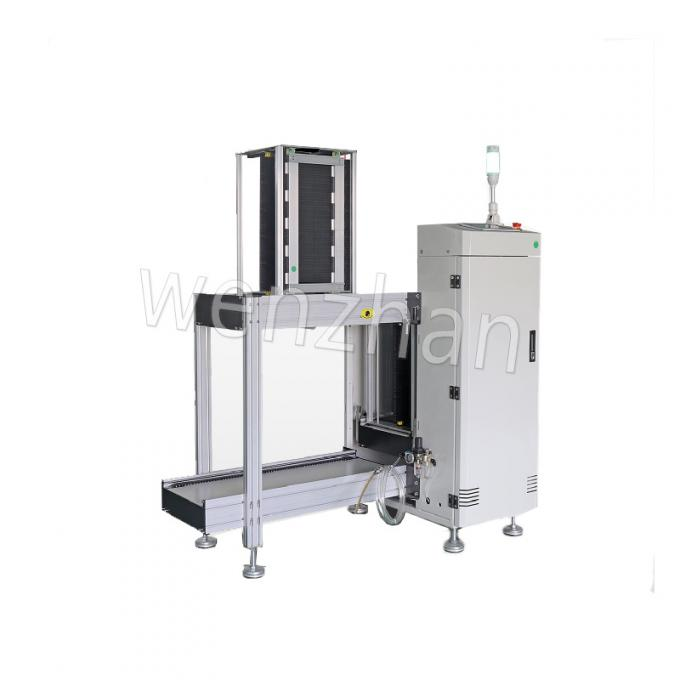

В оборудовании используется вертикальная подъемная буферная конструкция. Магазины для печатных плат расположены вертикально внутри оборудования, а подъемный механизм заставляет магазин перемещаться вверх и вниз, чтобы совместить его с интерфейсом конвейера. Такое вертикальное расположение позволяет полностью использовать вертикальное пространство цеха и уменьшает площадь, занимаемую оборудованием на производственной линии.
Подъемный механизм работает с датчиками положения для контроля высоты подъема, обеспечивая точное выравнивание каждого слоя магазина со входом конвейера. Ширину конвейерного канала можно регулировать для адаптации к печатным платам различной ширины. Структура регулировки использует режим ручной регулировки, который можно установить в соответствии с фактическим размером печатной платы производственной линии.
Конвейерная лента оборудования имеет гладкую конструкцию передачи, чтобы уменьшить царапины на краях печатной платы во время передачи. Входное положение оснащено датчиком для обнаружения поступления печатных плат, а скорость передачи соответствует выходному ритму внешнего оборудования. Оборудование также включает элементы антистатической конструкции, позволяющие снизить электростатическое воздействие на компоненты печатной платы в процессе переноса.
Положение размещения магазина разработано с учетом структуры позиционирования, обеспечивающей фиксацию стандартного магазина для печатных плат в правильном положении. Такая конструкция позиционирования позволяет избежать отклонения положения во время процесса подъема и гарантирует, что печатные платы могут войти в слот магазина плавно, без столкновений и изгибов.
На данное оборудование предоставляется гарантия 1 год. Гарантия распространяется на производственные дефекты механических конструкций, электрических компонентов и датчиков, возникающие при нормальных условиях эксплуатации. В течение гарантийного срока поставщик обеспечивает техническую поддержку и поставку соответствующих запасных частей при подтвержденных проблемах с качеством. Повреждения, вызванные неправильной эксплуатацией, несанкционированной модификацией или нестандартным обслуживанием, не входят в объем гарантии.
Поставщик предоставляет руководство по установке оборудования, включая инструкции по настройке параметров и инструкции по ежедневному техническому обслуживанию. Для корпоративных клиентов, которые проводят пакетное развертывание, можно обсудить услуги руководства на месте в соответствии с масштабом заказа.
Оборудование упаковано в стандартную экспортную упаковку, подходящую для морских и наземных перевозок на дальние расстояния. В состав упаковки входит деревянная опора корпуса и внутренние буферные материалы для защиты оборудования от ударов и вибрации во время транспортировки. Перед поставкой оборудование проходит полное заводское тестирование, включая проверку механической работоспособности, проверку точности датчиков и проверку функций безопасности.
Для оборудования, имеющегося на складе, доставка может быть организована в согласованные сроки после подтверждения заказа. Для индивидуальных требований к конфигурации цикл производства и доставки будет подтвержден покупателем перед размещением официального заказа.
Этот разгрузчик совместим со стандартными конвейерными системами SMT и может быть подключен к выходному концу оборудования SPI, оборудования AOI, печей оплавления и другого испытательного или технологического оборудования. Он также совместим с магазинами печатных плат стандартного размера, обычно используемыми на производственных линиях SMT.
Для нормальной работы оборудования требуется диапазон давления подачи воздуха 4,5–6 кг/см2. Перед установкой оборудования покупателям необходимо подготовить соответствующую заводскую систему подачи воздуха в соответствии с этим параметром.
Да, ширину конвейера оборудования можно отрегулировать для размещения печатных плат разных размеров и толщины. Диапазон регулировки соответствует стандартным размерам печатных плат, используемым на стандартных производственных линиях SMT.
