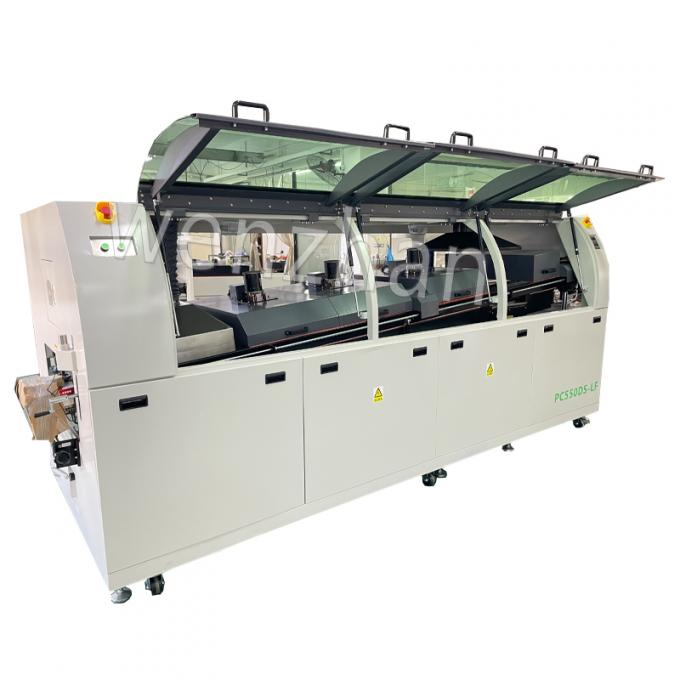

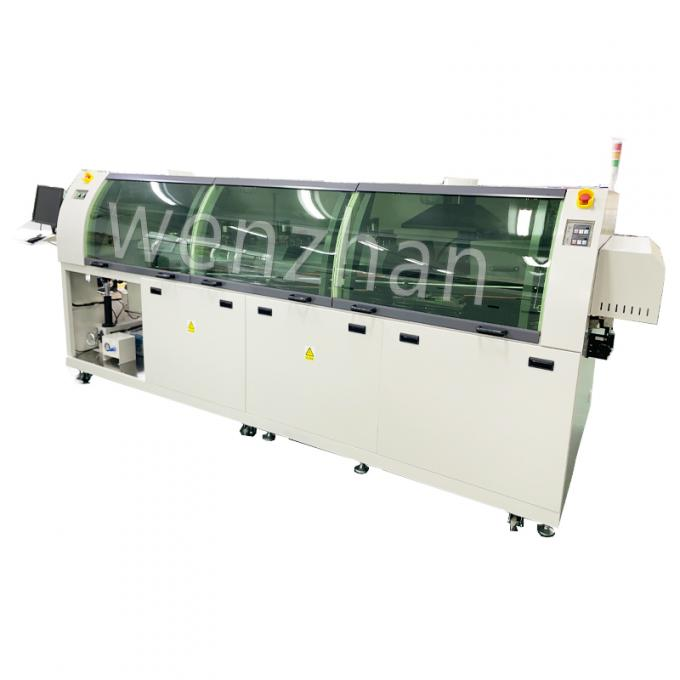

Машина линии SMT WZ-550 Машина для пайки волновой пайкой для печатных плат, новое состояние, низкая цена, производство в Китае

Машина для пайки волновой пайки SMT Line для печатных плат, новое состояние, низкая цена, изготовлено в Китае

Машина волновой пайки является важным оборудованием в электронной промышленности, используемым для пайки сквозных компонентов на печатных платах (PCB). Он предлагает широкий спектр функций и возможностей, которые облегчают эффективные и надежные процессы пайки.

Функции:

1. Автоматическая система подачи питания и функции автоматической синхронной подачи досок.
2. Частотно-преобразующая регулировка скорости.
3. Пик паяльного горшка использует частотно-преобразующую регулировку скорости, которая может независимо контролировать высоту волны.
4. Система флюса с использованием поперечной японской распылительной форсунки с приводом от пневматического цилиндра и управлением ПЛК, точная и надежная.
5. ПЛК используется для управления машиной, чтобы обеспечить надежность и стабильность системы.
6. Предварительные нагреватели с использованием инфракрасного нагревательного элемента эффективно излучают тепло на печатную плату с быстрым нарастанием и полной активацией жидкого потока.
7. Пальцы для пайки из специального сплава, усиленная двойная V-образная канавка.
8. В паяльном двигателе используется импортный высокочастотный преобразовательный двигатель с независимым управлением, стабильной работой и длительным сроком службы.
9. Канал предварительного нагревателя модульной конструкции отвечает требованиям защиты окружающей среды, безопасен и удобен в очистке.
10. В подогревателях используется три независимых регулятора температуры, чтобы обеспечить превосходное сохранение тепла, однородность температуры и точность температуры в пределах ± 2°C.
11. Функция запуска таймера для ванны припоя, припой расплавляется в течение 90 минут.
12. Автоматический очиститель пальцев обеспечивает чистоту пальцев припоя.
13. Интеллектуальная система мониторинга и сигнализации обеспечивает стабильную работу и безопасность операторов.

Функциональность:

1. Нанесение флюса: аппарат для волновой пайки наносит флюс на печатные платы перед процессом пайки. Флюс – это химическое вещество, которое удаляет окисление с металлических поверхностей, обеспечивая правильное смачивание и адгезию припоя.
2. Предварительный нагрев: машина оснащена зонами предварительного нагрева, которые повышают температуру печатных плат перед тем, как они пройдут через волну припоя. Предварительный нагрев обеспечивает оптимальную температуру компонентов и печатной платы для процесса пайки, что способствует улучшению растекания припоя и снижению термического напряжения.
3. Волна припоя: машина создает контролируемую волну расплавленного припоя, обычно это сплав олова и свинца или бессвинцовый припой, в ванне или сопле. Волна припоя точно контролируется по температуре, высоте и ширине. Когда печатная плата проходит по волне припоя, сквозные компоненты погружаются в воду, и припой образует надежные электрические соединения.
4. Регулировка сопла припоя/глубины погружения: машина позволяет регулировать высоту сопла припоя или глубину погружения. Эта функция обеспечивает правильное покрытие припоем на выводах со сквозными отверстиями и предотвращает чрезмерное образование перемычек или недостаточные паяные соединения.
5. Конвейерная система: машина оснащена конвейерной системой, которая транспортирует печатные платы в процессе пайки. Скорость конвейера можно регулировать для достижения желаемого качества пайки и производительности.
6. Управление флюсом и припоем: машина оснащена механизмами для управления флюсом и припоем. Он может иметь системы пополнения флюса, контроля уровня припоя и удаления окалины, обеспечивая стабильное качество припоя и сокращая отходы материала.

Диапазон использования:

Машина для пайки волной используется в различных областях электронной промышленности, в том числе:

1. Сборка компонентов со сквозными отверстиями: машина в основном используется для пайки компонентов со сквозными отверстиями на печатных платах. Он подходит для таких компонентов, как разъемы, переключатели, трансформаторы и более крупные компоненты, которые невозможно установить на поверхность.
2. Массовое производство: машина для пайки волной хорошо подходит для крупносерийного производства. Он предлагает эффективные и непрерывные процессы пайки, что позволяет быстро собирать большое количество печатных плат.
3. Печатные платы смешанной технологии: печатные платы, содержащие комбинацию компонентов для поверхностного монтажа и компонентов для сквозного монтажа, могут обрабатываться с помощью машины для пайки волной. Он позволяет выполнять выборочную пайку, гарантируя, что волне припоя подвергаются только сквозные компоненты.
4. Ремонт и доработка: Машина также используется для ремонта и доработки. Его можно использовать для снятия и замены сквозных компонентов в тех случаях, когда необходим ремонт или модификация собранных печатных плат.
5. Автомобильная, промышленная и аэрокосмическая электроника. Машина для пайки волновой пайкой находит применение в различных отраслях промышленности, включая автомобильную, промышленную и аэрокосмическую. В этих отраслях часто используются компоненты со сквозными отверстиями из-за их прочности и надежности, что делает машину для пайки волной волной незаменимым инструментом в производственных процессах.

Машина волновой пайки играет решающую роль при сборке компонентов для сквозных отверстий на печатных платах. Он обеспечивает надежные паяные соединения, высокую производительность и стабильное качество пайки, что способствует общему качеству и производительности электронных продуктов.
