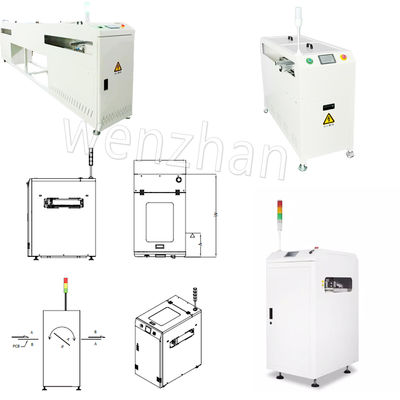

Автоматический челночный конвейер для печатных плат представляет собой линейное оборудование, предназначенное для технологий поверхностного монтажа и линий сборки светодиодов. Он объединяет две основные функции: транспортировку печатных плат между этапами производства и переворот печатных плат на 180 градусов для двусторонних рабочих процессов сборки. Это оборудование соединяет различные станции обработки в производственной линии, поддерживая автоматизированный поток плат для производства двусторонних печатных плат в коммерческих операциях.
Элемент |
Спецификация |
|---|---|
Название продукта |
Челночный конвейер для печатных плат Flipper |
Модель |
WZ-231201 |
Размеры |
500×Ш×1050 мм (ширина настраивается) |
Поддерживаемый размер печатной платы |
50х50 - 330х250мм |
Минимальная толщина печатной платы |
0,6 мм |
Источник питания |
1П переменного тока 110 В/220 В, 50/60 Гц |
Тип ремня |
Круглый или плоский ремень (по желанию) |
Высота конвейера |
900±20 мм |
Направление конвейера |
LR или RL (необязательно) |
Масса |
Прибл. 140 кг |
Управляющий сигнал |
SMEMA-совместимый |
|
|

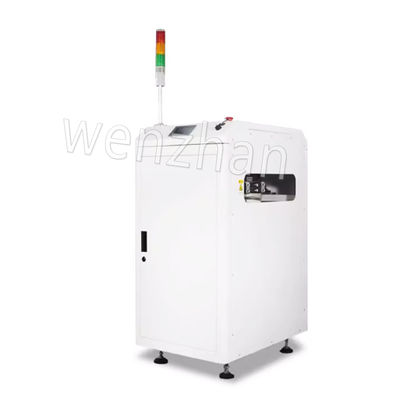

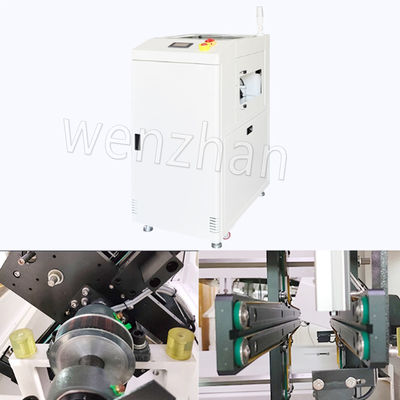

Оборудование оснащено переворачивающимся механизмом, который поворачивает печатные платы на 180 градусов, обеспечивая переход между процессами сборки верхней и нижней стороны. Механизм переворота удерживает плату за края во время вращения, сохраняя положение платы и предотвращая повреждение контактов компонентов. Эта функция поддерживает рабочие процессы двусторонней оплавки, проверки и сборки, требующие доступа к обеим сторонам платы.

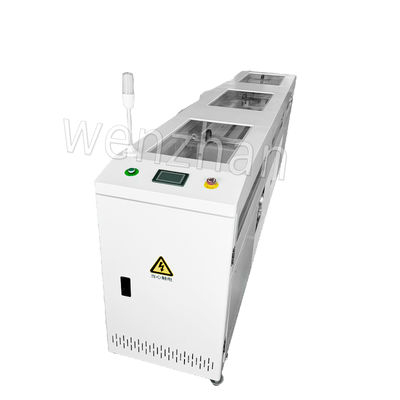

Челночная конвейерная структура транспортирует печатные платы между соседними производственными станциями, включая трафаретные принтеры, машины для нанесения, печи оплавления и системы контроля. В механизме транспортировки используется шаговый двигатель для управления движением, обеспечивающий постоянную скорость движения и точность позиционирования упора. Конструкция сводит к минимуму зазоры между подключенными конвейерами, обеспечивая плавную передачу досок.
Для работы оборудования используется система управления ПЛК в сочетании с интерфейсом сенсорного экрана со светодиодной подсветкой. Операторы могут устанавливать скорость транспортировки, параметры переключения и положения остановки через сенсорный интерфейс. Для регулировки ширины используется конструкция ходового винта, позволяющая плавно и точно изменять ширину в соответствии с различными размерами печатной платы. Система поддерживает сигналы связи SMEMA для синхронизации с вышестоящим и нижестоящим оборудованием.
Оборудование имеет полностью закрытую внешнюю конструкцию, закрывающую движущиеся компоненты, что снижает риск прикосновения во время работы. Верхняя крышка может быть открыта для доступа к внутренним компонентам для обслуживания и чистки. Доступные внутренние конструкции позволяют выполнять повседневные задачи по техническому обслуживанию, включая замену ремня, смазку и калибровку датчиков, что сокращает время простоя при обслуживании.
Челночный конвейер для печатных плат используется на производственных линиях по сборке электроники и светодиодов. На стандартных сборочных линиях SMT он транспортирует печатные платы между станциями обработки и поддерживает переворачивание плат для двусторонних рабочих процессов сборки. При производстве светодиодной продукции компания занимается транспортировкой и инверсией плат для линий сборки светодиодных панелей и модулей.
Это также применимо к рабочим процессам проверки и тестирования, транспортировке печатных плат через автоматизированный оптический контроль (AOI) и другие станции контроля качества. На предприятиях с производственными линиями, выпускающими несколько продуктов, регулируемая ширина и программируемые настройки позволяют быстро переключаться между печатными платами разных размеров. Он также подходит для линий мелкосерийного прототипирования и крупносерийного массового производства.
Оборудование предлагает выбираемые варианты конфигурации для соответствия различным схемам линий. Тип ленты можно выбрать между круглым и плоским ремнем в зависимости от веса доски и требований к транспортировке. Направление транспортировки можно настроить как слева направо или справа налево в соответствии с существующим потоком линии. Характеристики источника питания можно адаптировать в соответствии с местными сетевыми стандартами.
Оборудование упаковывается для стандартной грузовой перевозки, в защитную упаковку для конструктивных и электронных компонентов. Стандартные механизмы доставки поддерживают общие каналы коммерческой логистики. Для корпоративных покупателей доступна техническая поддержка для руководства по установке и устранению основных неполадок в работе.
Этот конвейер поддерживает печатные платы размерами от 50×50 мм до 330×250 мм и минимальной толщиной платы 0,6 мм.
Да, во время заказа направление конвейера можно настроить как слева направо или справа налево, чтобы соответствовать существующей схеме производственной линии.
Минимальная поддерживаемая толщина печатной платы составляет 0,6 мм, что соответствует стандартным характеристикам жестких печатных плат для большинства приложений SMT и сборки светодиодов.
