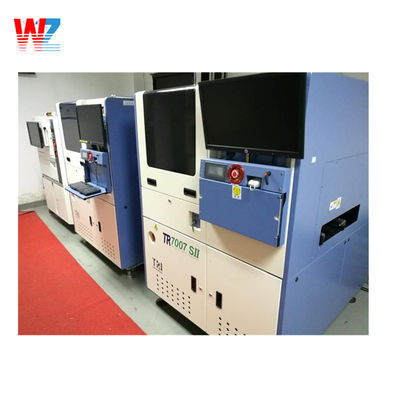

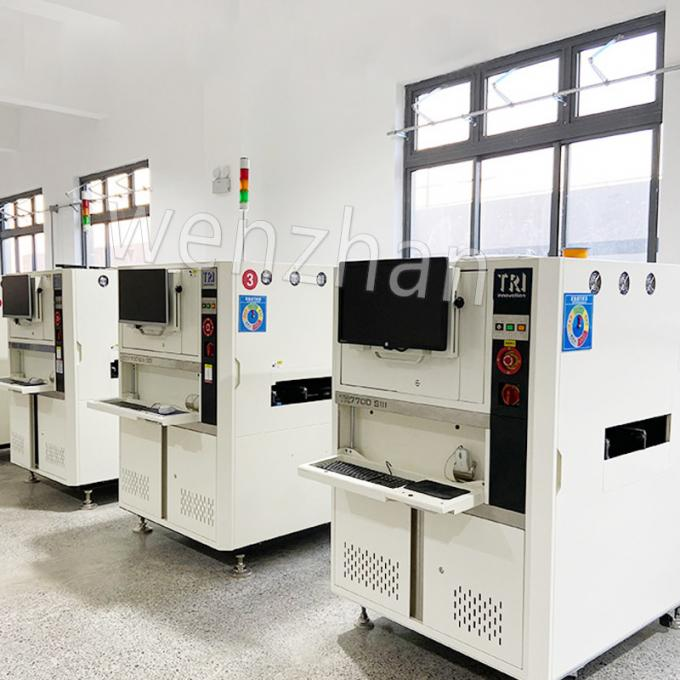

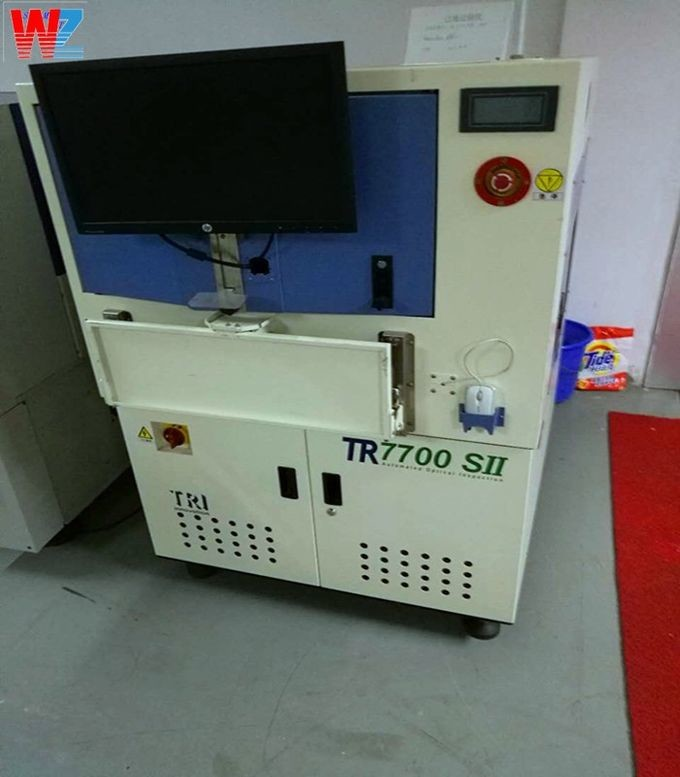

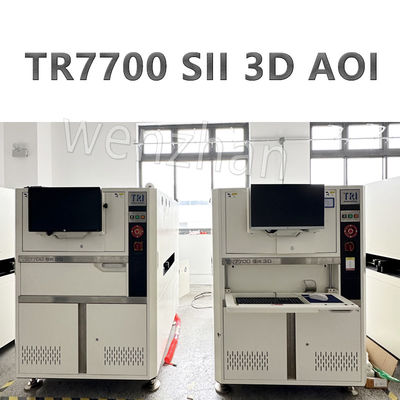

Гибкое высокопроизводительное решение AOI
Автоматизированная система оптического контроля TR7700 SII, оснащенная большой цветной камерой с разрешением 4 МП и рассчитанная на высокие скорости контроля, предлагает фирменную технологию динамической визуализации TRI для мощного контроля до и после оплавления в более тонком, быстром и экономичном корпусе. Его надежная платформа и усовершенствованная система освещения RGB+W позволяют лучше контролировать полярность и черные компоненты вплоть до микросхем 01005 как в бессвинцовых, так и в устаревших сборках печатных плат.

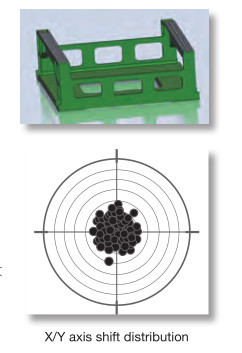

Цельная оптическая конструкция с высокой жесткостью и двусторонней поддержкой в сочетании с процедурами калибровки обеспечивает высокую стабильность и точность контроля.
Cmk>1,67 с целью калибровки TRI
GR&R<10 % с калибровочной целью TRI, (± 50 мкм) смещение/смещение x, y)
Программирование межсистемных проверок сокращает время, затрачиваемое персоналом на внесение изменений в программу.
Высокоскоростное получение изображений в высоком разрешении

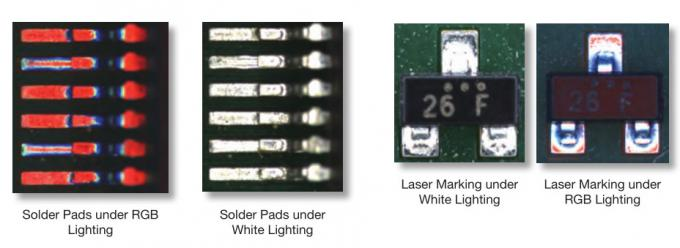

Освещение RGB+Белое обеспечивает оптимальное качество изображения для маркировки, пайки или черных компонентов.

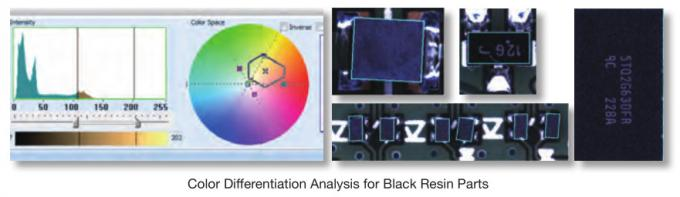

Новые адаптивные алгоритмы TRI используют обработку цветового пространства для повышения точности проверки, уменьшения количества ложных вызовов и улучшения результатов проверки, одновременно сокращая время, необходимое для точной настройки проверки, и количество требуемых альтернативных изображений.

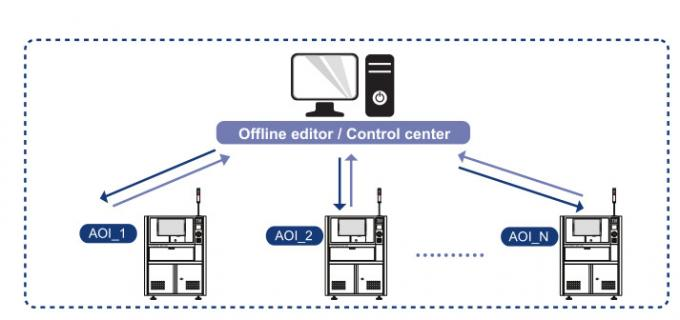

Централизованное управление производственной линией повышает производительность оператора и время реагирования. Интегрированное решение TRI включает следующие четыре компонента.
Автономный редактор
Это приложение позволяет осуществлять централизованную независимую настройку и точную настройку алгоритмов проверки ранее отсканированных изображений, обеспечивая при этом немедленную обратную связь. Завершенную программу можно затем загрузить на поточные инспекционные машины для повышения стабильности и точности контроля.
Центр управления
Центр управления, являющийся основным компонентом производственного предприятия, позволяет в режиме реального времени контролировать и управлять несколькими инспекционными машинами на производственных линиях.
ЮМС Лайт

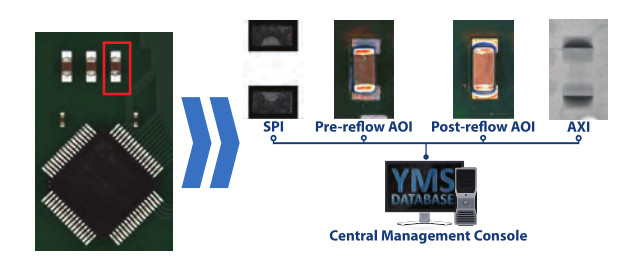

Система управления доходами TRI связывает данные проверок из систем SPI, AOI и AXI для отслеживания корней дефектов на всей линии сборки печатных плат. Модульная архитектура обеспечивает централизованное управление проверками, мониторинг дефектов в реальном времени с анализом и управление знаниями о дефектах, необходимые для выявления проблем и реализации решений для максимизации производительности производства.
Проверка качества
Полностью автоматизированный сбор хороших/неудачных изображений из всего производственного цикла позволяет тестировать, настраивать и проверять настроенные параметры программы без перезагрузки тестируемых плат. Это позволяет инженерам сэкономить время на проверку при точной настройке и значительно ускоряет внедрение нового продукта (NPI).

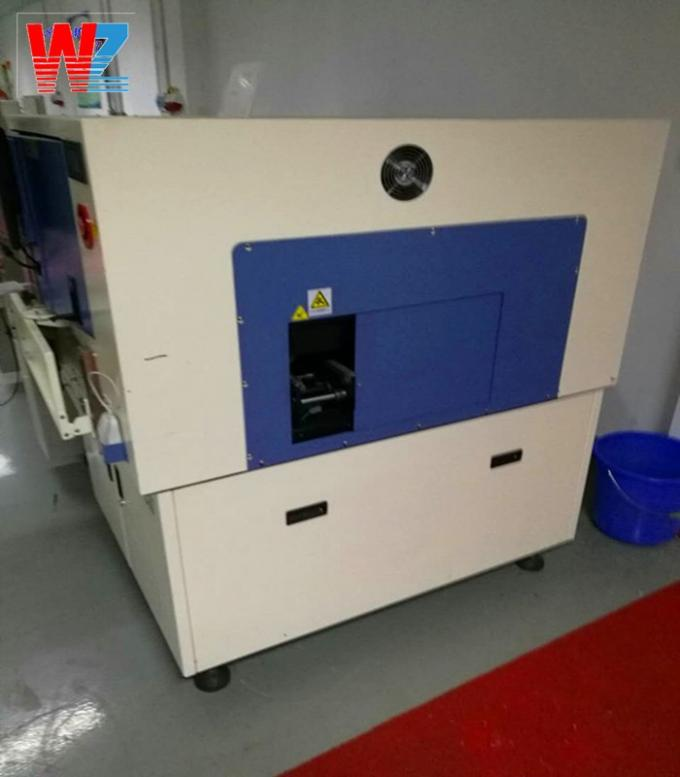

| Печатная плата и конвейерная система | TR7700 SII* | TR7700 SII* TR7700 SII ДВОЙНАЯ ЛИНИЯ |
|---|---|---|
| Камера вида сверху | Высокоскоростная цветная камера 4 Мпикс. | |

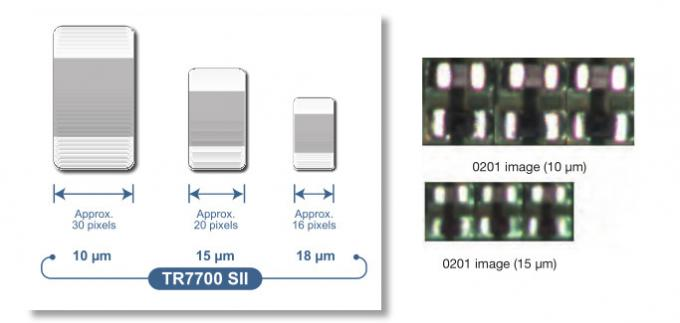

| Оптическое разрешение | 10, 15 или 18 мкм | |
| Мин. Размер печатной платы | 50 х 50 мм | |
| Макс. Размер печатной платы | 510 x 460 мм (20,1 x 18,1 дюйма) | 510 x 310 мм, 2 полосы (20,1 x 12,2 дюйма) 510 x 590 мм, 1 полоса (20,1 x 23,2 дюйма) |
| Толщина печатной платы | 0,6–5 мм | |
| Транспортная высота печатной платы | 900–965 мм (35,4–38,0 дюйма) | 880–920 мм (34,6–36,2 дюйма) |
| Макс. Вес печатной платы | 5 кг (11,0 фунтов) | 3 кг (6,61 фунта) |
| Несущая плата/крепление для печатной платы | Шаговый двигатель и пневматический зажим | |
| Размеры (Ш х Д х В) | 1000 х 1410 х 1500 мм | 1100 х 1670 х 1550 мм |
| Масса | 850 кг (1873 фунта) | 1100 кг (2425 фунтов) |
| Требование к воздуху | 0,6 МПа (87 фунтов на квадратный дюйм) | |
