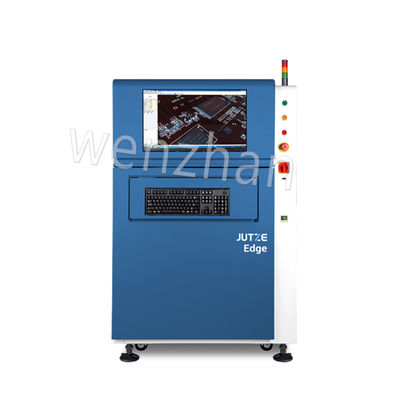

Производственная линия SMT JUTZE Edge Series Автоматизированные системы оптического контроля 3D AOI Machine
Ведущий мировой
производитель профессионального оборудования для визуального контроля

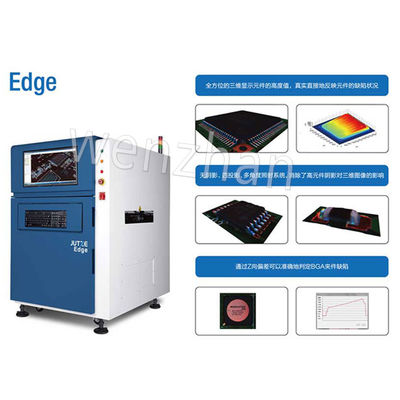

Традиционный 2D-контроль AOl не смог обнаружить многие типы дефектов путем захвата 2D-изображений. Креативная технология измерения цифрового 3D-проецирования разработана Jutze для получения реальных контурных данных для работы с SMD, паяными соединениями, символами, посторонними материалами и т. д., что преодолевает недостатки 2D AOI.
Точная полностью цифровая синусоидальная фаза интерференции, легко регулируемый диапазон измерения и точность;
Быстрое и высокоточное сканирование всей площади в широком диапазоне высот;
Удобный интерфейс с простым управлением.
| Модель | КРАЙ |
| Система освещения | 2D RGB+Белая светодиодная кольцевая подсветка |
| Цифровой 3D-проектор в четырех направлениях | |
| Система обзора | Промышленная высокоскоростная камера 4M/12M; Телецентрический объектив |
| Разрешение | 18,3 мкм/10 мкм* |
| Измерение высоты | Максимальная высота измерительного компонента: 20 мм. |
| Разрешение измерения высоты | люм |

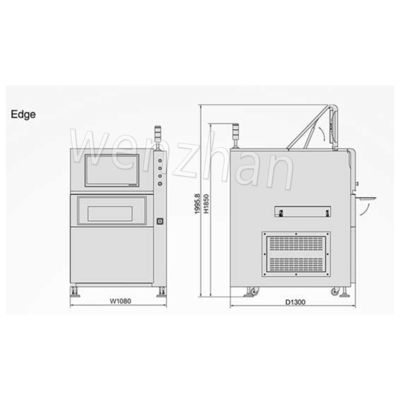

| Размер продукта | Ш1080ХГ1300ХВ1850мм |
| Масса | 777 кг |
| Размер поля зрения | 37,5x37,5 мм (4 м, 18,3 мкм) 40,9*30,7 мм (12 м, 10 мкм) |
| Размер печатной платы | 50ммx70мм~510мм*460мм |
| Толщина печатной платы | 0,6 мм~6 мм |
| Теория контроля | Анализ данных 2D+3D изображений |
| Скорость проверки | 400 мс/поле обзора (2D+3D) |
| Проверка дефектов | Отсутствует, сдвиг, неправильный компонент, реверс, недостаточная пайка, перемычка, поломка, посторонние детали, царапина, припой на золотом пальце, стороной вверх, надгробие, поднятый вывод, поднятый корпус, перевернутый, дополнительная припой, отсутствие припоя и т. д. |
| Конвейерная система | Метод фиксации печатной платы: Зажим фиксированной платы снизу вверх; Автоматическая загрузка и разгрузка; Автоматическая регулировка ширины системного рельса, стандарт SMEMA; |
| Высота рельса: 900±20 мм | |
| Требования к питанию | 220 В переменного тока, 50/60 Гц, 1,8 кВА |
| Требования к воздуху | 0,5 МПа |
| Среда | Температура: 5-40°C, влажность: 25%-80% относительной влажности. |
| Интерфейсы | СМЕМА |
