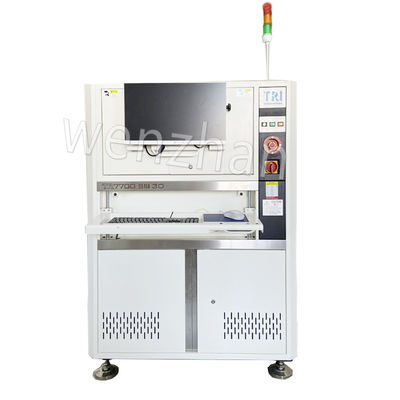

Машина TRI AOI TR7700 SIII 3D SMT AOI для производственной линии SMT
TR7700 SIII 3D AOI сочетает в себе лучшие 2D- и 3D-технологии с программным обеспечением нового поколения, что революционизирует контроль сборки печатных плат.
Интеграция линии SMT
Централизованное управление производственной линией повышает производительность оператора и время реагирования.
Интегрированное решение TRI включает следующие четыре компонента.
Автономный редактор
Это приложение позволяет осуществлять централизованную независимую настройку и точную настройку алгоритмов проверки ранее отсканированных изображений, обеспечивая при этом немедленную обратную связь. Завершенную программу можно затем загрузить на поточные инспекционные машины для повышения стабильности и точности контроля.
Центр управления
Центр управления, являющийся основным компонентом производственного предприятия, позволяет в режиме реального времени контролировать и управлять несколькими инспекционными машинами на производственных линиях.
Система управления доходностью 4.0
YMS 4.0 обеспечивает статус проверки в режиме реального времени в системах SPI, AOI и AXI, отслеживает состояние SPC и сигналов тревоги, а также поддерживает удаленную точную настройку по всей линии SMT. Централизованное управление инспекциями обеспечивает выявление от 5 до 10 основных дефектов и изображений дефектов, проверку и управление OEE, детализацию проблем и первопричин построчно, по станциям и по процессам, что повышает качество и анализ производительности. YMS 4.0 поддерживает инициативу «Индустрия 4.0».
Проверка качества
Полностью автоматизированный сбор хороших/неудачных изображений из всего производственного цикла позволяет тестировать, настраивать и проверять настроенные параметры программы без перезагрузки тестируемых плат. Это позволяет инженерам сэкономить время на проверку при точной настройке и значительно ускоряет внедрение нового продукта (NPI).
3D-инспекция
Точный лазерный датчик выходит за рамки других 3D-технологий. Широкий диапазон измерений гарантирует, что детали высотой до 20 мм могут быть проверены с максимальной точностью. Работа с лазерным светом также устраняет проблемы с черными или зеркальными компонентами на низкоконтрастном фоне.
Интерактивные 3D-модели помогают операторам быстро просматривать обнаруженные дефекты, такие как поднятые компоненты BGA, выводы микросхем, разъемы, переключатели и другие установленные устройства, для расширенного контроля после оплавления.
Умная библиотека + библиотека моделей
Интеллектуальная библиотека ускоряет программирование за счет автоматического выделения окон проверки для выводов микросхем.
Новые алгоритмы цветового пространства
Новые адаптивные алгоритмы TRI используют обработку цветового пространства для повышения точности проверки, уменьшения количества ложных вызовов и улучшения результатов проверки, одновременно сокращая время, необходимое для точной настройки проверки, и количество требуемых альтернативных изображений.
| Модель машины | ТР7700SIII 3D |
| Оптическая система | |
| Метод визуализации | Динамическая визуализация с точным измерением 3D-профиля |
| Верхняя камера | 4 Мпикс |
| Угловая камера | Н/Д |
| Разрешение изображения | 10 мкм, 15 мкм (опционально) |
| Освещение | Многофазный светодиод RGB+W |
| 3D-технологии | Одиночные/двойные 3D-лазерные датчики |
| Макс. 3D-диапазон | 20 мм |
| Проверка производительности | |
| Скорость изображения | 4 Мп при 10 мкм 2D: 60 см⊃2;/сек |
| 4 Мп при 15 мкм 2D: 120 см⊃2;/сек | |
| 4 Мп при 10 мкм 2D+3D: 27–39 см⊃2;/сек* | |
| 4 Мп при 15 мкм 2D+3D: 40–60 см⊃2;/сек* | |
| * В зависимости от размера платы и разрешения лазера | |
| Движущийся стол и управление | |
| Управление по оси X | ШВП + AC-сервоконтроллер |
| Управление по оси Y | ШВП + AC-сервоконтроллер |
| Управление по оси Z | Н/Д |
| Разрешение оси XY | 1 мкм |
| Обращение с доской | |
| Максимальный размер печатной платы | TR7700 SIII 3D: 510 x 460 мм |
| TR7700L SIII 3D: 660 x 460 мм | |
| TR7700 SIII 3D DL: 510 x 250 мм x 2 полосы, 510 x 550 мм x 1 полоса | |
| Толщина печатной платы | 0,6-5 мм |
| Максимальный вес печатной платы | 3 кг |
| Максимальный зазор | 25 мм |
| Нижний зазор | 40 мм |
| Краевой зазор | 3 мм (5 мм опционально) |
| Конвейер | В соответствии |
| Высота: 880 – 920 мм | |
| * Совместимость с SMEMA | |
| Функции проверки | |
| Компонент | Отсутствующий |
| Надгробие | |
| Рекламный щит | |
| Полярность | |
| Вращение | |
| Сдвиг | |
| Неправильная маркировка (OCV) | |
| Дефектный | |
| С ног на голову | |
| Дополнительный компонент | |
| Иностранный материал | |
| Поднятый компонент | |
| Припой | Избыток припоя |
| Недостаточный припой | |
| Преодоление | |
| Сквозные штифты | |
| Поднятый свинец | |
| Золотой палец | |
| Царапина/Загрязнение | |
| Размеры | |
| ШxГxВ | TR7700 SIII 3D: 1100 x 1670 x 1550 мм |
| TR7700L SIII 3D: 1300 x 1630 x 1655 мм | |
| TR7700 SIII 3D DL: 1100 x 1770 x 1550 мм | |
| Примечание: не включая сигнальную башню, высота сигнальной башни 520 мм. | |
| Масса | TR7700 SIII 3D: 1030 кг |
| TR7700L SIII 3D: 1250 кг | |
| TR7700 SIII 3D DL: 1150 кг | |
