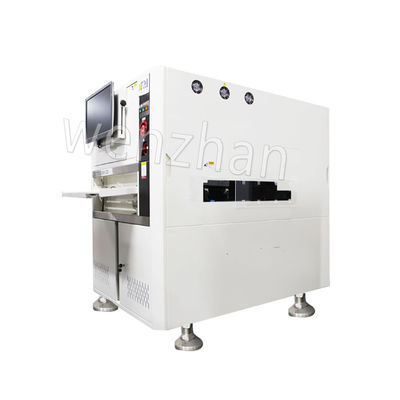

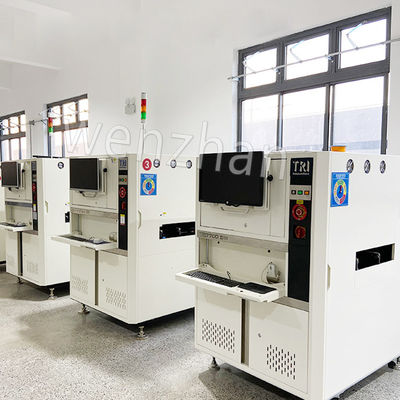

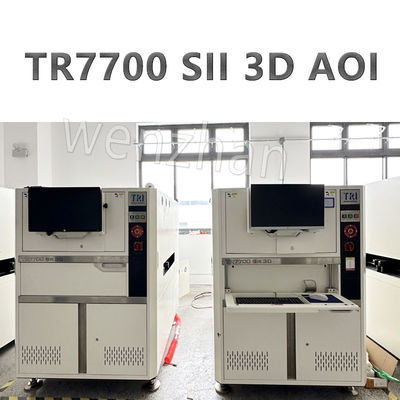

Машина TRI AOI TR7700 SIII 3D SMT AOI для производственной линии SMT
TR7700 SIII 3D AOI сочетает в себе лучшие 2D- и 3D-технологии с программным обеспечением нового поколения, что революционизирует контроль сборки печатных плат.
Полное покрытие на полной скорости
Сочетание сверхскоростной цветной камеры и настоящего трехмерного измерения профиля позволяет полностью проверять даже сложные сборки автомобилей и смартфонов. Диапазон 3D-инспекции TR7700 SIII охватывает все: от базовых компонентов SMT до больших конденсаторов со сквозными отверстиями, переключателей, разъемов и скрытых соединений.
3D-инспекция
Точный лазерный датчик выходит за рамки других 3D-технологий. Широкий диапазон измерений гарантирует, что детали высотой до 20 мм могут быть проверены с максимальной точностью. Работа с лазерным светом также устраняет проблемы с черными или зеркальными компонентами на низкоконтрастном фоне.
Интерактивные 3D-модели помогают операторам быстро просматривать обнаруженные дефекты, такие как поднятые компоненты BGA, выводы микросхем, разъемы, переключатели и другие установленные устройства, для расширенного контроля после оплавления.
Умная библиотека + библиотека моделей

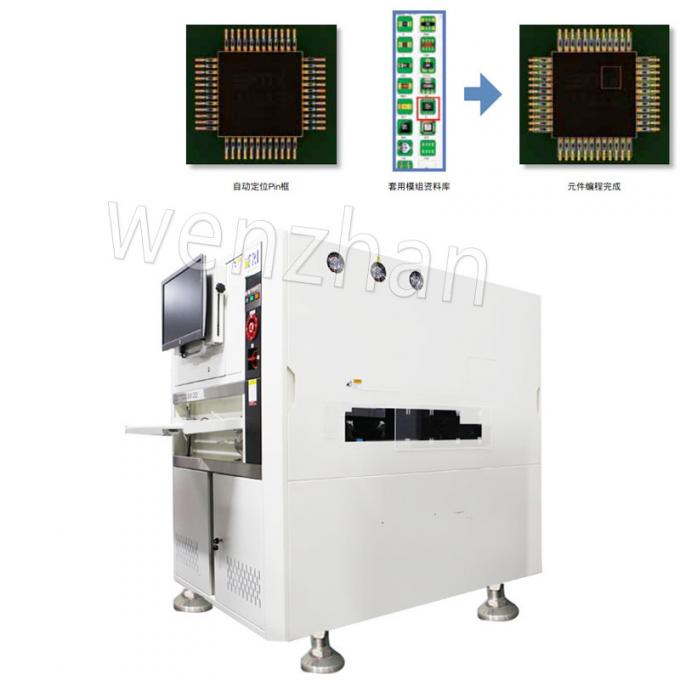

Интеллектуальная библиотека ускоряет программирование за счет автоматического выделения окон проверки для выводов микросхем.

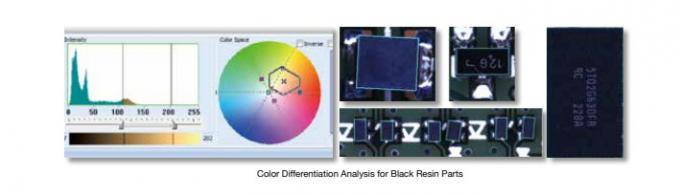

Новые алгоритмы цветового пространства
Новые адаптивные алгоритмы TRI используют обработку цветового пространства для повышения точности проверки, уменьшения количества ложных вызовов и улучшения результатов проверки, одновременно сокращая время, необходимое для точной настройки проверки, и количество требуемых альтернативных изображений.
Технические характеристики продукта
| Модель машины | |
|---|---|
| Модель машины | ТР7700SIII 3D |
| Оптическая система | |
| Метод визуализации | Динамическая визуализация с точным измерением 3D-профиля |
| Верхняя камера | 4 Мпикс |
| Угловая камера | Н/Д |
| Разрешение изображения | 10 мкм, 15 мкм (опционально) |
| Освещение | Многофазный светодиод RGB+W |
| 3D-технологии | Одиночные/двойные 3D-лазерные датчики |
| Макс. 3D-диапазон | 20 мм |
| Проверка производительности | |
| Скорость изображения | 4 Мп при 10 мкм 2D: 60 см⊃2;/сек |
| 4 Мп при 15 мкм 2D: 120 см⊃2;/сек | |
| 4 Мп при 10 мкм 2D+3D: 27–39 см⊃2;/сек* | |
| 4 Мп при 15 мкм 2D+3D: 40–60 см⊃2;/сек* | |
| * В зависимости от размера платы и разрешения лазера | |
| Движущийся стол и управление | |
| Управление по оси X | ШВП + AC-сервоконтроллер |
| Управление по оси Y | ШВП + AC-сервоконтроллер |
| Управление по оси Z | Н/Д |
| Разрешение оси XY | 1 мкм |
| Обращение с доской | |
| Максимальный размер печатной платы | TR7700 SIII 3D: 510 x 460 мм |
| TR7700L SIII 3D: 660 x 460 мм | |
| TR7700 SIII 3D DL: 510 x 250 мм x 2 полосы, 510 x 550 мм x 1 полоса | |
| Толщина печатной платы | 0,6-5 мм |
| Максимальный вес печатной платы | 3 кг |
| Максимальный зазор | 25 мм |
| Нижний зазор | 40 мм |
| Краевой зазор | 3 мм (5 мм опционально) |
| Конвейер | В соответствии |
| Высота: 880 – 920 мм | |
| * Совместимость с SMEMA | |
| Функции проверки | |
| Компонент | Отсутствующий |
| Надгробие | |
| Рекламный щит | |
| Полярность | |
| Вращение | |
| Сдвиг | |
| Неправильная маркировка (OCV) | |
| Дефектный | |
| С ног на голову | |
| Дополнительный компонент | |
| Иностранный материал | |
| Поднятый компонент | |
| Припой | Избыток припоя |
| Недостаточный припой | |
| Преодоление | |
| Сквозные штифты | |
| Поднятый свинец | |
| Золотой палец | |
| Царапина/Загрязнение | |
| Размеры | |
| ШxГxВ | TR7700 SIII 3D: 1100 x 1670 x 1550 мм |
| TR7700L SIII 3D: 1300 x 1630 x 1655 мм | |
| TR7700 SIII 3D DL: 1100 x 1770 x 1550 мм | |
| Примечание: не включая сигнальную башню, высота сигнальной башни 520 мм. | |
| Масса | TR7700 SIII 3D: 1030 кг |
| TR7700L SIII 3D: 1250 кг | |
| TR7700 SIII 3D DL: 1150 кг | |
