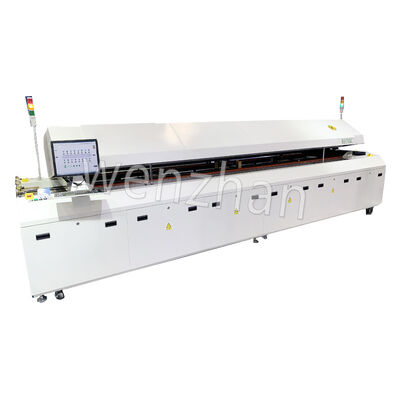

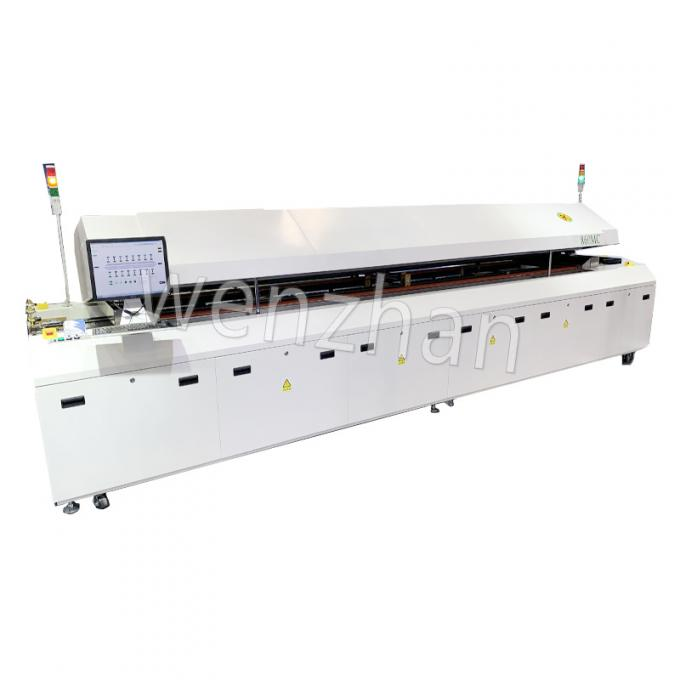

Высококачественная печь для пайки SMT, SMD, печь для оплавления, печь для оплавления SMT
Бытовая машина для пайки оплавлением — это важнейшая часть оборудования в электронной промышленности, которая в основном используется для пайки устройств поверхностного монтажа (SMD) на печатных платах (PCB). Эта машина обеспечивает надежные электрические соединения и необходима для производства высококачественных электронных сборок.
Функциональность:
Процесс нагрева: машина для пайки оплавлением использует контролируемый процесс нагрева для плавления паяльной пасты, нанесенной на печатную плату. Нагрев обычно осуществляется в нескольких зонах, что позволяет точно контролировать температуру во избежание повреждения чувствительных компонентов.
Нанесение паяльной пасты: перед оплавлением на контактные площадки печатной платы наносится паяльная паста. В машину можно использовать различные типы паяльных паст, обеспечивая совместимость с различными компонентами и приложениями.
Конвейерная система: машина оснащена конвейерной системой, которая транспортирует печатные платы через различные зоны нагрева. Такое непрерывное движение позволяет эффективно обрабатывать несколько досок за один проход.
Фаза охлаждения: после процесса пайки печатные платы попадают в зону охлаждения, где они быстро охлаждаются для затвердевания паяных соединений. Этот шаг имеет решающее значение для обеспечения прочных и надежных соединений.
Контроль качества: многие машины для пайки оплавлением оснащены встроенными системами контроля для проверки таких дефектов, как недостаточность припоя или несоосность компонентов, гарантируя, что только качественная продукция перейдет на следующий этап производства.
| Модель | WZ-8800PC/LS-LF | WZ-660PC/LS-LF | WZ-6620PC/LS-LF | WZ-8820PC-LF | WZ-8810PC/LS-LF | WZ-8830PC/LS-LF |
|---|---|---|---|---|---|---|
| Размер формы | 4200х850х1450мм | 3500х850х1450мм | 4000х1000х1550мм | 5000х1200х1550мм | 4600х1000х1550мм | 4600х1500х1550мм |
| Масса | 900 кг | 700 кг | 850 кг | 1800 кг | 1200 кг | 1600 кг |
| Количество зон обогрева | 上Top8/下Bottom8 | 上Top6/下Bottom6 | 上Top6/下Bottom6 | 上Top8/下Bottom8 | ||
| Длина зоны нагрева | 2800 мм | 2400 мм | 2600 мм | 3160 мм | 2800 мм | 2800 мм |
| Количество охлаждения | 下Низ1 | 下Низ1 | 上Вверх2/下Вниз2 | 上Вверх1/下Вниз1 | ||
| Требование к выпуску воздуха | 10м3/минX2 | |||||
| Требования к питанию | 3 фазы 380 В 50/60 Гц | |||||
| Стартовая мощность | 30КВт | 22кВт | 24КВт | 36КВт | 32кВт | 48КВт |
| Рабочая мощность | 6кВт | 5кВт | 5,5 кВт | 7кВт | 65кВт | 8кВт |
| Время нагрева | Приблизительно: 20 минут | |||||
| Диапазон контроля температуры | Комнатная температура-320C | |||||
| Контроль температуры | ПИД-регулирование с обратной связью + драйвер SSR (схема + ПЛК) | |||||
| Максимальная ширина печатной платы | 50-400 мм | 50-400 мм | 50-500/550/600мм | 50-500мм | 50-450 мм | 50-600/700/800мм |
| Точность контроля температуры | Температура 1°C | Температура 1°C | ||||
| Высота элемента печатной платы | 上Верх 40 мм | 上Верх 30下Низ25 мм | ||||
| Скорость транспортировки | 0-1800 мм/мин | |||||
| Транспортная высота | 900+20мм | |||||
