Просмотры: 0 Автор: Редактор сайта Время публикации: 3 октября 2026 г. Происхождение: Сайт
Краткий ответ: JT-MFO — это туннельная печь оплавления от JT Automation для пайки печатных плат SMT. Он имеет 8 верхних и 8 нижних зон нагрева, а также 3 верхних и 3 нижних зоны охлаждения на длине нагрева 3110 мм и принимает доски шириной до 400 мм . Доступна дополнительная модель для азота ( MFO-800-N ). На странице указана цена машины в размере 50 000 долларов США при минимальном заказе 1 комплекта . Два поля на этой странице не совпадают — см. раздел «Два значения для подтверждения» ниже.

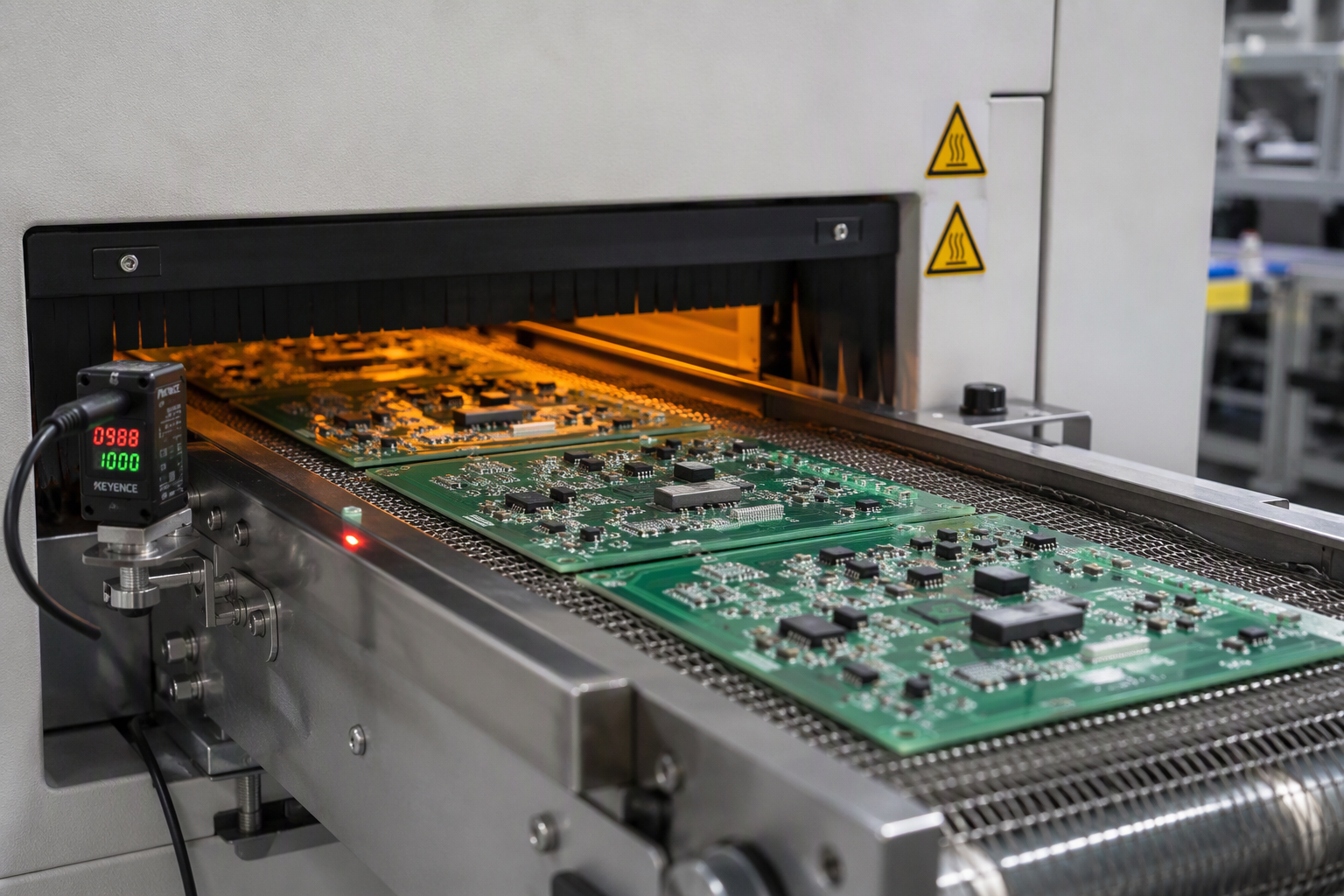

JT-MFO представляет собой туннельную печь оплавления: платы входят с одного конца, проходят через зоны нагрева и секцию охлаждения на конвейере и выходят с сформированным паяным соединением. Это рабочая станция, которую следует разместить в стандартной линии SMT.

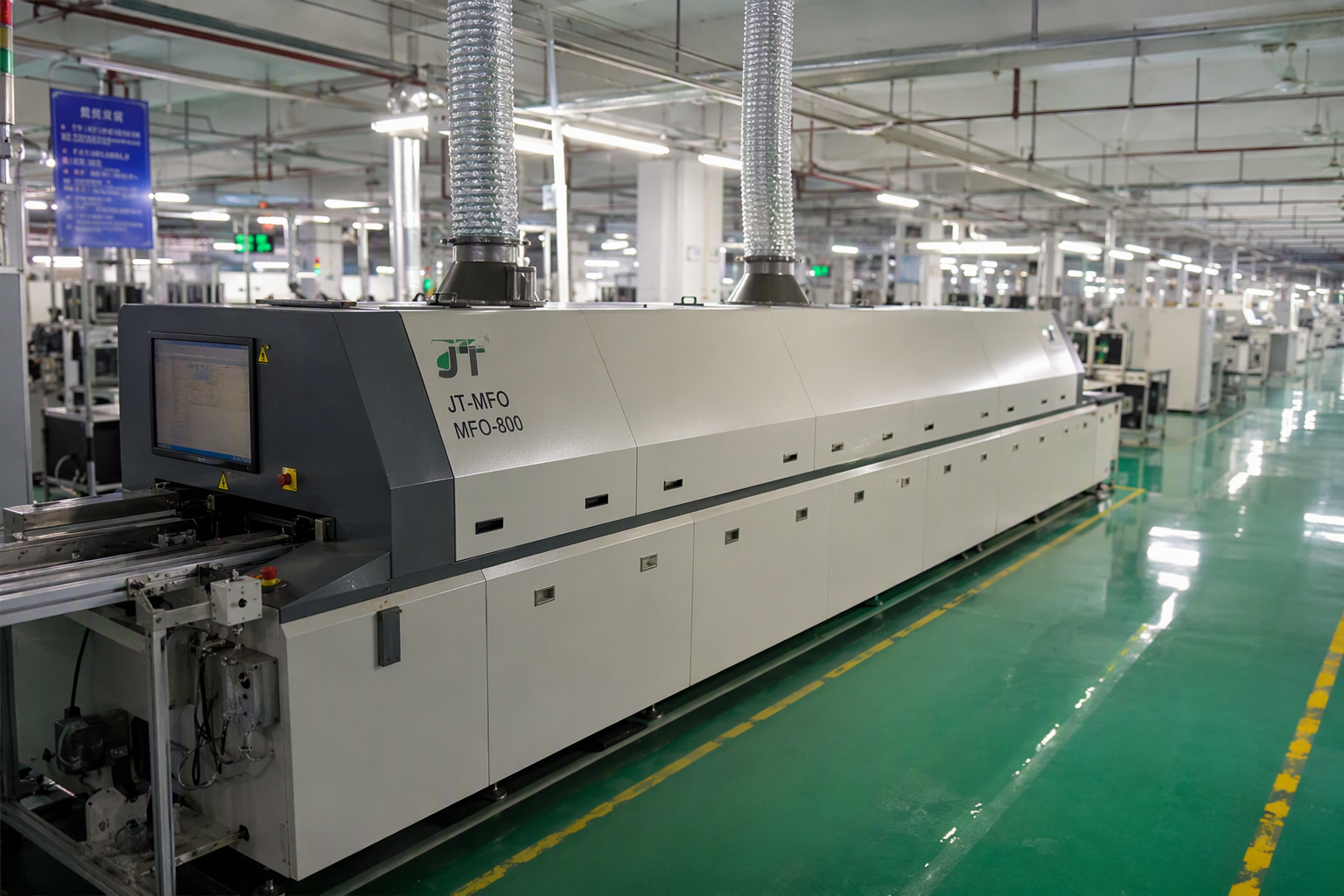

На странице представлен продукт типа машины «Печь для оплавления припоя», марки JT, а таблица технических характеристик принадлежит бренду JT Automation и модели MFO-800 / MFO-800-N , где суффикс N обозначает азотную модель. Внешние размеры составляют 5520 × 1430 × 1530 мм (Д × Ш × В) — большая площадь, определяющая расположение линии.
Элемент |
Стандартная спецификация JT-MFO |
|---|---|
Бренд |
ДжТ Автоматизация |
Модель |
МФО-800/МФО-800-Н (N = азотная модель) |
Зоны отопления |
8 верхних зон + 8 нижних зон |
Зоны охлаждения |
3 верхние зоны + 3 нижние зоны |
Общая длина нагрева |
3110 мм |
Внешний размер (Д×Ш×В) |
5520 × 1430 × 1530 мм |
Вес нетто |
2400 кг (тип воздуха) / 2500 кг (тип N2) |
Источник питания |
380 В переменного тока, 3 фазы, 5 проводов, 50/60 Гц (доступны пользовательские 220 В, 3 полюса) |
Потребляемая мощность |
Макс. запуск: 30
|
Время разогрева |
Около 25 минут |
Температурный диапазон |
Комнатная температура ~ 300°C |
Выхлопная система |
2 вытяжных патрубка по 10 м³/мин каждый |
Максимальная ширина печатной платы |
400 мм |
Страница внутренне противоречива в двух местах, и оба влияют на то, что вы получаете:
Масса. Зона атрибутов составляет 2500 кг; в таблице технических характеристик указано 2400 кг (воздух) / 2500 кг (N2). Оба варианта согласны только в том случае, если указанная машина является азотной версией, что имеет значение для погрузки на пол, подъема и перевозки.
Модель. В области атрибутов указано JT-MFO; в таблице характеристик указано МФО-800/МФО-800-Н. Считайте JT-MFO обозначением серии, а MFO-800/MFO-800-N — обозначением модели.
Это не является дефектом машины; оба являются проблемами документации. Попросите поставщика письменно указать в предложении точную модель и ее вес нетто.

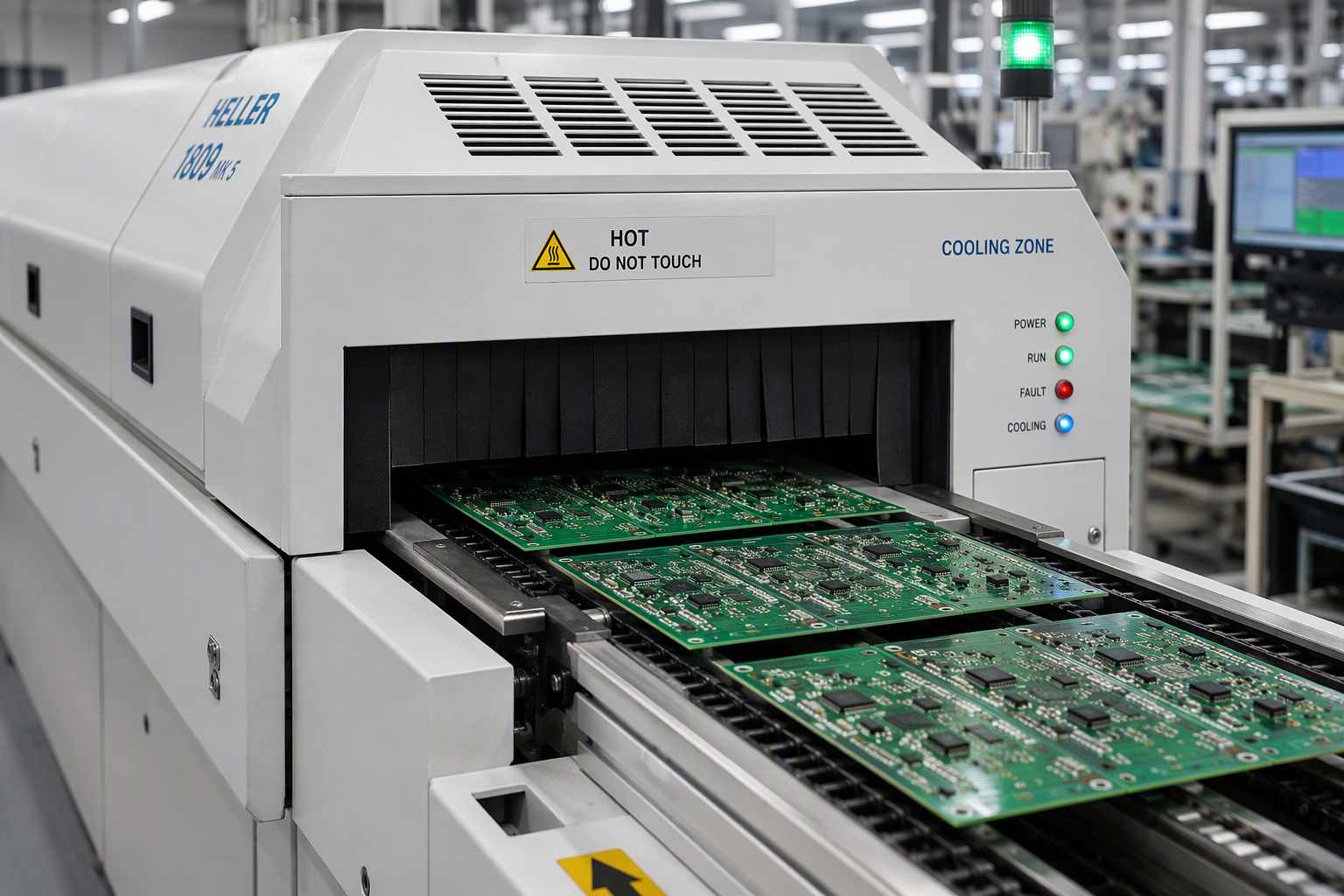

Шестнадцать зон нагрева плюс шесть зон охлаждения — это решение по профилированию, прежде чем оно станет спецификацией. Туннельная печь удерживает каждую зону на своей собственной заданной температуре, поэтому большее количество зон означает, что фазы линейного изменения, выдержки и оплавления можно формировать более точно. На длине нагрева 3110 мм такое количество зон позволяет одной машине профилировать несколько типов плит, а не привязываться к одному продукту.

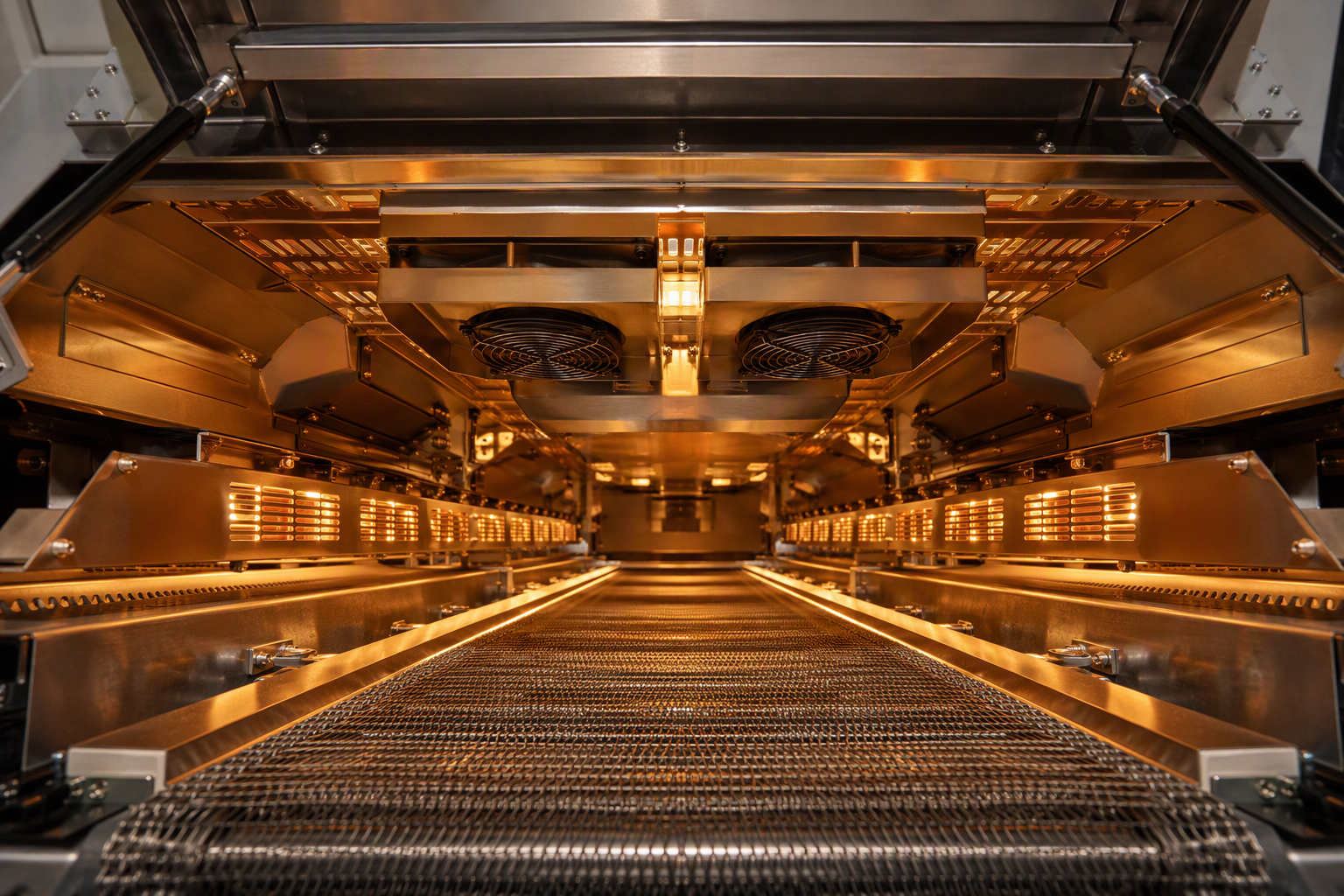

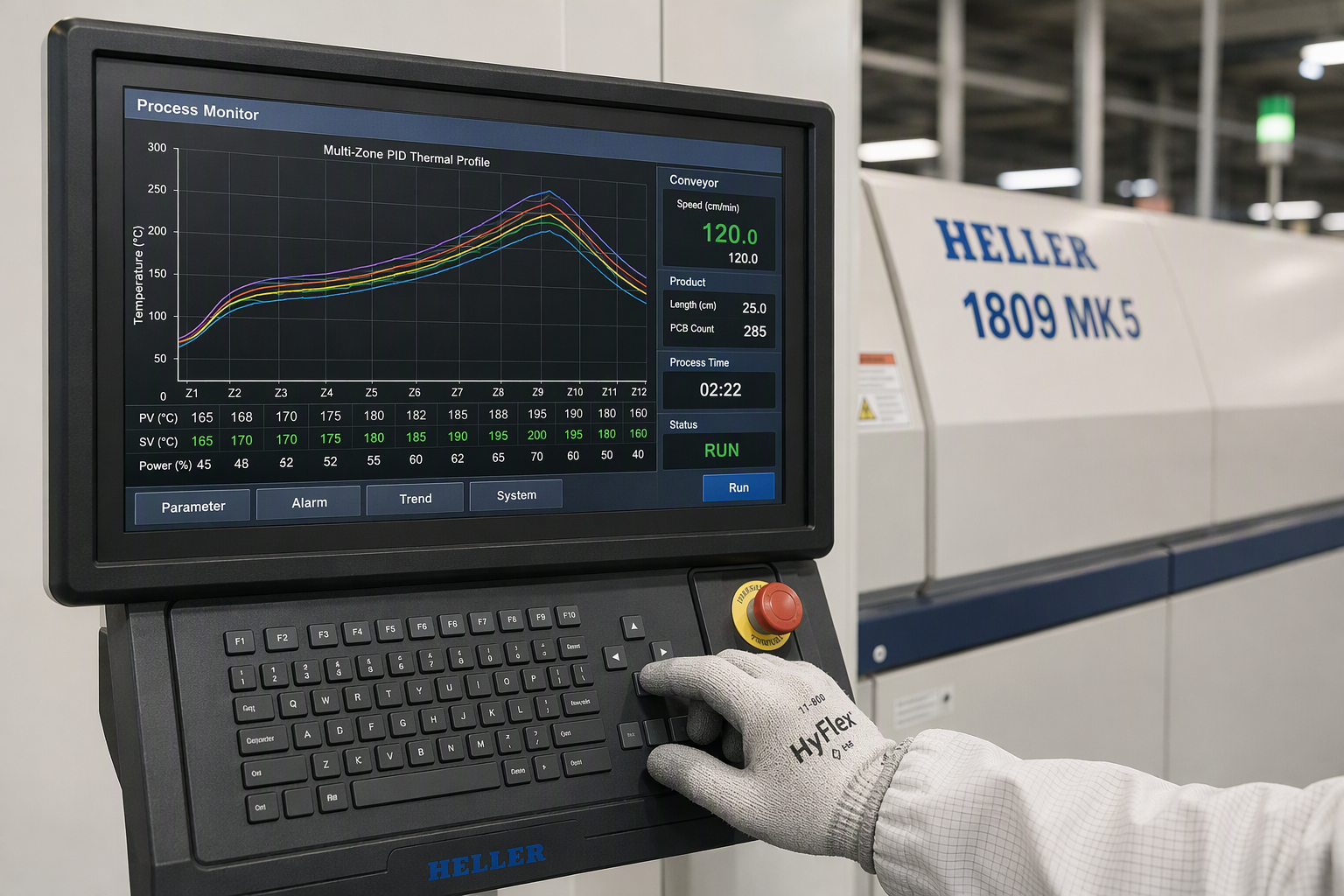

Управление осуществляется с помощью ПИД-регулирования с обратной связью , которое непрерывно регулирует нагрев в соответствии с измеренной температурой зоны, а передача тепла осуществляется посредством двухканальной принудительной конвекции горячего воздуха . Опубликованный диапазон составляет от комнатной температуры до 300°C, время прогрева около 25 минут.
Два номера процесса формируют план объекта. Вытяжка: 2 выхода с расходом 10 м³/мин каждый требуют соответствующих воздуховодов. Мощность: максимум 30
32 кВт при запуске против 9
10 кВт при стабильной работе означает, что источник питания должен быть рассчитан на запуск, а не на работу. Питание осуществляется переменным током 380 В, 3-фазным, 5-проводным, 50/60 Гц, с возможностью заказа трехфазного напряжения 220 В.
Возможна инертизация азотом, и это то, что отличает тип N2 от типа Air. Снижение содержания кислорода в нагретых зонах ограничивает окисление пасты и подушки во время оплавления, поэтому покупатели выбирают ее для работ, чувствительных к окислению: сборки с мелким шагом, склонность к потускнению отделки и строго контролируемое поведение при смачивании.
На практике тип N2 имеет вес 2500 кг против 2400 кг для типа Air. Инертизация также меняет требования к объекту — подача и потребление азота не указаны в опубликованной таблице спецификаций, поэтому спросите, что требуется для указанной конфигурации N2. Если инертизация не требуется, тип Air легче и проще.
На странице перечислены следующие области применения:
Автомобильная электроника: ECU, BMS, платы управления транспортными средствами на новых источниках энергии.
Прецизионные медицинские платы.
Бытовая электроника: материнские платы для ноутбуков, мобильных устройств и умного дома.
Платы промышленного управления и электропитания.
Светодиодное освещение и серверные платы связи.
У них есть одна общая черта: платы, на которых размещены компоненты с мелким шагом и более крупные устройства на одной панели, где 16 зон нагрева позволяют формировать профиль под плату, а не подвергать риску смесь.
В линии JT-MFO находится на этапе оплавления: платы поступают с места раскладки, проходят через зоны нагрева и охлаждения и продолжают AOI и обработку. Потому что Wenzhan поставляет сопутствующее оборудование, в том числе В комплектных линиях SMT конвейер и погрузочно-разгрузочное оборудование на входе могут быть адаптированы к максимальной ширине плиты печи 400 мм и высоте подачи.
Ширина доски: заявленный максимум 400 мм — измерьте самую широкую панель с зазором от края.
Требование к профилю: подсчитайте различные температурные профили, необходимые вашей смеси; 16 зон обогрева предоставляют достаточно места для их создания.
Воздух или N2: решите, требуется ли инертизация, затем укажите подходящую модель.
Электроснабжение: запланируйте запуск 30–32 кВт при трехфазном 5-проводном переменном токе напряжением 380 В или подтвердите индивидуальный трехфазный вариант 220 В.
Вытяжка и пол: канал на 2 выхода по 10 м³/мин каждый; допускайте площадь основания 5520 × 1430 × 1530 мм при весе 2400–2500 кг.
Запросите точное обозначение модели (MFO-800 или MFO-800-N), соответствующий вес нетто, включена ли инертизация, конфигурацию напряжения, а также условия упаковки, доставки и гарантии. На странице не публикуются условия гарантии, упаковки и доставки данного устройства — они взяты из коммерческого предложения.
При передаче убедитесь, что каждая зона достигает и удерживает заданное значение и что ваша доска работает по заданному вами профилю, затем проверьте конвейер, сетчатую ленту, воздуходувки и вытяжной тракт. Нагревательные элементы, термопары и компоненты конвейеров — это элементы износа, которые следует учитывать; Вэньчжаньские акции Запасные части SMT рядом с машинами.
На странице указан JT-MFO по цене 50 000 долларов США с минимальным заказом 1 комплекта . Считайте это указанной ценой, а не окончательным предложением: то, что применимо к вашему заказу, зависит от конфигурации — Air или N2, трехфазной версии 220 В, аксессуаров и плана логистики — а также от того, когда было выставлено предложение. На странице не указаны Инкотермс, стоимость перевозки, пошлины или время выполнения заказа, и ничего не следует предполагать из списка.
Что касается процесса обеспечения качества, поставщик заявляет, что он проводит предсерийный образец перед массовым производством и окончательную проверку перед отправкой. Используйте это как основу для согласования вашего собственного этапа проверки и приемки в контракте.
Что такое печь оплавления JT-MFO? Туннельная печь оплавления припоя от JT Automation для пайки печатных плат SMT, доступная в воздушном или азотном исполнении MFO-800-N, с максимальной шириной печатной платы 400 мм.
Сколько у него зон нагрева и охлаждения? 8 верхних и 8 нижних зон нагрева и 3 верхних и 3 нижних зоны охлаждения, общая длина нагрева более 3110 мм.
Может ли он работать с инертизацией азота? Да — инертизация указана как опция и соответствует модели MFO-800-N. Тип N2 имеет вес 2500 кг против 2400 кг для типа Air.
Какой размер печатной платы он поддерживает? Опубликованная максимальная ширина печатной платы составляет 400 мм. Уточните у поставщика длину платы, необходимую для вашего продукта.
Какая мощность и потребление ему необходимы? 380 В переменного тока, 3-фазный, 5-проводной, 50/60 Гц, с возможностью заказа трехфазного напряжения 220 В. Потребление указано на уровне 30
32 кВт максимум при запуске и 9
10 кВт при стабильной работе.
Сколько это стоит и какой минимальный заказ? На странице указано 50 000 долларов США при минимальном заказе 1 комплекта. Окончательная цена зависит от комплектации и периода котировки.
Почему на странице модель и вес различаются? В области атрибутов указана модель JT-MFO и вес 2500 кг; в таблице технических характеристик указаны MFO-800/MFO-800-N и 2400 кг (воздух)/2500 кг (N2). Попросите поставщика указать точную модель и вес нетто в вашем предложении.
Отправьте самую широкую панель, количество различных тепловых профилей в вашей смеси и необходимость инертизации, а затем запросите коммерческое предложение с указанием точной модели, веса нетто, конфигурации напряжения, условий упаковки и доставки. Сравните его с другим Печи оплавления JT в ассортименте или просмотрите более широкий ассортимент категорию печи оплавления , если для вашей линии больше подходит другая длина нагрева или ширина доски.
