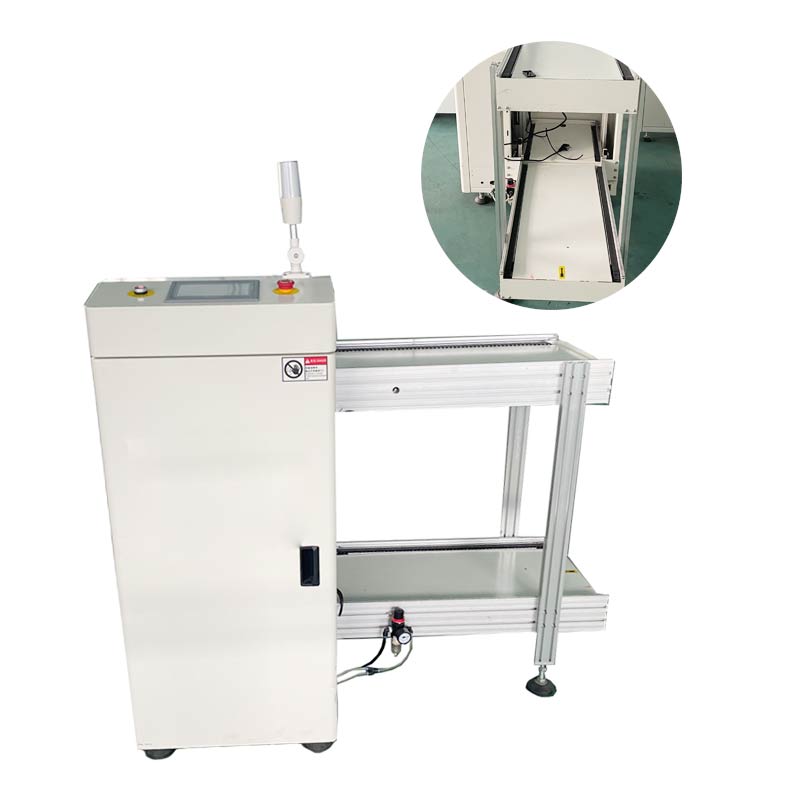

Микроостановки на переднем конце линий технологии поверхностного монтажа (SMT) снижают эффективность производства. Вы можете купить самые быстрые машины для захвата и укладки на рынке, но они будут простаивать, если вашей подаче досок недостает точности. Каждая секунда ожидания подложки для монтажника означает потерю пропускной способности. Многие инженеры рассматривают переднее погрузочно-разгрузочное оборудование как устройство, работающее по принципу «подключи и работай». Это ошибка. Физические перекосы, несоответствие протоколов связи и неправильные механизмы зажима приводят к повреждению подложки и падению плат во время первоначальной передачи обслуживания. Погрузчик, слегка расположенный не по уровню, сминает края доски. Задержанный сигнал датчика вызывает каскадную остановку линии. Достижение высокодоходного производства требует строгой интеграционной структуры. Вы должны выполнить строгие проверки позиционирования, проверить механические допуски, установить программные подтверждения и настроить интерфейсы оператора. Исправление этих инженерных переменных устраняет узкие места на стороне клиента и гарантирует непрерывный поток материалов на этапы печати и размещения.
Выравнивание не подлежит обсуждению: проверки физического позиционирования (выравнивание по оси Z, выравнивание рельс по оси Y) определяют успех передачи; отклонение в несколько миллиметров может привести к повреждению кромки или заклиниванию.
Стандартизация протоколов увеличивает время безотказной работы. Успешная интеграция опирается на проверенную межмашинную связь, переход от устаревшего SMEMA к стандартам Hermes, насыщенным данными.
Комплексная балансировка линии: высокоскоростной загрузчик печатных плат SMT должен быть согласован по циклу с последующими принтерами, машинами для захвата и размещения и автоматическим разгрузчиком печатных плат в конце линии, чтобы предотвратить переполнение буфера.
Для снижения риска необходимо тестирование: предпроизводственная проверка допусков магазина, устойчивости держателя штабеля, давления толкателя и заземления от электростатического разряда имеет решающее значение перед запуском смеси продуктов в реальном времени.
Ручная загрузка досок на современных производствах невозможна. Люди-операторы приводят к непредсказуемому времени цикла. Они увеличивают риск электростатического разряда (ESD) и часто загрязняют оголенные медные площадки кожным жиром. Не менее плохи и плохо интегрированные автоматизированные системы погрузки. Они вызывают периодические застревания, требующие постоянного вмешательства оператора. Когда Загрузчик smt pcb не синхронизирован должным образом с принтером паяльной пасты, вся линия страдает от голодания. Это снижает общую эффективность оборудования (OEE) значительно ниже приемлемых отраслевых показателей.
Оценка производительности систем обработки требует отслеживания конкретных базовых показателей. Среднее время между передачами (MTBA) служит основным индикатором надежности. Высокопроизводительная система работает часами, не вызывая тревог и не требуя ручной регулировки магазина. Скорость передачи, измеряемая в секундах на одну плату, должна превосходить время цикла самой быстрой последующей машины. Обработка без дефектов является обязательной. Оборудование должно переносить подложки, не повреждая края, не царапая паяльную маску и не смещая компоненты во время двусторонней сборки.
Планировка цехов диктует выбор оборудования. Вам придется выбирать между компактными моделями и моделями с увеличенным магазином. Компактные погрузчики экономят ценную площадь в тесных помещениях, но требуют от операторов более частой замены магазинов. Модели с расширенным магазином обеспечивают более длительное время работы без присмотра. Они вмещают несколько стоек одновременно, что хорошо подходит для сред с большим объемом и небольшим количеством смешанных материалов. Независимо от занимаемой площади, полностью закрытые модели с защитными крышками являются отраслевым стандартом. Эти корпуса предотвращают попадание пыли на голые подложки. Они также обеспечивают безопасность оператора, соответствующую требованиям CE, физически блокируя доступ к движущимся толкателям и подъемным платформам.
Метрика |
Ручная загрузка |
Автоматический загрузчик SMT |
|---|---|---|
Согласованность времени цикла |
Сильно варьируется в зависимости от усталости оператора |
Фиксированная, программируемая скорость передачи |
Риск загрязнения |
Высокий (кожный жир, перенос частиц) |
Низкий (закрытый, работа без помощи рук) |
Опасность электростатического разряда |
Высокий (требуется строгое соблюдение ношения браслета) |
Низкий (заземлено шасси машины и ремни) |
Предел пропускной способности |
Узкие места высокоскоростных монтажников |
Опережает самое быстрое перерабатывающее оборудование |
Аудит характеристик оборудования по сравнению с фактическим ассортиментом продукции вашего предприятия является первым шагом на пути к успешной интеграции. Размеры, толщина и вес платы сильно различаются в разных отраслях производства. Ультратонкие плиты, часто толщиной 0,4 мм или меньше, представляют собой серьезный риск коробления. Если механизм толкателя оказывает неравномерное давление, эти тонкие носители прогибаются и застревают на выходном конвейере. Для тяжелых объединительных плат или плат питания с медным покрытием требуются надежные подъемные двигатели. Вам нужны усиленные журнальные стойки, чтобы предотвратить провисание и механическое напряжение в процессе индексации.
Совместимость формата журнала определяет, как материалы поступают на производственную линию. Стандартные магазины с прорезями используются по умолчанию для большинства операций поверхностного монтажа. Они отлично работают при работе с досками, которые уже собраны с одной стороны. На линиях по производству необработанных плат часто используются вакуумные штабелеукладчики. Эти машины поднимают незаполненные носители непосредственно из стопки, полностью устраняя необходимость в стойках с прорезями. Для подложек необычной формы или узкоспециализированных авиакосмических сборок новые роботизированные системы загрузки предлагают программируемые решения для захвата. Выбор правильного формата полностью зависит от состояния вашей платы и требуемой частоты замены.

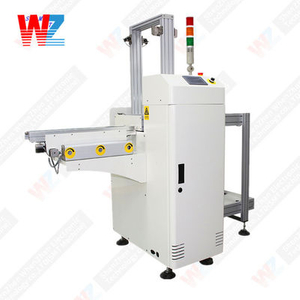

Динамика толкателя напрямую влияет на целостность подложки. Пневматические толкатели распространены и экономичны. Однако они создают резкую силу, если давление воздуха колеблется. Толкатели с шаговым двигателем обеспечивают превосходный контроль. Они позволяют инженерам программировать определенные профили тяги и скорости. А Машина для загрузки печатных плат, оснащенная моторизованным толкателем, аккуратно выталкивает плату из магазина. Он замедляет доску, когда она попадает на нижестоящий конвейер. Это исключает риск защемления кромок хрупких материалов.
Удобство использования зависит от человеко-машинного интерфейса (HMI). Стандартные или индивидуальные рабочие интерфейсы на английском языке, а также многоязычная поддержка значительно сокращают ошибки оператора. Интуитивно понятный ЧМИ упрощает поиск и устранение неисправностей, отображая четкие диагностические графики, а не загадочные коды ошибок. Когда датчик заблокирован или магазин смещен, интерфейс определяет точное место неисправности. Это упрощает процесс первоначальной настройки и сводит к минимуму время простоя во время прямой трансляции.

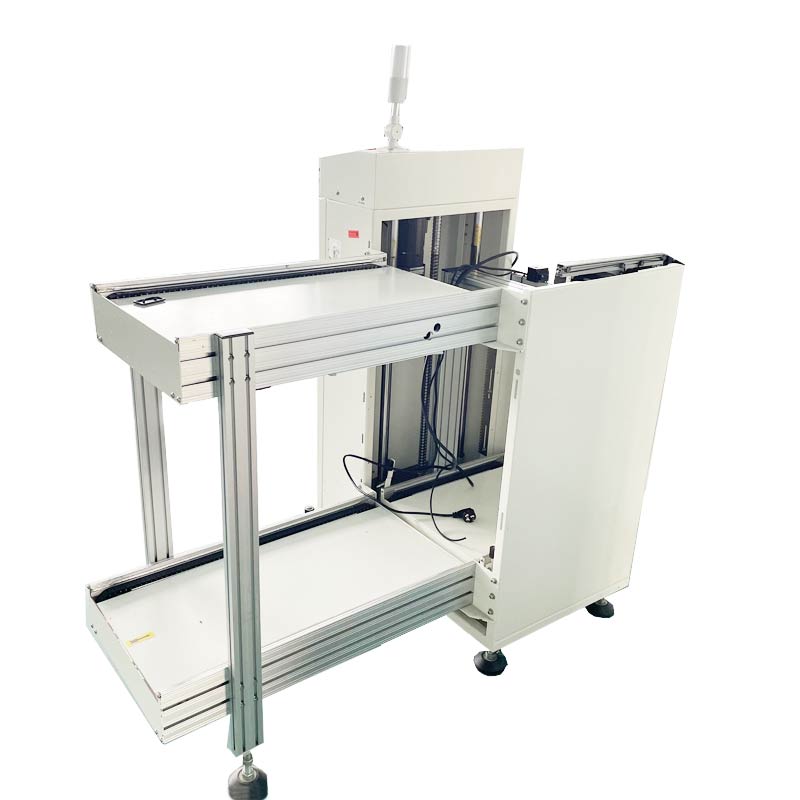

Физическое выравнивание определяет успех каждой передачи доски. Отклонение даже в несколько миллиметров между загрузчиком и принтером паяльной пасты приводит к катастрофическим застреваниям. Выполнение точных проверок позиционирования требует специальных инструментов и методического подхода.
Согласование высоты выхода погрузчика с входным конвейером последующего оборудования представляет собой точный механический процесс. Опора на визуальные оценки гарантирует провал.
Разместите оборудование в окончательно отведенном месте на заводе.
Поместите цифровой инклинометр или прецизионный машиностроительный уровень на основное шасси, чтобы проверить абсолютную плоскостность.
Регулируйте прочные регулировочные ножки независимо друг от друга, пока плоскости X и Y не станут идеально горизонтальными.
Измерьте входную высоту принтера для паяльной пасты. Обычно это стандартизировано около 900 мм ± 20 мм.
Отрегулируйте подъемный механизм загрузчика по оси Z так, чтобы нижняя часть паза платы идеально совпадала с транспортировочными ремнями принтера.
Зафиксируйте регулировочные гайки и убедитесь, что машина не раскачивается и не смещается под приложенным весом.
Плавный переход доски зависит от идеальной синхронизации рельсов. В большинстве линий SMT передняя направляющая служит фиксированной точкой отсчета. Задняя направляющая динамически регулируется в зависимости от ширины доски. Фиксированная направляющая загрузчика должна идеально совпадать с фиксированной направляющей принтера. Используйте прецизионную линейку, чтобы устранить зазор между двумя машинами, обеспечив нулевое смещение. Проверьте динамическую регулировку ширины, запустив самые узкие и самые широкие доски в вашем ассортименте продукции. Сведите зазор между двумя машинами к абсолютному минимуму. Зазор менее 5 мм предотвращает перекос или падение досок во время передачи.
Операторам требуется беспрепятственное пространство для безопасной замены тяжелых магазинов. Убедитесь, что планировка завода обеспечивает достаточное пространство для ручного перемещения или доступа к транспортным средствам с автоматическим управлением (AGV). Тщательно проверьте механизмы крепления и фиксации держателя стопки магазинов. Полностью заряженный магазин может весить более 20 килограммов. Если фиксирующие зажимы выходят из строя, стойка смещается в середине цикла. Толкатель ударит по алюминиевой раме, а не по подложке. Убедитесь, что все защитные крышки правильно установлены. Открытие крышки или нарушение световой завесы должно немедленно остановить подъемную платформу и толкатель. Это вызывает состояние аварийной остановки для защиты оператора.
Механическое выравнивание бесполезно без надежной синхронизации между машинами. Загрузчик должен точно знать, когда следующая машина готова принять доску. Последующая машина должна знать, когда доска находится в пути.
Стандарт SMEMA был основой для линейной связи SMT на протяжении десятилетий. Он использует простое аппаратное рукопожатие на уровне контактов. Загрузчик отправляет сигнал «Плата доступна». Принтер отвечает сигналом «Машина готова». Как только оба условия выполнены, конвейер активируется. Несмотря на высокую надежность, SMEMA ограничена двоичными состояниями. Он не может передавать данные о размере, толщине платы или идентификаторах штрих-кода. Операторы должны вручную настраивать последующее оборудование во время смены продукта.
Современные умные фабрики быстро переходят на стандарт Hermes. Используя связь на основе Ethernet, Hermes заменяет простое двоичное рукопожатие обменом большими объемами данных. Когда PCB Loader индексирует новую плату и передает цифровую полезную нагрузку ниже по потоку. Эта полезная нагрузка содержит точные размеры, толщину платы и уникальные данные штрих-кода. Последующие машины автоматически регулируют ширину рельсов и загружают правильные программы обработки без вмешательства человека. Это значительно сокращает время переналадки и сводит к минимуму ошибки настройки.
Особенность |
СМЕМА (IPC-SMEMA-9851) |
Гермес (IPC-ГЕРМЕС-9852) |
|---|---|---|
Тип подключения |
Многожильный параллельный кабель (аппаратные контакты) |
Стандартный Ethernet (TCP/IP) |
Передаваемые данные |
Двоичные состояния (Готов/Не готов) |
Идентификатор платы, размеры, штрих-код, данные рецепта |
Влияние переключения |
Требует ручной регулировки на последующих этапах |
Обеспечивает автоматическое бесконтактное переключение |
Сложность проводки |
Высокий (толстые кабели, особые распиновки) |
Низкий (стандартные сетевые кабели RJ45) |
Эффективная интеграция выходит за рамки непосредственно последующей машины. Погрузчик должен сообщить о своем рабочем состоянии центральной системе управления производством (MES) или диспетчерской вышке линии. Если магазин пуст, плата заклинивает или нарушается защитная крышка, оборудование мгновенно передает в MES конкретный код ошибки. Руководители линий могут немедленно направлять технических специалистов, не дожидаясь, пока машины, расположенные ниже по технологической цепочке, сообщат о недостаточности. Комплексная регистрация ошибок обеспечивает профилактическое обслуживание. Он выявляет повторяющиеся неисправности датчиков или падения пневмосистемы до того, как они приведут к катастрофическому простою.
Производственная линия представляет собой непрерывную систему. Оптимизация внешней части требует равного внимания к внутренней части. Скорость поступления материалов на линию должна быть идеально сбалансирована со скоростью их выхода.

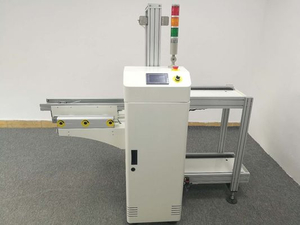

Синхронизация времени цикла является математической необходимостью. Скорость подачи погрузчика должна соответствовать скорости извлечения автоматический разгрузчик печатных плат . Эту машину обычно устанавливают после оплавления или после AOI (автоматического оптического контроля). Если погрузчик подает доски быстрее, чем разгрузчик успевает их сложить, на конвейерах накапливается незавершенное производство (НЗП). В конечном итоге это приводит к остановке всей линии. Инженеры рассчитывают время такта самой медленной машины в линии, обычно это машина для захвата и размещения или печь для оплавления. Они программируют погрузочно-разгрузочное оборудование в соответствии с этой частотой, обеспечивая устойчивый и непрерывный поток.
Микроостановки неизбежны в любой сложной производственной среде. Чтобы эти короткие паузы не остановили всю линию, буферные блоки должны быть стратегически интегрированы. Буферные конвейеры FIFO (первым пришел, первым вышел) или LIFO (последним пришел, первым вышел) расположены между инспекционным оборудованием и разгрузчиком. Если машина AOI помечает плату для проверки вручную, буфер поглощает поступающие подложки. Загрузчик и принтер продолжают работать. Как только остановка устранена, буфер передает накопленные доски в разгрузчик с контролируемой скоростью.
Управление журналами на конечной стадии производства представляет собой серьезную логистическую проблему. Разгрузчик постоянно заполняет пустые магазины готовыми сборками. Погрузчик постоянно их опорожняет. Крайне важно создать замкнутую систему возврата пустых магазинов в начало линии. Многие современные предприятия используют автоматические управляемые транспортные средства (AGV) для автономной перевозки пустых стеллажей. Это снижает зависимость от ручного труда. Для предприятий, использующих ручные тележки, стандартизированные зоны подготовки и четкое визуальное управление (системы Канбан) убедитесь, что у операторов всегда есть пустые магазины на разгрузочном устройстве и полные магазины на загрузочном.
Использование автоматизированного погрузочно-разгрузочного оборудования создает определенные физические риски для подложек. Предвидение этих сбоев и реализация строгих стратегий их устранения позволяют защитить ценные сборки.
Носители для печати застревают в пазах магазина или перекашиваются при подаче к принтеру. Это приводит к смятию краев или заломам углов.
Внедряйте строгие процедуры калибровки датчиков.
Обязательно используйте оптические датчики для проверки абсолютного зазора доски перед началом следующего цикла.
Используйте толкатели с шаговым двигателем с программируемым натяжением.
Если толкатель встретит ненормальное сопротивление, запрограммируйте его на немедленное втягивание и срабатывание сигнализации, а не надавливание доски вперед.
Трение конвейерных лент и направляющих досок создает статическое электричество. Если этот заряд попадает в голую подложку, он разрушает чувствительные компоненты на последующих этапах процесса сборки.
Выполните комплексную проверку заземления шасси машины, ленточных конвейеров и журнальных стеллажей.
Используйте измеритель поверхностного сопротивления, чтобы убедиться, что все точки контакта находятся в безопасном диапазоне рассеивания от 10^6 до 10^9 Ом/квадрат.
Убедитесь, что операторы надевают заземленные браслеты при загрузке или выгрузке магазинов.
Для высокочувствительных узлов установите ионизаторы для устранения статического электричества над местом выхода из магазина.
Заводские воздухопроводы часто испытывают перепады давления при одновременной работе нескольких машин. Это приводит к остановке пневматических толкателей или преждевременному освобождению зажимных цилиндров.
Установите специальные регуляторы воздуха и водоотделители непосредственно на входе в машину.
Установите регулятор на рабочее давление, указанное производителем, обычно от 0,4 до 0,6 МПа.
Следите за манометром во время пиковой работы линии, чтобы выявить падение подачи.
Водоотделитель предотвращает попадание влаги в пневматические цилиндры, предотвращая внутреннюю коррозию и обеспечивая стабильную работу толкателя.
Проверьте текущую высоту линии и задокументируйте точные входные характеристики вашего принтера для паяльной пасты.
Измерьте и запишите максимальные и минимальные отклонения размеров вашей смеси досок и магазинов.
Прежде чем завершить закупку, запросите проверку установления связи по физическому протоколу с использованием SMEMA или Hermes у своего нижестоящего поставщика оборудования.
Установите строгий график профилактического обслуживания для очистки датчиков и проверок пневматического регулятора.
Ответ: Стандартная высота перемещения для погрузочно-разгрузочного оборудования SMT составляет 900 мм с регулируемым отклонением ±20 мм. Это позволяет оборудованию идеально сочетаться с принтерами для паяльной пасты и инспекционными конвейерами большинства мировых брендов. Всегда проверяйте точную высоту входа вашей конкретной последующей машины перед регулировкой регулировочных ножек.
Ответ: Связь осуществляется посредством стандартизированных протоколов. Традиционно это делается с использованием стандарта SMEMA — аппаратного контактного соединения, которое отправляет простые сигналы о доступности платы. Современные линии используют стандарт Hermes — протокол на основе Ethernet, который передает подробные данные о плате, включая размеры и штрих-коды, наряду с сигналами готовности.
Ответ: Загрузчик магазинов выталкивает доски из стоек с прорезями и идеально подходит для предварительно собранных или двусторонних досок. Вакуумный штабелер использует присоски для подъема голых, незаполненных досок прямо из стопки. Роботизированная система перемещения использует программируемые рычаги и захваты для перемещения подложек необычной формы или тяжелых объединительных плат.
О: Да, при условии, что разгрузчик специально разработан с механизмом перемещения или возможностью двухполосного индексирования. Разгрузчик должен иметь возможность перемещать приемный конвейер так, чтобы он совпадал с любой полосой печи оплавления. Время его цикла должно быть достаточно быстрым, чтобы извлекать платы из обеих дорожек, не создавая резервных копий.
A: Предотвратите появление царапин, обеспечив идеальное выравнивание по высоте по оси Z и синхронизацию направляющих по осям X/Y. Используйте толкатели с шаговым двигателем, чтобы применять плавное, контролируемое усилие, а не резкие пневматические удары. Убедитесь, что в пазах магазина нет мусора, а конвейерные ленты изготовлены из устойчивых к электростатическому разряду неабразивных материалов.
Ответ: Закрытые конструкции выполняют две важные функции. Во-первых, они обеспечивают физические барьеры, соответствующие требованиям CE, защищая операторов от точек защемления и движущихся подъемных платформ. Во-вторых, они действуют как защита от окружающей среды, предотвращая оседание заводской пыли и переносимых по воздуху загрязнений на голые медные площадки перед процессом печати паяльной пастой.
О: Большинству стандартных погрузчиков требуется однофазный источник питания переменного тока напряжением 220 или 110 В. Для сжатого воздуха обычно требуется чистый и сухой источник с регулируемым давлением от 0,4 до 0,6 МПа. Настоятельно рекомендуется использовать специальные воздушные регуляторы и водоотделители для поддержания стабильных характеристик пневмосистемы и предотвращения повреждения цилиндров.
