Просмотры: 0 Автор: Редактор сайта Время публикации: 30 сентября 2026 г. Происхождение: Сайт

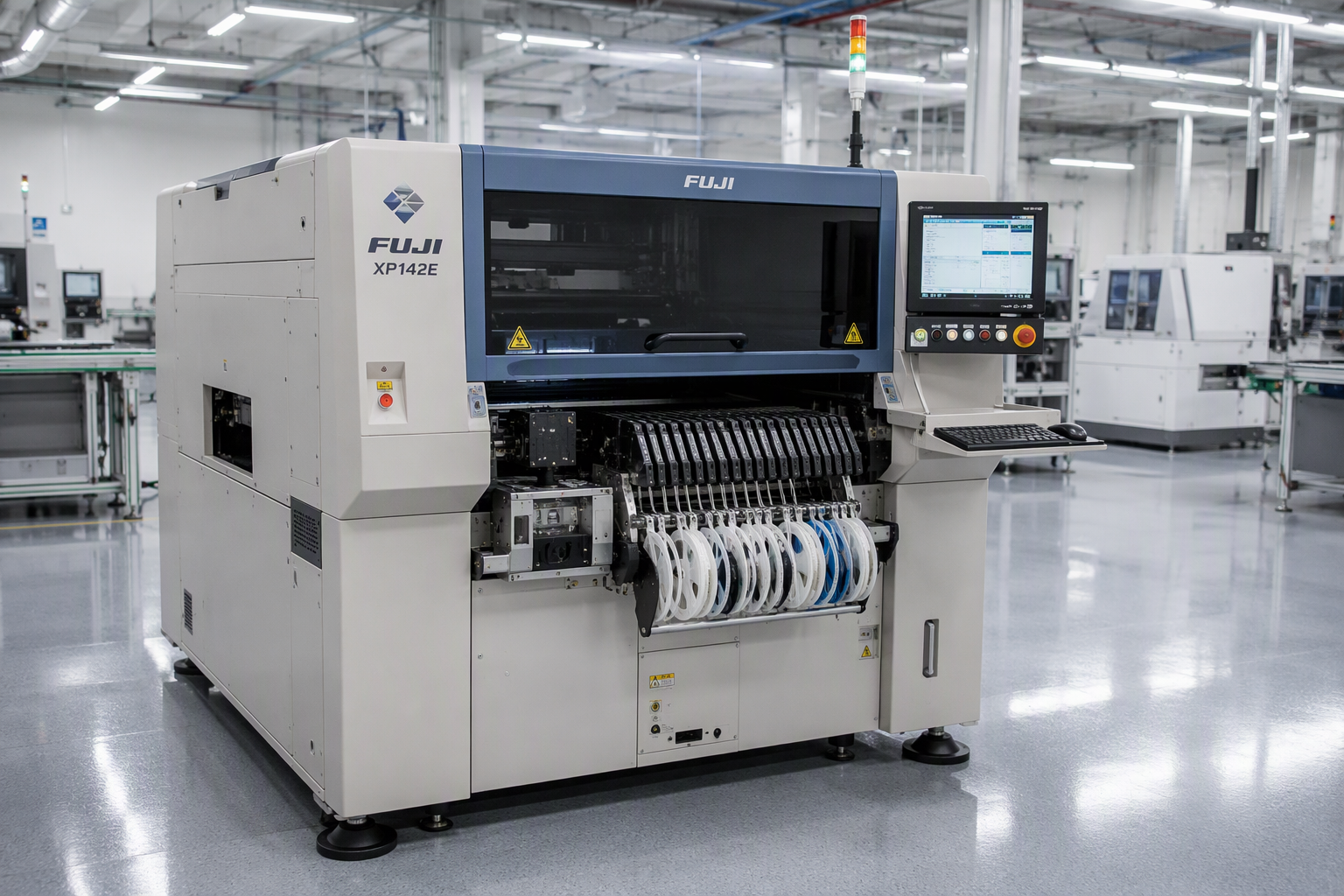

Краткий ответ: FUJI XP142E — это изготовленный в Японии станок для установки и установки SMT — устройство для установки чипов — из серии Fuji XP, внесенное в список Shenzhen Wenzhan Electronic Technology Co., Ltd. в оригинальном, бывшему в употреблении состоянии. Заявленная точность установки составляет ±0,050 мм при cpk ≥ 1,00 , указанная скорость монтажа составляет 0,43 с/захват , а указанный диапазон компонентов составляет от 0603 до 45 мм × 150 мм . Размеры машины: Д 1500 × Ш 1560 × В 1537 мм, вес 2800 кг , гарантия 1 год , упаковка в деревянный ящик и складской запас описан как большой.
FUJI XP142E принадлежит к серии машин для поверхностного монтажа Fuji XP. Это машина этапа монтажа: она извлекает компоненты для поверхностного монтажа из фидеров, помещает их на печатные платы, на которых уже нанесена паяльная паста, и передает плату на дальнейшую обработку для оплавления.
Конкретное устройство, указанное на странице продукта, предлагается в оригинальном, бывшим в употреблении состоянии. На той же странице также имеется поле условия «Новые и бывшие в употреблении». Поскольку в этих двух полях не указано одно и то же, рассматривайте состояние фактической машины как вопрос для каждой единицы и получите его письменное подтверждение, прежде чем принимать решение.
Каталог Wenzhan охватывает всю линейку: загрузчики печатных плат, принтеры для паяльной пасты, SPI, машины для захвата и размещения, AOI, конвейеры для печатных плат, печи оплавления, машины THT/DIP, машины для пайки волной, рентгеновские аппараты, комплектные линии SMT и запасные части для SMT. Такая широта имеет значение, если вы создаете линейку, а не покупаете одну машину — XP142E принадлежит к тому же семейству, что и модели XP141, XP142, XP143E и XP241/XP242/XP243, которые также перечислены на сайте, поэтому вы можете сравнивать их в пределах одной платформы, а не смешивать поколения.
Элемент |
Указанная стоимость |
|---|---|
Бренд |
ФУДЗИ |
Модель |
XP142E (серия XP) |
Тип машины |
Машина для захвата и размещения SMT/установка чипов |
Место происхождения |
Япония |
Состояние |
Оригинальные и бывшие в употреблении (в списке также указано «Новые и бывшие в употреблении») |
Точность монтажа |
±0,050 мм, cpk ≥ 1,00 |
Скорость монтажа |
0,43 с/выбор |
Диапазон компонентов |
0603 – 45 мм × 150 мм |
Размер машины |
Д 1500 мм × Ш 1560 мм × В 1537 мм |
Масса |
2800 кг |
Гарантия |
1 год |
Упаковка |
Деревянный ящик |
Доставка |
FedEx, UPS, DHL, по мере необходимости |
Оплата |
Т/Т перед отправкой |
Запас |
Большой |
Здесь важны два прочтения. Во-первых, диапазон компонентов представляет собой диапазон от самой маленькой до самой большой детали, на которую рассчитан станок: компоненты чипа 0603 на одном конце, детали размером до 45 мм × 150 мм на другом. Именно этот разброс делает такую машину полезной на смешанных досках, а не только на простых. Во-вторых, скорость указывается в секундах за выбор , а не в почасовой ставке размещения. Уточните у поставщика значение пропускной способности, соответствующее конфигурации вашей головки и питателя; не конвертируйте время цикла самостоятельно и не предполагайте результат, поскольку реальная пропускная способность зависит от количества фидеров, состава компонентов и компоновки платы.
В обычной линии платы перемещаются от загрузчика печатных плат в принтер для паяльной пасты, затем через SPI, затем на установку (здесь находится XP142E) и, наконец, на AOI и оплавления. Потому что Wenzhan поставляет всю цепочку, включая В комплектных линиях SMT вы можете приобрести входное и выходное оборудование, которое должно соответствовать высоте конвейера укладочной машины и способу обработки плит.
Типичные ситуации, по которым покупатели оценивают машины данного класса:
Контрактное производство печатных плат, при котором меняется ассортимент продукции и на линии приходится размещать как компоненты микросхем, так и более крупные детали.
Мелко- и среднесерийное производство, а также смешанное производство , где быстрая переналадка важнее, чем скорость обработки.
Бытовая электроника, светодиодные платы, промышленное управление, телекоммуникации и блоки питания — платы, сочетающие в себе микросхемы с мелким шагом и более громоздкие разъемы.
Расширение мощностей или вторая линия , где бывшая в употреблении машина сокращает путь к производству по сравнению со временем выполнения заказа на новую машину.
Запасной блок размещения , позволяющий не останавливать существующую линию одной машиной.
Прежде чем сделать заказ, отправьте поставщику фактические данные о вашей плате: самый большой компонент на плате, размеры панели и необходимое количество фидеров. Указанный диапазон 0603–45 мм × 150 мм является опубликованным заявлением о возможностях, и единственный способ узнать, что он подходит для вашего продукта, — это сопоставить его с вашей собственной платой.
Подержанная машина для укладки – это одновременно механическая, оптическая и программная система. Проверьте все три и сравните их с конкретным устройством, которое вы покупаете, а не с общим описанием модели.
Уточните у поставщика в письменной форме год выпуска и серийный номер фактической машины, ее предыдущее производственное использование, какие питатели и сопла включены в цену, какие запасные части входят в комплект, конфигурацию программного обеспечения и машинного зрения, а также любую документацию, поставляемую вместе с устройством.

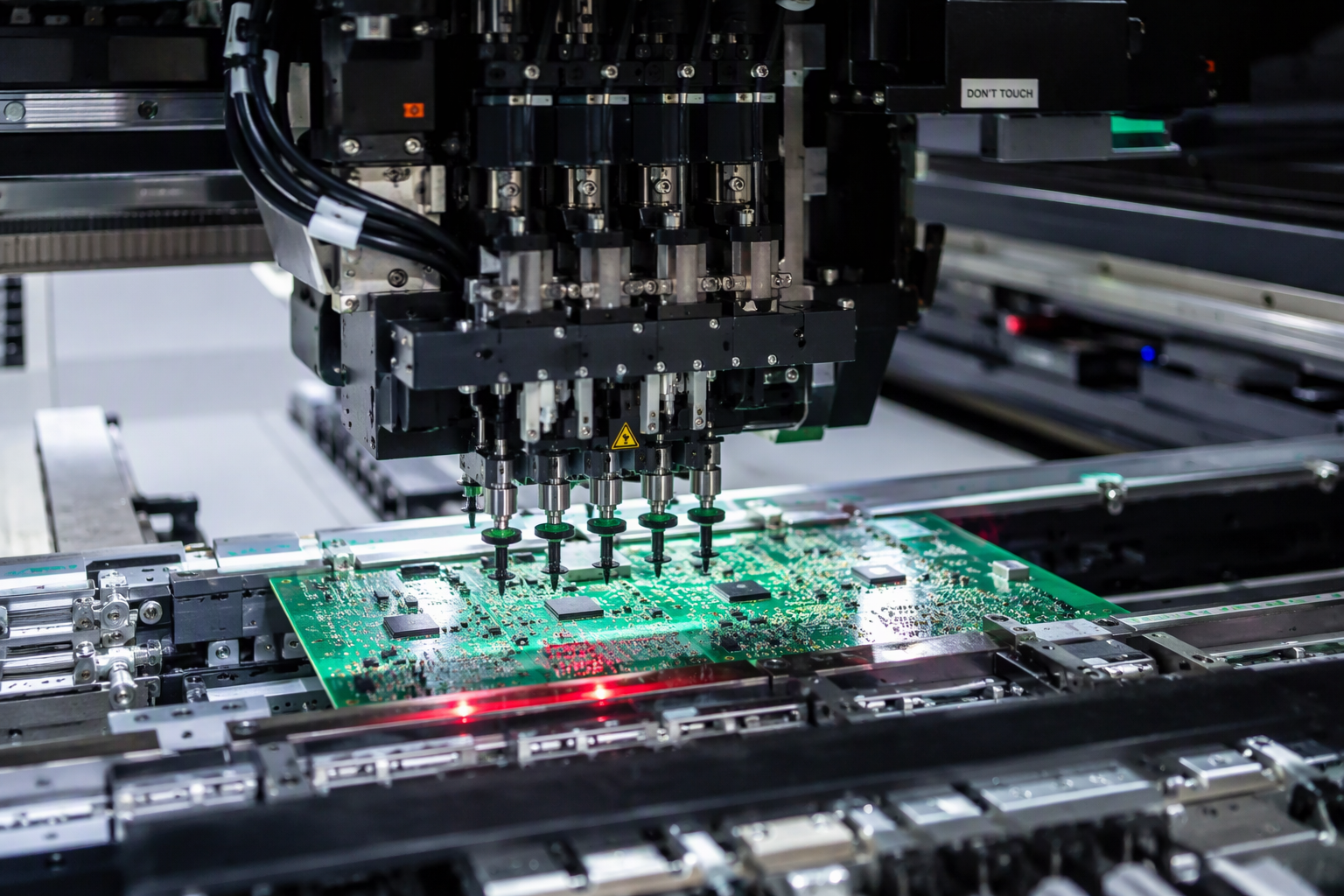

Состояние головки захвата и установки, износ сопла и производительность вакуума.

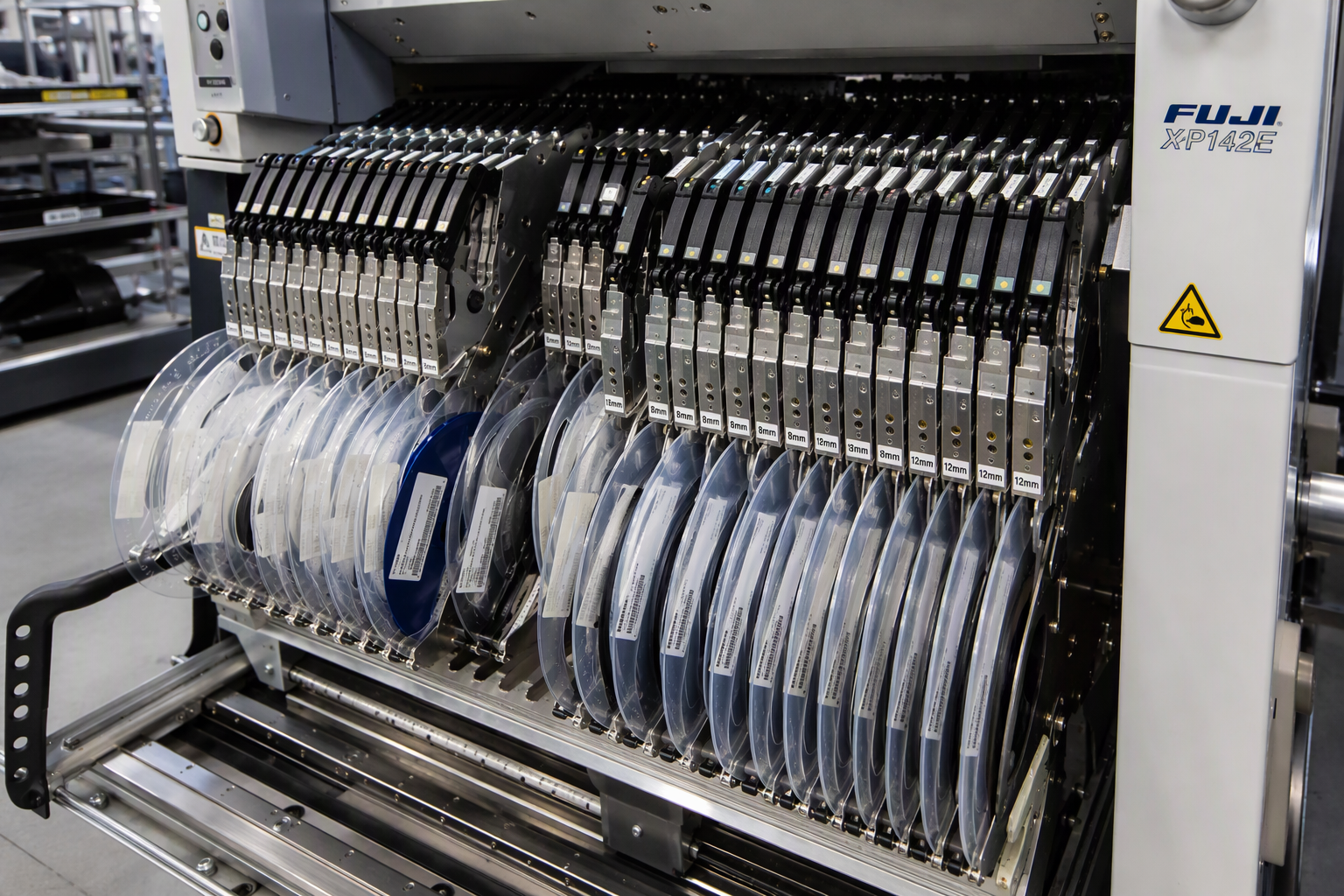

Банк питателей: типы и количество питателей, а также степень износа питателей.

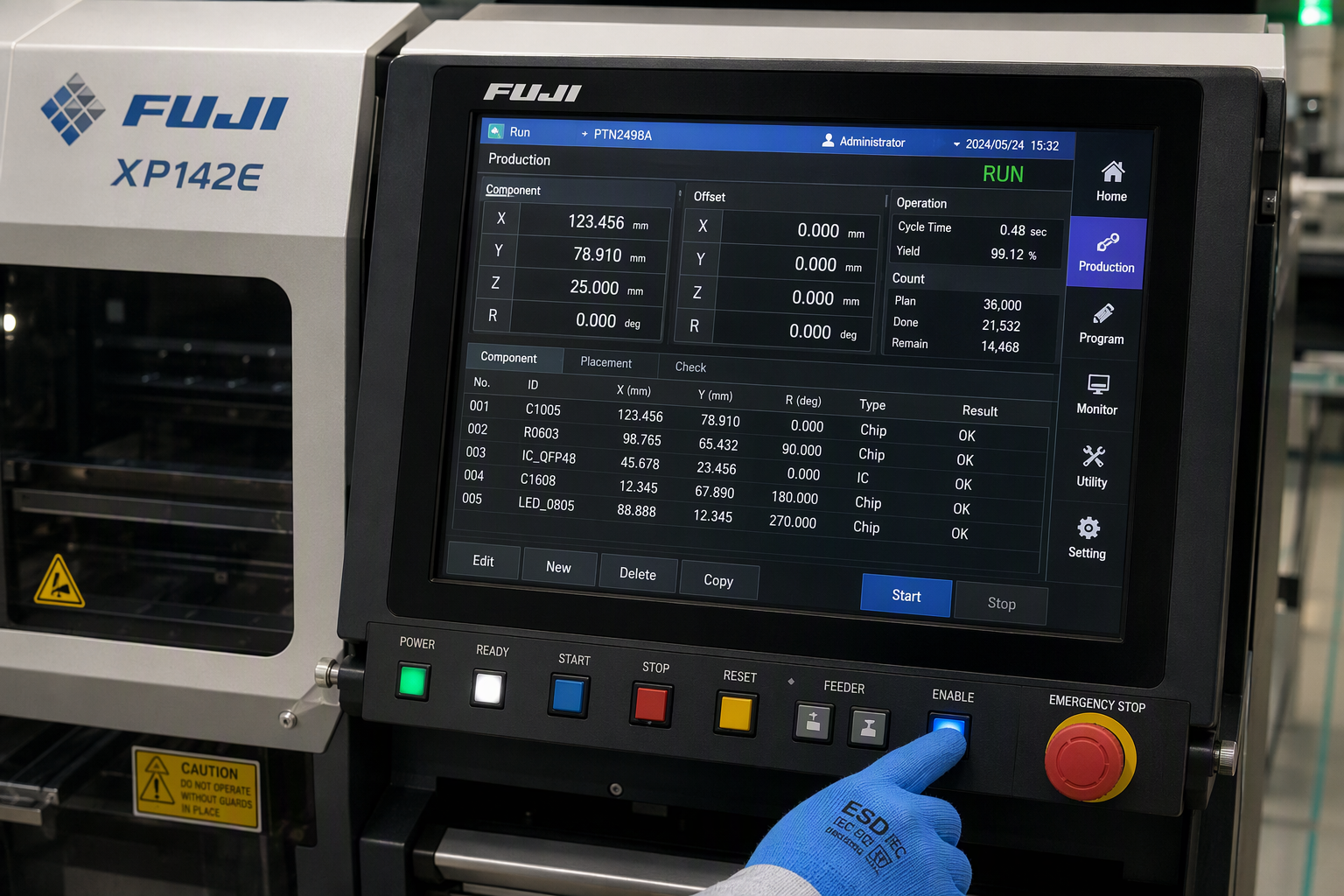

Калибровка зрения и камеры, а также условия освещения.
Состояние осей X, Y и Z, ремней, шариковых винтов и направляющих — обратите внимание на люфт или дрейф точности.
Каркас, крышки, капот и предохранительные замки.
В листинге указано ±0,050 мм при cpk ≥ 1,00. Считайте это целью проверки: проведите пробное размещение на своей доске или тестовом автомобиле и подтвердите результат. Если поставщик может запустить машину на всей линии, испытание на реальном продукте скажет вам больше, чем любой документ.
Убедитесь, что в предложении указано точное устройство и указаны входящие в комплект аксессуары; что в условиях гарантии (1 год, согласно объявлению) в письменной форме указано, на что распространяется гарантия; подтверждено, что упаковка представляет собой деревянный ящик; и что план транспортировки подходит для машины массой 2800 кг и размерами Д 1500 × Ш 1560 × В 1537 мм. Прежде чем подготавливать помещение, уточните у поставщика требования к оборудованию машины — электропитанию и воздуху. Оплата, указанная в листинге, осуществляется банковским переводом перед отправкой, поэтому согласуйте этапы и этап проверки в своем контракте, прежде чем деньги будут переведены.
Согласно списку продуктов: 1-летняя гарантия , , упаковка в деревянном ящике , доставка через FedEx, UPS, DHL или при необходимости , оплата T/T перед отправкой , а запас описан как большой . Подтвердите объем гарантии, точную спецификацию упаковки и способ доставки до пункта назначения в договоре купли-продажи — это условия, которые защищают вас при покупке машины такого размера и веса.
Что такое FUJI XP142E? Изготовленный в Японии станок для установки и установки SMT (установщик чипов) из серии Fuji XP, внесенный в список Shenzhen Wenzhan Electronic Technology Co., Ltd., в оригинальном, бывшему в употреблении состоянии, с диапазоном компонентов от 0603 до 45 мм × 150 мм.
Какова заявленная точность и скорость размещения? ±0,050 мм при cpk ≥ 1,00 и скорости монтажа 0,43 с/отбор. Скорость указывается как время цикла на выбор, а не как почасовая ставка размещения.
Компоненты какого размера он может разместить? 0603 до 45 × 150 мм, как указано в перечне продукции.
Эта машина новая или бывшая в употреблении? В объявлении указано исходное, бывшее в употреблении состояние, а также поле состояния «Новое и бывшее в употреблении». Перед заказом подтвердите состояние конкретного устройства в письменной форме.
Каковы размеры и вес машины? Д 1500 мм × Ш 1560 мм × В 1537 мм, 2800 кг.
Какие гарантии, условия упаковки, оплаты и доставки указаны? Гарантия 1 год, деревянный ящик, доставка через FedEx, UPS, DHL или по мере необходимости, оплата банковским переводом перед отправкой.
Как мне получить дополнительные фотографии, год выпуска устройства или ценовое предложение? Свяжитесь с Вэньчжаном напрямую по телефону/WhatsApp +86 18823383970 или по электронной почте: wenzhanhucai@163.com . Попросите фотографии и видео конкретного агрегата, год его выпуска, а также список входящих в комплект питателей и насадок.
Если XP142E соответствует платам, которые вы используете, самый быстрый способ — это прямой запрос: отправьте самый крупный компонент вашей платы, размер панели и необходимое количество фидеров, а также запросите фотографии конкретного устройства, год выпуска и расценки. Сравните его с другим Машины для захвата и размещения FUJI из ассортимента Wenzhan — включая родственные модели XP141, XP142 и XP143E — или просмотрите более широкий ассортимент Категория машин для захвата и размещения SMT, если вам нужна другая площадь или диапазон компонентов. Запасные насадки, питатели и прочее Детали SMT доступны от того же поставщика.
Контакт: Тел./WhatsApp +86 18823383970 · Электронная почта wenzhanhucai@163.com Следуйте: Facebook https://www.facebook.com/smtwenzhan/ · YouTube https://youtube.com/@wenzhan-p1d · Инстаграм https://www.instagram.com/vivian_tdx/
